MAINTENANCE RÉGULIÈRE

Afin de maintenir les performances de qualité supérieure de la machine, nettoyez régulièrement la machine.

Avertissement

N'utilisez pas de spray inflammable pour nettoyer la machine. Si du gaz entre en contact avec des composants électriques chauds ou l'unité de fusion à l'intérieur de la machine, cela peut entraîner un incendie ou un choc électrique.

Attention

  • N'utilisez pas de diluant, de benzène, ni d'agents de nettoyage volatiles similaires pour nettoyer la machine. Ils risquent de détériorer ou décolorer le boîtier.
  • Utilisez un chiffon doux pour essuyer doucement la saleté de la zone du panneau de commande présentant une finition de type miroir (illustré à droite). Si vous utilisez un chiffon rigide ou frottez fort, la surface risque d'être endommagée.

NETTOYAGE DE LA VITRE D'EXPOSITION ET DU CHARGEUR AUTOMATIQUE DE DOCUMENTS

Essuyez les parties avec un chiffon propre et doux.
Si nécessaire, humidifiez le chiffon avec de l'eau ou une faible quantité de détergent neutre. Ensuite, nettoyez-le à l'aide d'un chiffon sec propre.
Exemples de lignes dans l'image

Vitre d'exposition

Feuille de plaque arrière

ZONE DE NUMÉRISATION

Si des lignes noires ou des lignes blanches apparaissent sur les images numérisées avec le chargeur automatique de documents, nettoyez la zone de numérisation (la longue vitre fine près de la vitre d'exposition).
Pour nettoyer ce composant, utilisez le lave-vitre stocké dans le chargeur automatique de documents. Une fois l’utilisation du lave-vitre terminée, veillez à le remettre dans son espace de rangement.

Utilisation du BP-C533WD/BP-C542WD

Ouvrez le chargeur automatique de documents et retirez le lave-vitre.

Nettoyez la zone de numérisation des documents sur la vitre d’exposition à l’aide du lave-vitre.

Nettoyez la zone de numérisation des documents dans le chargeur automatique de documents à l’aide du lave-vitre.

  1. Ouvrez le capot du chargeur de documents.
  2. Ouvrez le magasin du chargeur de documents.
  3. Nettoyez la zone de numérisation du chargeur automatique de documents.
  4. Fermez le magasin du chargeur de documents.
  5. Fermez le capot du chargeur de documents.

Reposez le lave-vitre.

Utilisation du BP-C533WR

Ouvrez le chargeur automatique de documents et nettoyez la zone de numérisation des documents sur la vitre d'exposition avec un chiffon doux.

NETTOYAGE DE L'UNITÉ LASER

Si l'unité laser à l'intérieur de la machine devient sale, des motifs de lignes (lignes de couleur) risquent de se former sur l'image imprimée.
Identification des lignes (lignes de couleur) créées par une unité laser sale

  • Les lignes de couleur apparaissent toujours au même endroit.
  • Les lignes de couleur sont parallèles au sens d'alimentation du papier.
  • Les lignes de couleur apparaissent non seulement sur les copies, mais également sur les travaux imprimés à partir d'un ordinateur. (Les mêmes lignes apparaissent sur les copies et les impressions.)
Si des conditions similaires à celles ci-dessus se produisent, nettoyez l'unité laser en suivant les explications ci-dessous.

Ouvrez le capot avant.

Ouvrez en appuyant sur les parties convexes des deux côtés.

Retirez la cartouche de récupération du toner.

Étalez du papier journal ou quelque chose de similaire à l'endroit où vous allez placer la cartouche de récupération du toner.

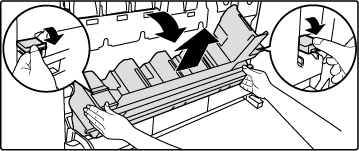

Appuyez sur les boutons de dégagement situés sur les côtés de la cartouche récupération du toner, poussez-la vers le bas jusqu'à ce qu'elle s'arrête, puis soulevez-la lentement pour la retirer.

Attention

  • Ne touchez pas les câbles ou les connecteurs internes.
  • La cartouche de récupération du toner doit être placée en position verticale, et non repliée.

Retirez l'outil de nettoyage de l'unité laser.

L'outil de nettoyage est fixé au capot avant.
  1. Tirez le bouton à droite de l'outil de nettoyage pour le libérer du crochet.
  2. Placez le bouton à l'arrière, au-dessus du crochet.
  3. Tournez l'outil de nettoyage autour du bossage pour le libérer du crochet gauche.

Nettoyez l'unité laser.

  1. Dirigez le dispositif de nettoyage vers le bas et insérez lentement l'outil dans l'orifice à nettoyer.
    2. Veillez à bien diriger le dispositif de nettoyage vers le bas.
    Des étiquettes semblables à (A) sont fixées aux zones à nettoyer.
  2. Insérez complètement l'outil de nettoyage dans l'orifice, puis retirez-le.
    3. Sortez l'outil de nettoyage jusqu'à ce que vous sentiez que la pointe de l'outil ne touche plus la surface de nettoyage de l'unité laser.
  3. Répétez l'étape 2 deux ou trois fois, puis retirez l'outil de nettoyage.

Attention

Ne touchez pas les câbles ou les connecteurs internes.

Répétez l'étape 4 pour nettoyer tous les orifices (4 orifices) de l'unité laser.

L'unité laser est nettoyée à 4 emplacements, y compris l'emplacement nettoyé à l'étape 4. Nettoyez tous les orifices.

Replacez l'outil de nettoyage.

  1. Engagez l'outil de nettoyage sur le bossage, faites-le tourner autour, puis placez l'extrémité (côté du dispositif de nettoyage) sur le crochet à gauche.
  2. Positionnez le côté droit de l'outil de nettoyage sur le crochet pour le remettre en place.
  3. Tournez l'outil de nettoyage sur le crochet.

Enfoncez la cartouche de récupération du toner dans la machine.

Insérez la cartouche depuis le dessus en l'inclinant. (dans le sens opposé de son retrait.)
Enfoncez-la jusqu'à ce que vous entendiez un déclic qui vous indique que les verrous gauche et droit sont engagés.

Fermez le capot avant.

Tenez les deux côtés et fermez.

NETTOYAGE DU CAPTEUR DE DENSITÉ D'IMAGE

Lorsque le message "L'utilisateur devrait nettoyer le capteur de densité d'image conformément au manuel d'utilisation." apparaît, nettoyez le capteur de densité d’image en suivant les étapes suivantes.

Attention

Appuyez sur la touche "Pas maintenant" pour imprimer. Toutefois, si vous continuez à utiliser l'imprimante avec un capteur de densité d'image sale, l'image imprimée risque de présenter des taches.

Mettez la machine hors tension.

Appuyez sur le bouton [Alimentation] pour éteindre la machine. Pour plus de détails sur la mise hors tension de la machine, voir " Mise hors tension de la machine."

Ouvrez le capot avant.

Ouvrez le capot avant en appuyant sur les parties convexes des deux côtés.

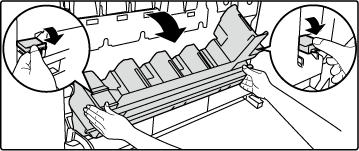

Inclinez la cartouche de récupération du toner vers l'avant.

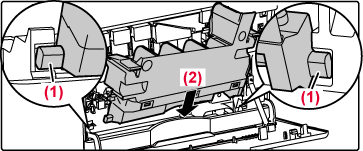

Appuyez sur les boutons de dégagement situés sur les côtés de la cartouche récupération du toner, poussez-la vers le bas jusqu'à ce qu'elle s'arrête.
Il n'est pas nécessaire de retirer la cartouche de récupération du toner de la machine.

Attention

Ne touchez pas les câbles ou les connecteurs internes.

Enfoncez la cartouche de récupération du toner dans la machine.

Enfoncez-la jusqu'à ce que vous entendiez un déclic qui vous indique que les verrous gauche et droit sont engagés.

Fermez le capot avant.

Tenez les deux côtés et fermez.

Mettez la machine sous tension.

Appuyez sur le bouton [Alimentation] pour allumer la machine. Pour plus de détails sur la mise sous tension de la machine, voir " Mise sous tension de la machine."

Appuyez sur la touche [Terminé].

Attention

  • Si le message "L'utilisateur devrait nettoyer le capteur de densité d'image conformément au manuel d'utilisation." apparaît une fois le nettoyage terminé, nettoyez à nouveau le capteur de densité d’image.
  • Si le message demandant de nettoyer le capteur de densité d'image apparaît encore après l'avoir nettoyé plusieurs fois, contactez le revendeur ou le représentant du service après-vente le plus proche.

NETTOYAGE DU ROULEAU D'ALIMENTATION DU MAGASIN AUXILIAIRE

Si des bourrages papier se produisent fréquemment lors de l'alimentation des enveloppes ou du papier épais via le plateau d'alimentation auxiliaire, nettoyez la surface du rouleau d'alimentation à l'aide d'un chiffon doux propre imbibé d'eau ou de détergent neutre.

NETTOYAGE DU ROULEAU D'ALIMENTATION DU PAPIER

Si des lignes ou autres traces de saleté apparaissent sur le document original numérisé lors de l'utilisation du chargeur automatique de document, nettoyez la surface du rouleau à l'aide d'un chiffon doux propre imbibé d'eau.
BP-C533WR

BP-C533WD/BP-C542WD

NETTOYAGE DU ROULEAU D'ALIMENTATION DU MAGASIN 1

Si des bourrages papier se produisent fréquemment dans le magasin 1, appuyez au centre de la plaque de pression jusqu'au déclic et nettoyez la surface du rouleau d'alimentation à l'aide d'un chiffon doux propre imbibé d'eau.

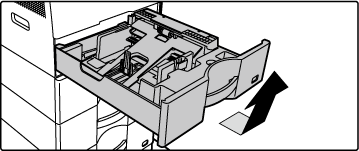

Sortez le magasin papier 1.

Saisissez le magasin à deux mains et tirez-le lentement vers vous puis vers le haut à un léger angle.
Le rouleau d'alimentation ne peut pas être retiré si le magasin 1 n'est pas retiré.

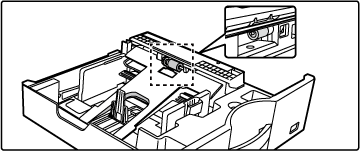

Nettoyez le rouleau d'alimentation.
