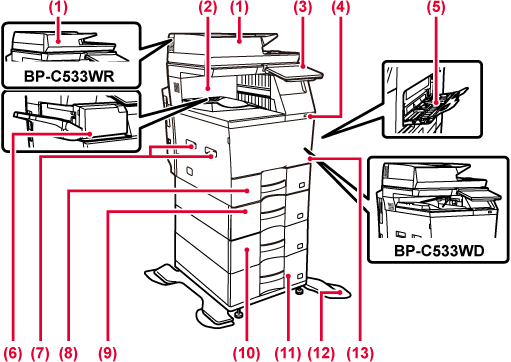

Automatikusan adagolja
és beolvassa a többoldalas eredetiket. A 2 oldalas eredetik automatikusan beolvashatók.
Az BP-C533WD/BP-C542WD típusoknál a 2 oldalas eredetik mindkét oldala
automatikusan egy időben beolvasható.
Ebbe a tálcába kerülnek
a fogadott faxok és a kinyomtatott papírok.
Ezen a panelen található
az [Üzem] gomb, a tájékoztató lámpa és az érintőpanel.
Az érintőpanel segítségével kezelheti ezeket a funkciókat.
Az NFC érintőpont területének jelzése is megjelenik.
USB-eszközt, például
USB-memóriaeszközt lehet vele a készülékhez csatlakoztatni.
Támogatja az USB 2.0 (Hi-Speed) szabványt.
Ezt a tálcát használja
a papír kézi adagolásához.
Papír betöltésekor nyissa fel a tálcatoldatot is.
Összetűzi a papírt.
A gép mozgatásakor
ezt fogja meg.
Papír tárolására
szolgál.
Papír tárolására
szolgál.
Papír tárolására
szolgál.
Papír tárolására
szolgál.
Ez szükséges ha magas
állványt, vagy magas állványt, alacsony állványt és 600 lapos papíradagoló
egységet szerel a gépre, a kombinációtól függően. Az eszköz dőlésbiztos
lábakra van szerelve.
Nyissa ki ezt az
ajtót a festékkazetta kicseréléséhez.
* Kiegészítő berendezés. Néhány országban és régióban nem elérhető. Egyes típusokon nem elérhető. Hívja fel a gép viszonteladóját, vagy a legközelebbi hivatalos márkakereskedést.

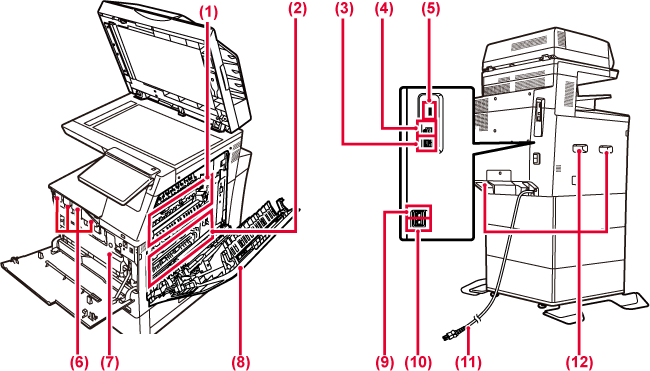

Hő alkalmazásával
itt fixálódik a továbbított kép a papírra.
Figyelem
A fixáló egység forró. Vigyázzon, nehogy megégesse magát az elakadt papír eltávolítása közben.Színes nyomtatáskor
a négy szín festékkazettái által a fényérzékeny hengereken létrehozott
festékképek a továbbítóegységen kombinálódnak.
Fekete-fehér nyomtatáskor csak a fekete festékkép
kerül a továbbítóegységre.
Vigyázat
Ne érintse meg, és ne károsítsa a továbbítóegységet.Csatlakoztassa a
LAN-kábelt ehhez a csatlakozóhoz, ha a készüléket hálózaton használja.
Árnyékolt LAN-kábelt használjon.
A berendezés nem
használja ezt a csatlakozót.
USB-eszközt, például
USB-memóriaeszközt lehet vele a készülékhez csatlakoztatni. Támogaja
az USB 2.0 (Hi-Speed) and USB3.0 (SuperSpeed) szabványt.
Ez a kazetta tartalmazza
a festéket.
Ha egy festékkazettából kifogy a festék, a kazettát
ki kell cserélni.
Ez a tartály gyűjti
össze a nyomtatás után megmaradt felesleges festéket.
A FESTÉKPORGYŰJTŐ TARTÁLY CSERÉJE
Nyissa ki ezt az
ajtót az elakadt papír eltávolításához.
És nyissa ki, ha a feljasználó módosítja a borítéknyomtatás
beállításait.
A gép fax funkciójának
használatakor ide csatlakoztatható a telefonvonal.
A gép fax funkciójának
használatakor ehhez az aljzathoz egy melléktelefon csatlakoztatható.
A gép mozgatásakor
ezt fogja meg.
BP-C533WR
BP-C533WD/BP-C542WD

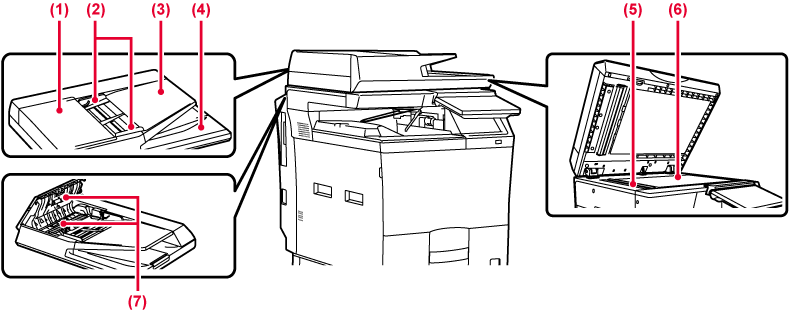

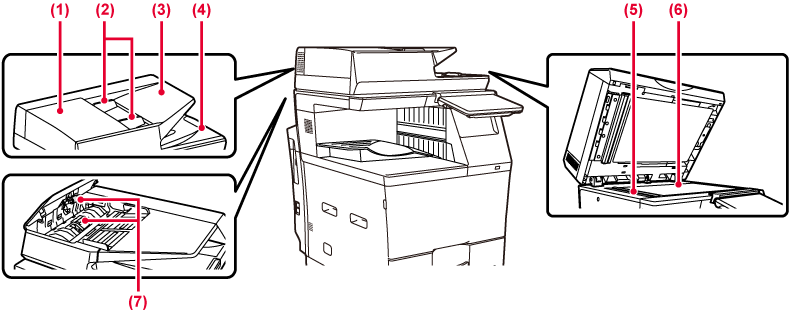

Ezt a fedelet nyissa
fel az elakadt eredetik eltávolításához.
Ez a fedél a papíradagoló henger tisztításakor is
nyitva van.
A lapvezetők használatával
biztosítható az eredeti megfelelő beolvasása.
Igazítsa a lapvezetőket az eredeti szélességéhez.
Helyezze be az eredetit.
Az eredetit nyomtatott felülettel felfelé helyezze
be.
Az eredeti dokumentum
a beolvasás után ebbe a tálcába kerül.
Az automatikus dokumentumadagolóba
tett eredetiket itt olvassa be a készülék.
A DOKUMENTUMÜVEG ÉS AZ AUTOMATIKUS DOKUMENTUMADAGOLÓ TISZTÍTÁSA
Ha könyvet vagy más,
az automatikus dokumentumadagolóba nem helyezhető vastag eredeti dokumentumot
szeretne beolvasni, a dokumentumot erre az üvegre helyezze.
A forgó görgő automatikusan
adagolja az eredeti példányokat.
Ez a rész a kezelőpanelen található elemek
nevét és funkcióját ismerteti.
A jelzőfény akkor
világít, ha a gép áramellátása bekapcsol, és amikor felhasználó
jelentkezik be a gépre.
Az érintőpanel kijelzőjén
üzenetek és gombok jelennek meg.
A gépet a megjelenő gombok közvetlen megérintésével üzemeltetheti.
Ez a jelzőfény akkor
világít, ha a készülék főkapcsolója bekapcsolt helyzetben van. Amíg
az [Üzem] gomb nem működik közvetlenül azt követően, hogy a tápcsatlakozó dugaszát
csatlakoztatták a hálózati aljzatba, kéken villog.
A gombbal be- és
kikapcsolhatja a készülék tápellátását.
Könnyen csatlakoztathat mobileszközt
a géphez úgy, hogy hozzáérinti a mobileszközt.
Vigyázat
A gép BE-/KIKAPCSOLÁSAKOR; felhasználói
hitelesítésnél, amikor a felhasználó IC-kártya vagy NFC használatával jelentkezik
be; USB memória csatlakoztatásakor; feladat indításakor a gép vezérlőpultján;
képbeállításnál vagy festékkazetta hozzáadásakor, fax fogadásakor
vagy hiba jelentkezése esetén a kék, fehér és sárga LED jelzőlámpák mutatják
a gép állapotát, a felhasználó által indított parancsnak/műveletnek
megfelelően.
A jelzőfény mintázatai az állapottól függően eltérőek
lehetnek.
| Jelzőszínek | Jelzőfény mintázatok | Állapot |
|---|---|---|
|
Kék |
1. minta |
Feladat folyamatban, például papír behúzása vagy kiadása. |
|
2. minta |
Készenléti állapot vagy egyéb állapot, amelyben feladat fogadható. |
|
|
3. minta |
Eredeti dokumentumot helyeztek a dokumentumüvegre. |
|
|
Fehér |
Villog |
Fax fogadása folyamatban. |
|
Narancssárga |
Világít* |
A készülék működését nem akadályozó hibák, például majdnem kifogyott a festék. |
|
Villog* |
A készülék működését akadályozó hibák, például papírelakadás vagy kifogyott festék. |
* Ha a folyamatos világítás és a villogó jelzés átfedné egymást, akkor a villogó jelzés élvez elsőbbséget.
