MANUTENÇÃO REGULAR

Para garantir que a máquina continua a proporcionar um desempenho superior, limpe-a periodicamente.

Aviso

Não utilize um vaporizador inflamável para limpar a máquina. Se o gás do vaporizador entrar em contacto com componentes eléctricos quentes ou a unidade de fusão no interior da máquina, pode provocar um incêndio ou um choque eléctrico.

Precaução

  • Não utilize diluente, benzeno ou agentes de limpeza voláteis semelhantes para limpar a máquina. Estes podem deteriorar ou descolorar a caixa.
  • Utilizar um pano macio para limpar suavemente a sujidade presente na área do painel de operações com acabamento espelhado (ilustrada à direita). Se utilizar um pano áspero ou esfregar com força, pode danificar a superfície.

LIMPAR O VIDRO DE EXPOSIÇÃO E DO ALIMENTADOR AUTOMÁTICO DE DOCUMENTOS

Limpar os componentes com um pano limpo e macio.
Se necessário, humedeça o pano com água ou uma pequena quantidade de detergente neutro. A seguir, seque com um pano seco e limpo.
Exemplos de linhas na imagem

Vidro de exposição

Placa de fixação de documentos

ÁREA DE DIGITALIZAÇÃO

Caso apareçam linhas pretas ou brancas nas imagens digitalizadas utilizando o alimentador automático de documentos, limpe a área de digitalização (vidro fino e longo junto ao vidro de exposição).
Para limpar esta parte, utilize o limpa-vidros guardado no alimentador automático de documentos. Após utilizar o limpa-vidros, certifique-se de que o volta a colocar na sua posição de armazenamento.

Quando utilizar a BP-C533WD/BP-C542WD

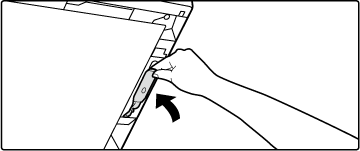

Abra o alimentador automático de documentos e retire o limpa-vidros.

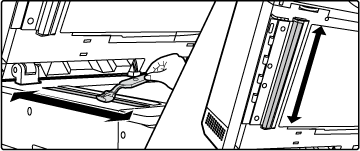

Limpe a área de digitalização de documentos no vidro de exposição com o limpa-vidros.

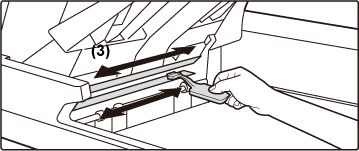

Limpe a área de digitalização de documentos no alimentador automático de documentos com o limpa-vidros.

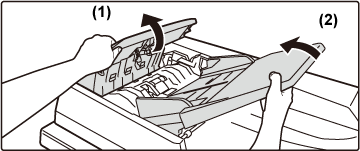

  1. Abra a tampa do alimentador de documentos.
  2. Abra a bandeja do alimentador de documentos.
  3. Limpe a área de digitalização do alimentador automático de documentos.

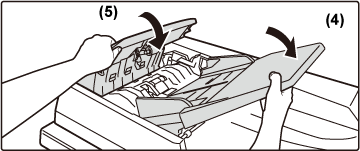

  4. Feche a bandeja do alimentador de documentos.
  5. Feche a tampa do alimentador de documentos.

Substitua o limpa-vidros.

Quando utilizar a BP-C533WR

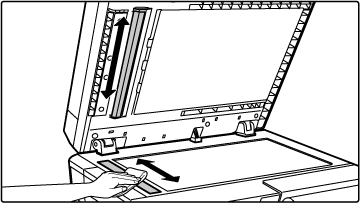

Abra o alimentador automático de documentos e limpe a área de digitalização de documentos no vidro de exposição com o pano macio.

LIMPAR A UNIDADE LASER

Quando a unidade de laser no interior da máquina fica suja, podem surgir motivos de linhas (linhas a cores) na imagem impressa.
Identificar linhas (linhas a cores) provocadas por uma unidade de laser suja

  • As linhas a cores aparecem sempre no mesmo local.
  • As linhas a cores que aparecem são paralelas à direcção da alimentação do papel.
  • As linhas a cores não aparecem apenas nas cópias, mas também nas impressões a partir de um computador. (Aparecem as mesmas linhas nas cópias e nas impressões).
Em presença de condições semelhantes às acima, limpar a unidade de laser tal como explicado abaixo.

Abra a tampa frontal.

Abra enquanto pressiona as partes convexas de ambos os lados.

Remover a caixa de resíduos de toner.

Espalhe previamente jornal ou algo semelhante no local onde irá colocar a caixa de resíduos de toner.

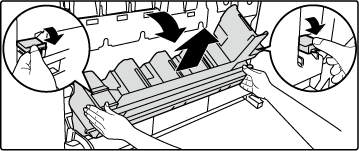

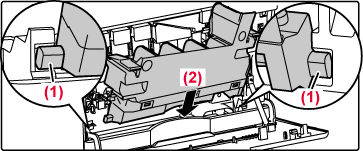

Prima os botões de libertação nos lados da caixa de resíduos de toner, empurre a caixa de resíduos de toner para baixo até que esta pare e, lentamente, eleve-a para a remover.

Precaução

  • Não toque nos cabos ou conetores internos.
  • A caixa de resíduos de toner deve ser colocada na posição vertical, e não caída.

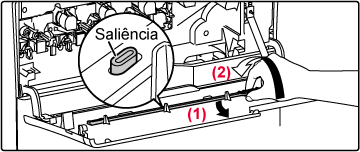

Retire a ferramenta de limpeza da unidade de laser.

A ferramenta de limpeza está colocada na tampa frontal.
  1. Exerça pressão no manípulo do lado direito da ferramenta de limpeza para a desengatar do gancho.
  2. Coloque o manípulo na parte posterior acima do gancho.
  3. Rodar a ferramenta de limpeza em torno da saliência para a desengatar do gancho do lado esquerdo.

Limpar a unidade de laser.

  1. Apontar o dispositivo de limpeza para baixo e inserir lentamente a ferramenta no orifício a limpar.
    2. Certifique-se de que posiciona o dispositivo de limpeza para baixo.
    Nas áreas que necessitam de limpeza, estão colocadas etiquetas idênticas a (A).
  2. Inserir a ferramenta de limpeza no orifício, até ao limite, puxando-a depois para fora.
    3. Puxe a ferramenta de limpeza para fora até sentir que a ponta da ferramenta deixa a superfície de limpeza da unidade de laser.
  3. Repetir o passo 2 duas ou três vezes e depois retirar a ferramenta de limpeza.

Precaução

Não toque nos cabos ou conetores internos.

Repetir o passo 4 para limpar todos os orifícios (4 orifícios) da unidade de laser.

A unidade de laser é limpa em quatro pontos, incluindo o ponto limpo no passo 4. Limpe todos os orifícios.

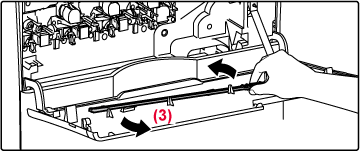

Voltar a colocar a ferramenta de limpeza no lugar.

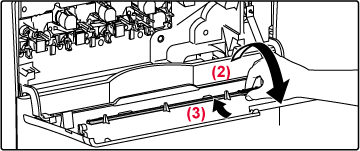

  1. Encaixar a ferramenta de limpeza na saliência e rodá-la à sua volta; em seguida, colocar a extremidade (lado com o dispositivo de limpeza) no gancho do lado esquerdo.
  2. Colocar o lado direito da ferramenta de limpeza sobre o gancho para a posicionar na parte anterior.
  3. Rodar o dispositivo de limpeza contra o gancho.

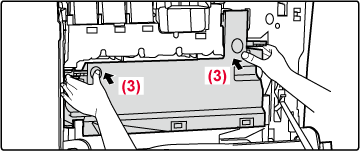

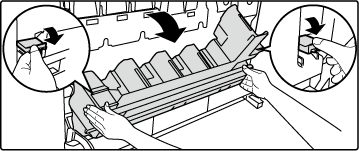

Empurrar a caixa de resíduos de toner para dentro da máquina.

Introduza a caixa por cima na posição oblíqua. (Na direcção oposta à direcção em que a retirou.)
Empurrar até ouvir um "clique" indicando que os dispositivos de bloqueio esquerdo e direito estão encaixados.

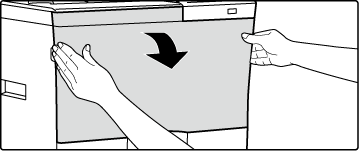

Fechar a tampa frontal.

Segurar ambos os lados e fechar.

LIMPEZA DO SENSOR DE DENSIDADE DA IMAGEM

Quando aparecer a mensagem "Limpe o sensor de densidade da imagem de acordo com o manual do utilizador", limpe o sensor de densidade da imagem cpnforme os passos seguintes.

Precaução

Toque na tecla "Mais tarde" para imprimir. Contudo, se continuar a utilizar a impressora com o sensor de densidade da imagem sujo, a imagem impressa pode ficar manchada.

Desligue a máquina.

Prima o botão [Alimentação] para desligar a máquina. Para mais informações sobre como desligar a alimentação, consulte "DESLIGAR A CORRENTE."

Abra a tampa frontal.

Abra a tampa frontal enquanto pressiona as partes convexas de ambos os lados.

Incline a caixa de resíduos de toner para a frente.

Prima os botões de libertação nos lados da caixa de resíduos de toner, empurre a caixa de resíduos de toner para baixo até que esta pare.
Não é necessário retirar a caixa de resíduos do toner do interior da máquina.

Precaução

Não toque nos cabos ou conetores internos.

Empurrar a caixa de resíduos de toner para dentro da máquina.

Empurrar até ouvir um "clique" indicando que os dispositivos de bloqueio esquerdo e direito estão encaixados.

Fechar a tampa frontal.

Segurar ambos os lados e fechar.

Ligue a máquina.

Prima o botão [Alimentação] para ligar a máquina. Para mais informações sobre como ligar a alimentação, consulte " LIGAR A CORRENTE."

Prima a tecla [Concluído].

Precaução

  • Se aparecer a mensagem "Limpe o sensor de densidade da imagem de acordo com o manual do utilizador” após consluída a limpeza, limpe novamente o sensor de densidade da imagem.
  • Se a mensagem a solicitar a limpeza do sensor de densidade da imagem continuar a aparecer após várias limpezas, consulte o revendedor ou o representante de serviço autorizado mais próximo.

LIMPAR O ROLO DE ALIMENTAÇÃO MANUAL

Se o papel ficar bloqueado com frequência durante a utilização de envelopes ou papel espesso no alimentador manual, limpe a superfície do rolo de alimentação com um pano macio humedecido com água ou com um detergente neutro.

LIMPAR O ROLO DE ALIMENTAÇÃO DE PAPEL

Se aparecerem linhas ou outra sujidade no original digitalizado quando utilizar o alimentador automático de documentos, limpe a superfície do rolo com um pano macio e limpo humedecido em água.
BP-C533WR

BP-C533WD/BP-C542WD

LIMPAR O ROLO DE ALIMENTAÇÃO DA BANDEJA 1

Se o papel na bandeja 1 ficar encravado com frequência, prima o centro da placa de pressão para baixo até encaixar no lugar e limpe a superfície do rolo de alimentação com um pano macio humedecido com água.

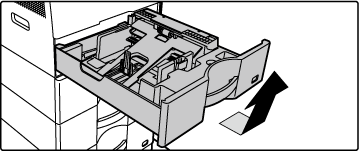

Puxe a bandeja de papel 1 para fora.

Segure a bandeja com ambas as mãos e puxe lentamente para fora e para cima a um ângulo ligeiro.
O rolo de alimentação só pode ser removido se a bandeja 1 estiver removida.

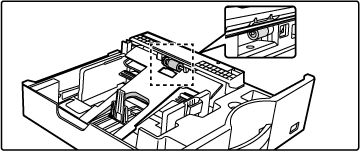

Limpe o rolo de alimentação.
