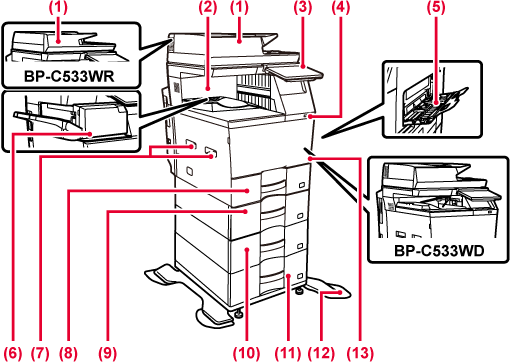

Acest dispozitiv
alimentează hârtia automat și scanează originale cu mai multe coli.
Originalele față-verso pot fi scanate automat. Pentru BP-C533WD/BP-C542WD, ambele
fețe ale originalelor față-verso pot fi scanate automat în acelaşi
timp.
Faxurile primite
și hârtiile tipărite sunt livrate în această tavă.
Acest panou găzduiește
butonul [Alimentare], indicatorul de informații și panoul tactil.
Folosiți panoul tactil pentru a opera aceste funcții.
Apare, de asemenea, un marcaj în zona punctului
tactil NFC.
Se folosește pentru
a conecta dispozitive USB, cum ar fi dispozitivele de memorie USB,
la echipament.
Compatibil cu USB 2.0 (de mare viteză).
Utilizați această
tavă pentru alimentarea manuală cu hârtie.
Atunci când încărcați hârtie, deschideți, de asemenea, tava extensibilă.
Se foloseşte pentru
a capsa hârtia.
Prindeţi-l în timpul
mutării echipamentului.
Stocați hârtia în
această tavă.
Stocați hârtia în
această tavă.
Stocați hârtia în
această tavă.
Stocați hârtia în
această tavă.
Acest lucru este
necesar atunci când instalați stativul înalt sau stativul jos și
unitatea de alimentare cu hârtie pentru 600 de coli pe echipament,
în funcție de combinație. Este ataşat la picioarele anti-răsturnare.
Deschideți acest
capac pentru a înlocui cartușul de toner.
* Dispozitiv periferic. Indisponibil în anumite ţări şi regiuni. Dotarea nu este disponibilă pentru anumite modele. Contactaţi dealerul sau cel mai apropiat reprezentant de service.

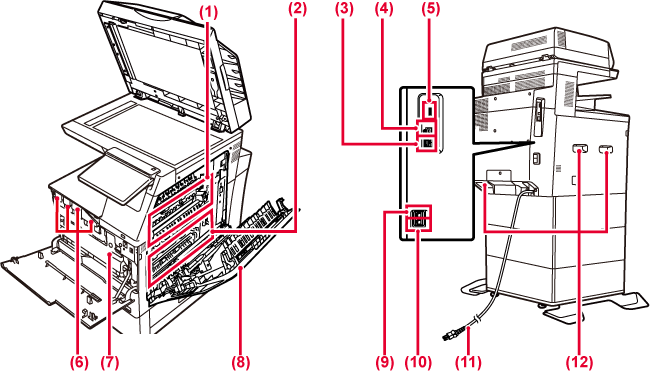

Aici este aplicată
căldură pentru a imprima imaginea transferată pe hârtie.
Atentie
Cuptorul este fierbinte. Aveţi grijă să nu vă ardeţi când îndepărtaţi o coală alimentată incorect.Pe perioada tipăririi
color integrale, imaginile de toner ale celor patru culori de pe
cilindrii fotoconductori sunt combinate pe cureaua de transfer.
Pe perioada tipăririi alb negru, doar imaginea neagră
de toner este transferată pe cureaua de transfer.
Precautii
Nu atingeţi sau deterioraţi cureaua de transfer.Conectați cablul
LAN la acest conector când utilizați echipamentul în rețea.
Folosiți un cablu LAN ecranat.
Echipamentul nu utilizează
acest conector.
Se folosește pentru
a conecta dispozitive USB, cum ar fi dispozitivele de memorie USB,
la echipament. Acceptă USB 2.0 (Hi-Speed) și USB3.0 (SuperSpeed).
Acest cartuș conține
toner.
Când tonerul din cartuș se termină, înlocuiți-l
cu unul nou.
Acest recipient colectează
excesul de toner rezultat în urma operaţiei de tipărire.
ÎNLOCUIREA RECIPIENTULUI DE COLECTARE A TONERULUI
Deschideți acest
capac pentru a elimina o coală alimentată incorect.
Și, de asemenea, deschideți-l atunci când utilizatorul schimbă
setarea de tipărire a plicului.
Când utilizați funcția
fax a echipamentului, conectați linia de telefon la această mufă.
Când se utilizează
funcția fax a echipamentului, la această mufă se poate conecta un
telefon interior.
Prindeţi-l în timpul
mutării echipamentului.

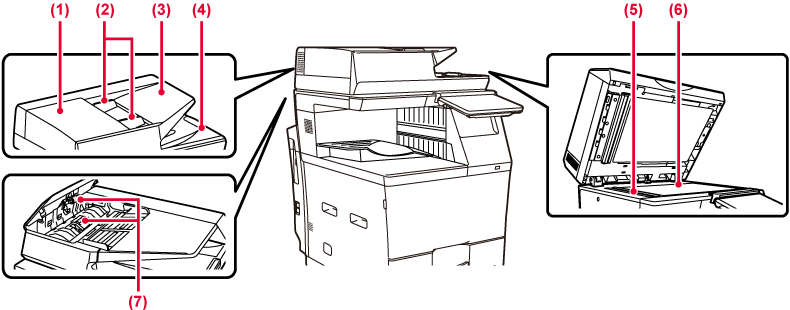

BP-C533WR
BP-C533WD/BP-C542WD

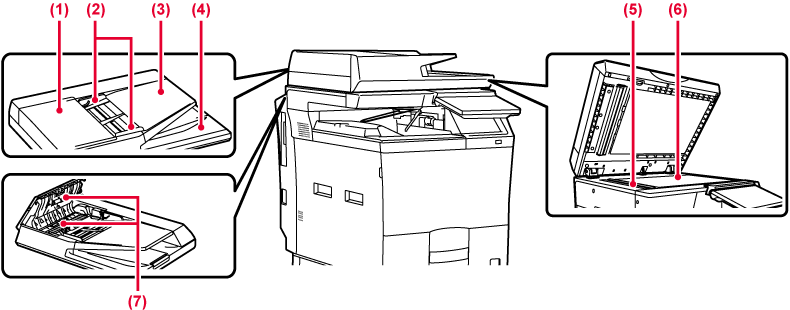

Deschideţi acest
capac pentru a elimina un original alimentat incorect.
Capacul este de asemenea deschis pentru a curăța
rola de alimentare cu hârtie.
Aceste ghiduri garantează
că originalele sunt scanate corect.
Reglați ghidajele pentru originale corespunzător
lățimii hârtiei.
Așezați originalul.
Așezați originalul cu fața de tipărire în sus.
Originalul este evacuat
în această tavă după scanare.
Originalele amplasate
în alimentatorul automat de documente sunt scanate aici.
CURĂŢAREA GEAMULUI PENTRU DOCUMENTE ŞI A ALIMENTATORULUI AUTOMAT DE DOCUMENTE
Dacă doriți să scanați
cărți sau alte originale groase care nu pot fi alimentate prin alimentatorul
automat de documente, amplasați-le pe acest geam.
Această rolă se roteşte
pentru a alimenta originalul în mod automat.
Această secţiune prezintă denumirile şi
funcţiile componentelor de pe panoul de operare.
Acest indicator se
aprinde când alimentarea cu energie a echipamentului este activată
și când un utilizator se conectează la aparat.
Mesajele şi tastele
se afişează pe ecranul panoului tactil.
Operaţi echipamentul prin atingerea directă a tastelor afişate.
Acest indicator luminează
când întrerupătorul echipamentului este în poziție. Luminează intermitent
în albastru când butonul [Alimentare] nu funcționează imediat după
ce ștecherul este introdus în priză.
Folosiți acest buton
pentru a porni, respectiv opri echipamentul.
Puteți conecta uşor un dispozitiv
mobil la echipament atingând dispozitivul mobil.
Precautii
La PORNIREA/OPRIREA echipamentului, la autentificarea
utilizatorului atunci când utilizatorul s-a conectat utilizând cardul
IC sau NFC, la conectarea unei memorii USB la echipament, la pornirea
unei lucrări pe panoul de control al echipamentului sau în timpul
reglării imaginii sau la adăugarea tonerului, atunci când este recepționat
un fax sau a apărut o eroare pe echipament, ledul luminează în albastru,
alb și portocaliu ca răspuns la o solicitare/operație a utilizatorului
pentru a comunica utilizatorului starea echipamentului.
Modelele de iluminare diferă în funcție de stare.
| Culori de iluminare | Modele de iluminare | Stare |
|---|---|---|
|
Albastru |
Model 1 |
Operație în desfăşurare, precum alimentarea sau scoaterea hârtiei. |
|
Model 2 |
Stare pregătită sau o altă stare în care pot fi acceptate operațiile. |
|
|
Model 3 |
Un original a fost aşezat în alimentatorul cu documente. |
|
|
Alb |
Intermitent |
Este primit un fax. |
|
Portocaliu |
Luminează* |
Erori care nu întrerup funcționarea echipamentului, precum tonerul aproape consumat. |
|
Intermitent* |
Erori care nu întrerup funcționarea echipamentului, precum alimentarea incorectă şi tonerul consumat. |
* Dacă starea de iluminare continuă și starea de iluminare intermitentă se suprapun, starea de iluminare intermitentă are prioritate.
