ЛОТОК 1–4

В лоток 1 можно загружать до 500 листов бумаги формата от A6 до A4 (от 5-1/2" x 8-1/2" до 8-1/2" x 11"). (150 листов в случае бумаги формата A6.)
В лотки 2–4 можно загружать до 600 листов бумаги формата от A5 до A4 (от 5-1/2" x 8-1/2" до 8-1/2" x 14").

Если загружена бумага, тип или формат которой отличаются от загруженной ранее, не забудьте проверить соответствующие параметры в "Установки (администратор)". Неверные установки влияют на автоматический выбор бумаги. Это может привести к сбою печати, печати на бумаге неверного формата или типа, нарушению подачи бумаги.

Осторожно

Не ставьте тяжелые предметы на лотки и не надавливайте на лотки сверху.

Выдвиньте лоток для бумаги.

Аккуратно выдвиньте лоток до упора.
Чтобы загрузить бумагу, перейдите к шагу 3. Чтобы загрузить бумагу другого формата, перейдите к следующему шагу.
Лоток 1

Лоток 2–4

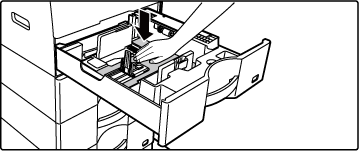

При использовании лотка 1 нажмите на прижимную пластину по центру до ее фиксации.

Переместите направляющие пластины A и B в лотке в положение максимального размера.

Направляющие пластины A и B сдвигаются. Прижмите рычажок разделительной пластины.

Разверните стопку бумаги веером.

Перед загрузкой разверните стопку бумаги веером. В противном случае возможна подача одновременно нескольких листов, что приведет к их застреванию в аппарате.

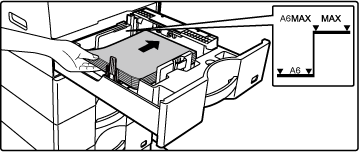

Вставьте бумагу в лоток.

Загрузите бумагу в лоток стороной для печати вверх. Высота стопки не должна превышать уровня метки (лоток 1: не более 500 листов (не более 150 листов бумаги формата A6), лотки 2–4: не более 600 листов).
Не загружайте бумагу так, как показано ниже.

В случае застревания бумаги перезагрузите ее, предварительно перевернув и/или развернув.
Если бумага скручена, перед загрузкой выпрямите ее.
Отрегулируйте положение разделительной пластины так, чтобы между ней и бумагой не было зазора.
Не добавляйте бумагу.

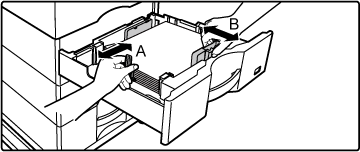

Отрегулируйте положение направляющих пластин A и B по бумаге.

Отрегулируйте по формату бумаги, чтобы она не была слишком свободна или слишком зажата.

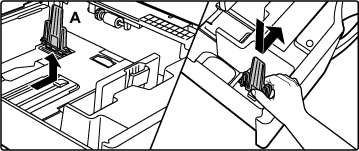

При загрузке бумаги формата A4 в лоток 1 или бумаги 8-1/2" x 14" в лотки 2–4 извлекайте разделительную пластину A. Переместите разделительную пластину A к отверстию подачи бумаги (справа) до упора и вытяните ее вверх. Храните извлеченную разделительную пластину A в месте, показанном на рисунке.

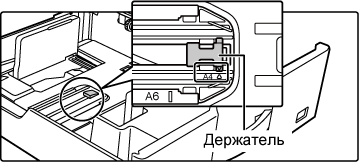

Проверьте, установлен ли держатель в кассете в позицию A4 (8-1/2" x 14” в лотках 2–4).

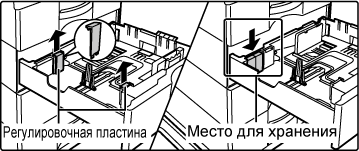

Перед установкой бумаги формата 8-1/2" x 11" в лотки 2–4 выньте 2 зеленых регулировочных пластины в передней и задней частях лотка. Пластины хранятся в специальном месте внутри лотка в его задней части.

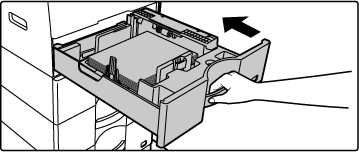

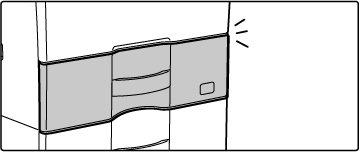

Аккуратно задвиньте лоток с бумагой в аппарат.

Медленно задвиньте лоток в аппарат до упора.
Если вставлять лоток с силой, это может привести к перекосу бумаги и нарушению ее подачи.
Полностью закройте лоток.

ЗАГРУЗКА КОНВЕРТОВ В ЛОТОК 1

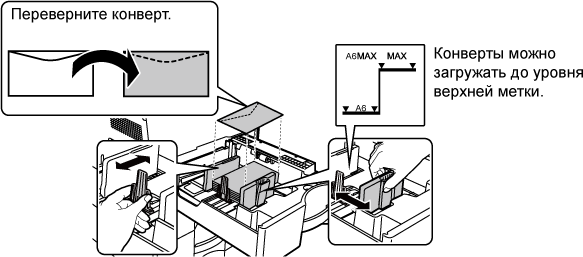

Загружайте бумагу стороной для копирования и печати вверх. На рисунке показан пример печати на лицевой стороне.
Высота стопки из максимального количества листов (50) не должна превышать уровень метки.
В лотке 1 нельзя использовать конверты с треугольными клапанами.

Осторожно

При загрузке конвертов необходимо задействовать рычаг сброса давления термозакрепления. Обязательно задействуйте рычаг сброса давления термозакрепления, обратившись к разделу " Рычаг сброса давления термозакрепления".

Меры предосторожности при размещении конвертов

Распрямите скрученные участки

Убедитесь, что они плоские, без воздуха внутри

Убедитесь, что все четыре края (при наличии клапанов — три) плоско сфальцованы

Выровняйте на плоской поверхности

Прежде чем печатать на конвертах из лотка 1, выполните пробную печать и проверьте результаты.
Если конверт неплотно сфальцован, искривлен или загнут, это может вызвать его застревание.
