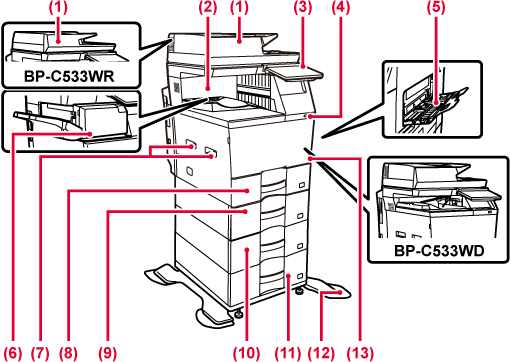

Matar och skannar
flera original automatiskt. 2-sidiga original kan skannas automatiskt.
Båda sidorna på dubbelsidiga original kan skannas automatiskt i
ett svep på BP-C533WD/BP-C542WD.
Mottagna faxmeddelanden
och utskrivna pappersark matas ut i det här facket.
Den här panelen innehåller
knappen [Strömbrytare], informationsindikatorn och pekskärmen.
Använd pekpanelen för att bruka de här funktionerna.
En markering för NFC-kontaktområdet visas också.
Används för anslutning
av en USB-enhet, t.ex. ett USB-minne, till maskinen.
Stöd för USB 2.0 (Hi-Speed).
Använd det här facket
när du vill mata papper manuellt.
Öppna förlängningen när du fyller på papper.
Häftar papper.
Håll i det när maskinen
flyttas.
Förvara papper i
det här facket.
Förvara papper i
det här facket.
Förvara papper i
det här facket.
Förvara papper i
det här facket.
Det krävs när du
installerar det höga stativet eller det höga stativet, det låga
stativet och 600-arks pappersmatningsenheten på maskinen, beroende
på kombinationen. Monteras på ben med vältningsskydd.
Öppna luckan när
du ska byta ut en tonerkassett.
* Kringutrustning. Inte tillgängligt i vissa länder och regioner. Inte tillgängligt för vissa modeller. Kontakta återförsäljaren eller närmaste auktoriserade servicerepresentant.

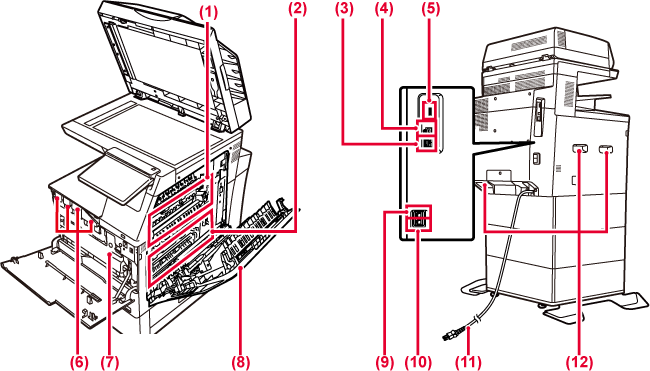

Här används värme
för att fixera den överförda bilden på papperet.
Varning
Fixeringsenheten är mycket varm. Var försiktig så att du inte bränner dig när du tar bort papper som fastnat.Under utskrift i
fullfärg kombineras tonerbilderna i de fyra färgerna på de fotoledande
trummorna på överföringsbältet.
Under svartvit utskrift överförs bara den svarta tonerbilden
till överföringsbältet.
Försiktighet
Vidrör eller skada inte överföringsbandet.Anslut LAN-kabeln
till det här uttaget när maskinen används i ett nätverk.
Använd en skärmad LAN-kabel.
Maskinen använder
inte anslutningen.
Används för anslutning
av en USB-enhet, t.ex. Ett USB-minne, till maskinen. Stöder USB
2.0 (Hi-Speed) och USB3.0 (SuperSpeed).
Kassetten innehåller
toner.
När tonern tar slut i en kassett ska du byta till
en ny.
Den här behållaren
samlar upp toner som blir över efter utskrift.
BYTA BEHÅLLAREN FÖR ÖVERSKOTTSTONER
Öppna luckan när
du ska ta bort felmatat papper.
Och öppna den när användaren ändrar inställningen
för att skriva ut kuvert.
Du kan ansluta en
telefonlinje till det här uttaget när du använder maskinens faxfunktion.
Du kan ansluta en
anknytningstelefon till det här uttaget när du använder maskinens
faxfunktion.
Håll i det när maskinen
flyttas.
BP-C533WR
BP-C533WD/BP-C542WD
Öppna luckan när
du ska ta bort papper som har matats fel.
Luckan öppnas också när du ska rengöra pappersmatningsvalsen.

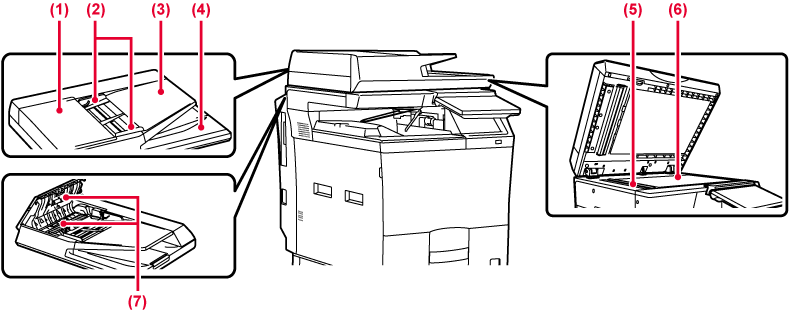

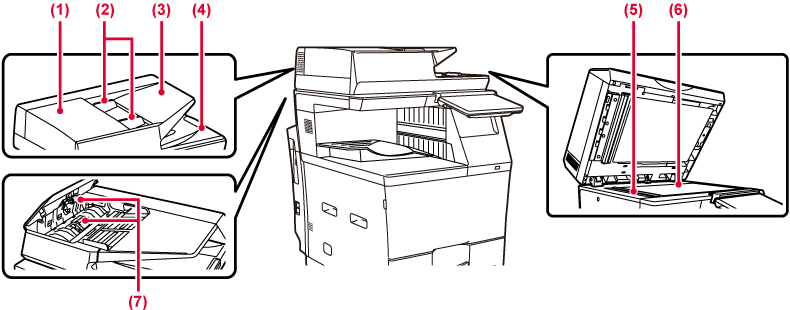

Ledarna ser till
att originalen skannas på rätt sätt.
Justera guiderna så att de anpassas till originalets
bredd.
Lägg i originalet.
Placera originalet med utskriftssidan uppåt.
Original matas ut
i det här facket efter skanning.
Original som placeras
i den automatiska dokumentmataren skannas här.
När du vill skanna
böcker och andra tjocka original som inte kan matas genom den automatiska dokumentmataren
ska du placera dem på glaset.
Rullen roterar för
att mata originalet automatiskt.
I det här avsnittet beskrivs de olika delarnas
namn och funktioner på manöverpanelen.
Indikatorn tänds
när strömmen till maskinen slås på och när en användare loggar in
på maskinen.
Meddelanden och knappar
visas på pekpanelens skärm.
Styr maskinen genom att trycka direkt på de knappar som
visas.
Indikatorn tänds
när maskinens strömbrytare är i påslaget läge. Blinkar blått under
den tid då knappen [Strömbrytare] inte fungerar direkt efter det
att strömkontakten satts in i eluttaget.
Använd den här knappen
för att slå på och stänga av maskinen.
Du kan enkelt ansluta en mobil
enhet till maskinen genom att vidröra den mobila enheten.
Försiktighet
LED-lampan lyser med blått, vitt eller orange
sken som svar på en begäran/åtgärd och för att visa maskinens status
när maskinens ström slås PÅ/AV, vid användarautentisering när användaren
loggat in med ett IC-kort eller NFC, när ett USB-minne ansluts till
maskinen, när ett jobb startas på maskinens kontrollpanel, vid bildjustering
och påfyllning av toner, ett fax tas emot eller ett fel uppstår
i maskinen.
Ljusmönstren varierar beroende på maskinens status.
| Ljusfärg | Ljusmönster | Status |
|---|---|---|
|
Blå |
Mönster 1 |
Jobb pågår, till exempel pappersmatning eller utskrift. |
|
Mönster 2 |
Klarläge eller annat läge då jobb kan tas emot. |
|
|
Mönster 3 |
Ett original har placerats i dokumentmataren. |
|
|
Vitt |
Blinkar |
Ett fax tas emot. |
|
Orange |
Tänds* |
Fel som inte hindrar att maskinen används, till exempel låg tonernivå. |
|
Blinkar* |
Fel som hindrar att maskinen används, till exempel pappersstopp eller slut på toner. |
* Om ett tänt tillstånd och blinkande tillstånd överlappar varandra, har det blinkande läget prioritet.
