KÉPALKOTÓ EGYSÉG CSERÉJE

Kapcsolja ki a gépet.

Kikapcsolás után húzza ki a készüléket a konnektorból.
A készülék áramellátásának kikapcsolásának részleteit lásd: " A GÉP BEKAPCSOLÁSA."

Nyissa fel a jobb oldali fedelet.

Tartsa meg mindkét oldalon és nyissa fel.

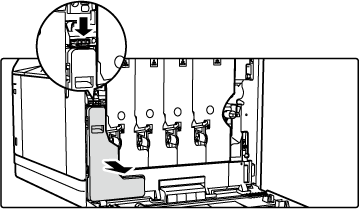

Távolítsa el a festékporgyűjtő tartályt.

Húzza maga felé a festékporgyűjtő tartályt, miközben óvatosan lenyomja a festékporgyűjtő tartály tetején lévő horgot.

Vegye ki az összes festékkazettát.

A festékkazetta cseréje előtt terítsen újságpapírt vagy hasonló eszközt a festékkazetta alá.

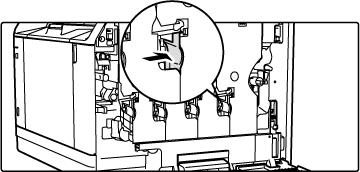

Nyomja meg a festékkazetta alján lévő zárat a feloldáshoz, és húzza a festékkazettát maga felé.

Oldja ki az elsődleges átviteli egység nyomásátviteli karját.

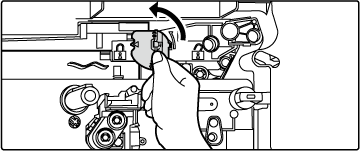

Fordítsa az elsődleges átviteli egység nyomásátviteli karját 180 fokkal balra, hogy a jelet a reteszelés nélküli ( ) helyzetbe állítsa.

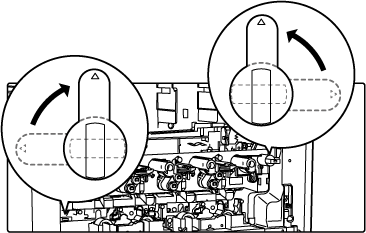

Oldja fel a képalkotó egység reteszelését.

Fordítsa a képalkotó egység bal oldali zárját 90 fokkal jobbra. Fordítsa a képalkotó egység jobb oldali zárját 90 fokkal balra.

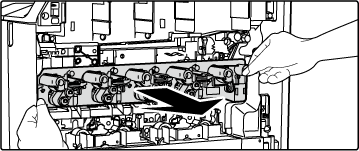

Távolítsa el a képalkotó egységet.

Először csípje össze a képalkotó egység bal és jobb oldalán lévő reteszeket, és lassan, vízszintesen húzza ki.
Középen oldja ki a reteszt, miközben a reteszt lenyomva tartja, hogy ne essen ki, és húzza ki úgy, hogy mindkét oldalát mindkét kezével erősen fogja.

Telepítse az új képalkotó egységet

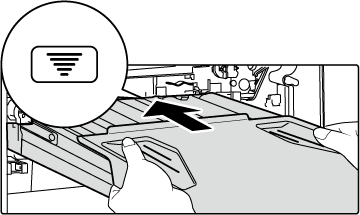

1. Helyezze be a képalkotó egységet, ügyelve arra, hogy a képalkotó egységen lévő jelölés egy vonalban legyen a készüléken lévő jelöléssel.
A műanyag borításig tudja behelyezni.

2. Távolítsa el a műanyag borítást.

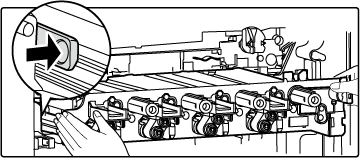

3. Csípje össze és nyomja be a képalkotó egység bal és jobb oldalán lévő reteszeket.

Zárja a képalkotó egység reteszelését.

Fordítsa a képalkotó egység bal oldali zárját 90 fokkal balra. Fordítsa a képalkotó egység jobb oldali zárját 90 fokkal jobbra.

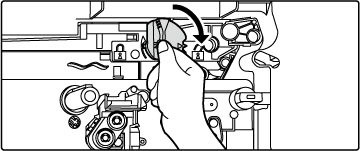

Zárja az elsődleges átviteli egység nyomásátviteli karjának reteszelését.

Fordítsa az elsődleges átviteli egység nyomásátviteli karját 180 fokkal jobbra, hogy a jelet a reteszelt ( ) helyzetbe állítsa.

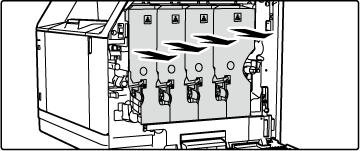

Lassú mozdulattal, vízszintesen helyezze be a festékkazettát.

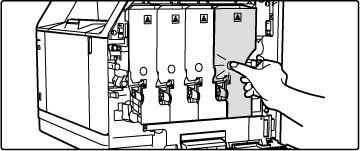

Nyomja be a lekerekített bemélyedést, amíg az "be nem kattan" a helyére.

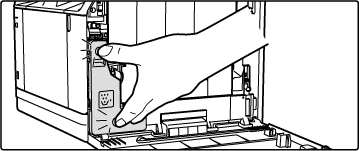

Szerelje be a festékporgyűjtő tartályt.

Nyomja be a lekerekített bemélyedést, amíg az "be nem kattan" a helyére.

Zárja le a jobb oldali fedelet.

Tartsa meg mindkét oldalon és zárja le.
