SUBSTITUIR A UNIDADE DE IMAGEM

Aviso

Não coloque a unidade de imagem no fogo. O toner pode saltar e provocar queimaduras.
Armazene a unidade de imagem fora do alcance das crianças.

Precaução

Não exponha a unidade de imagem à luz solar direta ou a outra luz forte.
Não toque nem arranhe a superfície do tambor (parte verde) da unidade de imagem.
Não coloque a unidade de imagem na vertical.

Desligue a máquina.

Depois de desligar a máquina, retire a ficha da tomada elétrica.
Para mais informações sobre como desligar a alimentação da máquina, consulte " LIGAR A CORRENTE."

Abra o painel lateral direito.

Segure ambos os lados e abra.

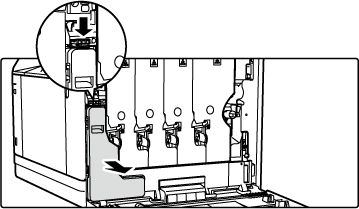

Remover a caixa de resíduos de toner.

Enquanto pressiona suavemente o gancho na parte superior da caixa de resíduos de toner, puxe a caixa de resíduos de toner na sua direção.

Coloque uma folha de papel, como jornal, numa superfície plana antes de colocar a caixa de resíduos de toner. Coloque a caixa de resíduos de toner sobre a folha de papel ou jornal. Não aponte os orifícios para baixo, pois o toner usado será derramado.

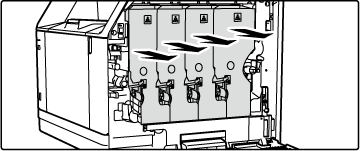

Retire todos os cartuchos de toner.

Espalhe previamente jornal ou algo semelhante no local onde irá colocar o cartucho de toner.

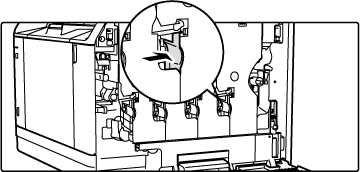

Prima o dispositivo de bloqueio na parte inferior do cartucho de toner para o desbloquear e puxe o cartucho de toner na sua direção.

Precaução

Quando colocar o cartucho de toner removido, certifique-se de que o coloca com o lado da engrenagem virado para cima.

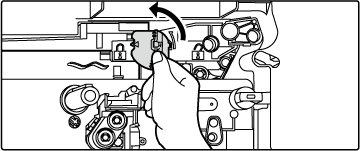

Desbloqueie a alavanca de transferência de pressão da unidade de transferência primária.

Rode a alavanca de transferência de pressão da unidade de transferência primária 180 graus para a esquerda para colocar a marca

na posição desbloqueada (

Desbloqueie a unidade de imagem.

Rode o dispositivo de bloqueio esquerdo da unidade de imagem 90 graus para a direita. Rode o dispositivo de bloqueio direito da unidade de imagem 90 graus para a esquerda.

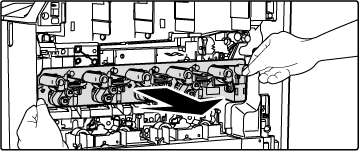

Remova a unidade de imagem.

Primeiro, aperte os dispositivos de bloqueio nos lados esquerdo e direito da unidade de imagem e puxe-a lenta e horizontalmente.
No meio, liberte o dispositivo de bloqueio, mantendo-o premido para evitar que caia, e puxe-o para fora, segurando firmemente os dois lados com as duas mãos.

Precaução

A unidade de imagem é pesada e deve ser manuseada com cuidado.

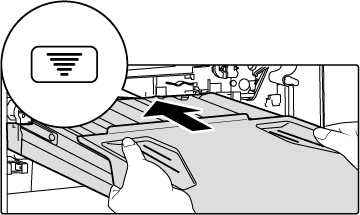

Instale a nova unidade de imagem

Insira a unidade de imagem, certificando-se de que a marca na unidade de imagem está alinhada com a marca na máquina.

Retire a tampa de plástico.

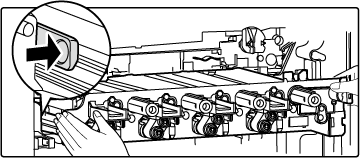

Aperte e empurre os dispositivos de bloqueio nos lados esquerdo e direito da unidade de imagem

Precaução

A unidade de imagem só pode ser instalada na máquina imediatamente após a abertura da embalagem.
Ao segurar a unidade de imagem, certifique-se de que segura a parte da tampa de plástico. Não toque na peça verde.

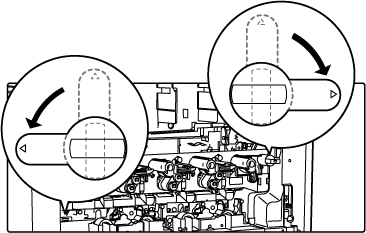

Bloqueie a unidade de imagem.

Rode o dispositivo de bloqueio esquerdo da unidade de imagem 90 graus para a esquerda. Rode o dispositivo de bloqueio direito da unidade de imagem 90 graus para a direita.

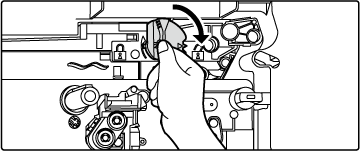

Bloqueie a alavanca de transferência de pressão da unidade de transferência primária.

Rode a alavanca de transferência de pressão da unidade de transferência primária 180 graus para a direita para colocar a marca

na posição bloqueada (

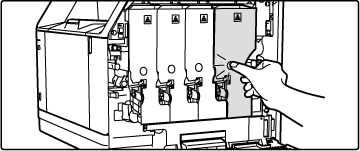

Insira lentamente o cartucho de toner, mantendo-o nivelado.

Faça pressão sobre a indentação arredondada até encaixar no lugar.

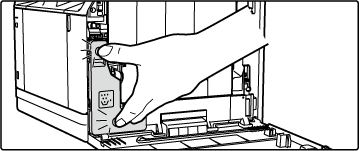

Instale uma caixa de resíduos de toner.

Faça pressão sobre a indentação arredondada até encaixar no lugar.

Feche a tampa lateral direita.

Segurar ambos os lados e fechar.

Depois de utilizar uma unidade de imagem, embale-a na caixa, no material de embalagem e no saco utilizados para a unidade de imagem original. O responsável pela assistência técnica irá recolhê-la durante a manutenção.
