Los documentos impresos
recibidos se disponen en esta bandeja.
Introduce y escanea
automáticamente varios originales. Los originales a dos caras pueden
escanearse automáticamente.
Se utiliza para conectar
un dispositivo USB, como un dispositivo de memoria USB, a la máquina.
Compatible con USB 2.0 (Hi-Speed).

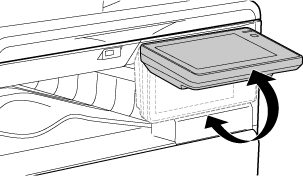

Este panel incluye
el indicador de información y el panel táctil.
Utilice el panel táctil para controlar cada una
de estas funciones.
Este indicador se
ilumina cuando el interruptor de alimentación principal de la máquina
está en posición "
".
Parpadea en azul durante el tiempo que el botón [Encendido]
no funciona inmediatamente después de encender el interruptor de
alimentación principal.
Utilice este botón para encender y apagar la máquina y para entrar en el modo de ahorro de energía.
Utilice esta bandeja
para introducir el papel manualmente.
Si va a cargar papel, abra también la extensión
de la bandeja.
Agárrela para desplazar
la máquina.
Almacene papel en
esta bandeja.
Almacene papel en
esta bandeja.
Almacene papel en
esta bandeja.
Abra esta tapa para
sustituir un cartucho de tóner.
* Dispositivo periférico.
En esta zona se aplica
calor para fijar la imagen transferida al papel.
Advertencia
La unidad de fusión está caliente. Tenga cuidado de no quemarse cuando retire el papel atascado.Conecte el cable
LAN a este conector cuando se esté utilizando la máquina en una
red.
Utilice un cable LAN blindado.
La máquina no utiliza
este conector.
Este cartucho contiene
tóner.
Cuando se agote el tóner de un cartucho, sustitúyalo
por uno nuevo.
Esta caja recoge
el exceso de tóner que queda después de imprimir
SUSTITUCIÓN DE LA CAJA DE RECOGIDA DE TÓNER
Agárrela para desplazar
la máquina.
Abra esta cubierta
para retirar el papel atascado.
Utilice este interruptor
para encender la máquina.
Abra esta cubierta
para retirar originales atascados.
Esta cubierta también se abre para limpiar el rodillo alimentador
de papel.
Utilícelas para asegurarse
de que el original se escanea de forma correcta.
Ajuste las guías a la anchura del original.
Coloque el original.
Coloque el original con la cara de impresión hacia
arriba.
Los originales se
envían a esta bandeja una vez escaneados.
Los originales situados
en el alimentador de documentos automático se escanean en esta zona.
LIMPIEZA DEL CRISTAL DE EXPOSICIÓN Y DEL ALIMENTADOR DE DOCUMENTOS AUTOMÁTICO
Si desea escanear libros u otros originales con un gran número de páginas que no se pueden introducir a través del alimentador de documentos automático, colóquelos en este cristal.
Este rodillo rota
para introducir automáticamente el original.
En esta sección se describen los nombres
y las funciones de las distintas partes del panel de control.
Este indicador se
ilumina y parpadea durante la ejecución de un trabajo o cuando se
atasca el papel.
En la pantalla del
panel táctil se muestra una serie de mensajes y teclas.
Accione la máquina pulsando directamente las teclas que
se muestran.
Este indicador se
ilumina cuando el interruptor de alimentación principal de la máquina
está en posición.
Parpadea en azul durante el tiempo que el botón [Encendido]
no funciona inmediatamente después de encender el interruptor de
alimentación principal.
Utilice este botón
para encender y apagar la máquina.
Precaución
Al encender/apagar la alimentación de la
máquina, al realizar la autenticación de usuario cuando el usuario
se ha conectado utilizando la tarjeta IC, al conectar la memoria
USB a la máquina, al iniciar un trabajo en el panel de control de
la máquina, durante el ajuste de la imagen o al añadir tóner o cuando
se ha producido un error en la máquina, el LED se ilumina de color
azul, blanco y naranja en respuesta a la solicitud/operación del
usuario para comunicar al usuario el estado de la máquina.
Los patrones de encendido varían según el estado.
| Color de encendido | Patrones de encendido | Estado |
|---|---|---|
|
Azul |
Patrón 1 |
Trabajo en curso, como la alimentación de papel o la impresión. |
|
Patrón 2 |
Máquina lista para el uso u otro estado en el que se pueden aceptar trabajos. |
|
|
Patrón 3 |
Se ha colocado un original en el alimentador de documentos. |
|
|
Naranja |
Se ilumina* |
Errores que no detienen el funcionamiento de la máquina, como la indicación de que el tóner está a punto de agotarse. |
|
Parpadea* |
Errores que detienen el funcionamiento de la máquina, como atascos o la indicación de que se ha agotado el tóner. |
* Si el estado de encendido y el estado de parpadeo se solapan, tendrá prioridad el estado de parpadeo.
