MAINTENIMIENTO PERIÓDICO

Para garantizar que la máquina continúe proporcionando un rendimiento de calidad superior, límpiela periódicamente.

Advertencia

No utilice un spray inflamable para limpiar la máquina. Si el gas del spray entra en contacto con los componentes eléctricos internos o con la unidad de fusibles, que están sometidos a altas temperaturas, podría producirse un incendio o una descarga eléctrica.

Precaución

  • No utilice disolvente, benceno ni agentes de limpieza volátiles para limpiar la máquina. Podrían degradar o decolorar la carcasa.
  • Utilice un paño suave para limpiar la zona con acabado tipo espejo del panel de control (véase a la derecha). Si utiliza un paño áspero, o si frota fuerte, la superficie podría rayarse.

LIMPIEZA DEL CRISTAL DE EXPOSICIÓN Y DEL ALIMENTADOR DE DOCUMENTOS AUTOMÁTICO

Limpie las piezas con un paño limpio y suave.
Si es necesario, humedezca el paño con agua o una pequeña cantidad de detergente neutro. Una vez hecho eso, seque la zona con un paño limpio y seco.
Ejemplos de líneas en la imagen

Cristal de exposición

Placa posterior de documentos

ZONA DE ESCANEADO

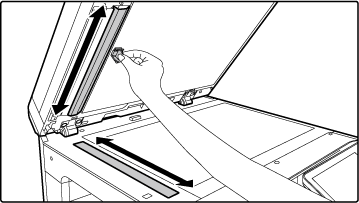

Si aparecen líneas negras o blancas en las imágenes escaneadas utilizando el alimentador de documentos automático, limpie la zona de escaneado (el cristal largo y delgado situado junto al cristal de exposición).

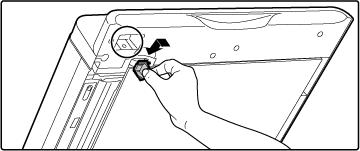

Abra el alimentador de documentos automático y retire el limpiacristales.

Limpie la zona de escaneado de documentos del cristal de exposición con el limpiacristales.

Vuelva a colocar el limpiacristales en su sitio.

LIMPIEZA DE LA UNIDAD LÁSER

Si se ensucia la unidad láser dentro de la máquina, pueden aparecer patrones de líneas (líneas de color) en la imagen impresa.
Identificación de las líneas (líneas de color) provocadas por una unidad láser sucia

  • Las líneas de color siempre aparecen en el mismo sitio.
  • Aparecen líneas coloreadas paralelas a la dirección de alimentación del papel.
  • Aparecen líneas coloreadas no sólo en los documentos de salida de la copiadora, sino también en los trabajos que se imprimen desde un ordenador. (Aparecen las mismas líneas en las copias y en los trabajos de impresión.)
Si se dan casos como los descritos anteriormente, limpie la unidad láser tal como se explica a continuación.

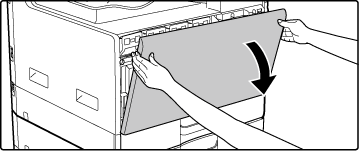

Abra la cubierta frontal.

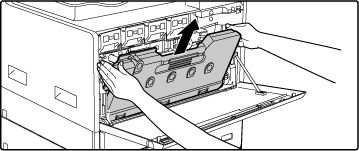

Retire la caja de recogida de tóner.

Incline la caja de recogida de tóner hacia delante y hacia abajo y tire lentamente hacia arriba.

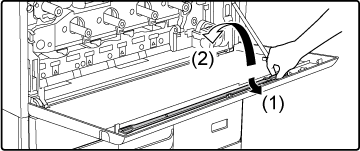

Saque la herramienta de limpieza para la unidad láser.

La herramienta de limpieza va unida a la cubierta frontal.
  1. Tire del tirador del lado derecho de la herramienta de limpieza para soltarla del enganche.
  2. Coloque el tirador de la parte de atrás por encima de la parte superior del enganche.
  3. Gire la herramienta de limpieza alrededor del eje para soltarla del enganche izquierdo.

Asegúrese de que el limpiador de la punta de la herramienta de limpieza no esté sucio.

Si el limpiador está sucio, retire el limpiador de la herramienta de limpieza y sustitúyalo por uno limpio. Si desea más información sobre el procedimiento para sustituir el limpiador, consulte los pasos 5 a 7. Si el limpiador no está sucio, vaya al paso 8.

Extraiga un limpiador de repuesto de la caja de recogida de tóner.

Los limpiadores de repuesto se almacenan en la caja de recogida de tóner. Agarre el extremo del limpiador y extráigalo de la caja de recogida de tóner.

Retire el limpiador sucio de la punta de la herramienta de limpieza.

  1. Agarre firmemente la herramienta por la parte donde está instalado el limpiador.
  2. Utilice la otra mano para presionar hacia abajo el gancho que bloquea el limpiador y extraiga el limpiador.

Precaución

Vuelva a poner el limpiador que ha retirado en la caja de recogida de tóner.

Coloque el nuevo limpiador en la herramienta de limpieza.

La herramienta de limpieza va unida a la cubierta frontal.
  1. Alinee el enganche del limpiador con el orificio de acople de la herramienta de limpieza.
  2. Sujete firmemente el limpiador e introduzca la herramienta de limpieza.

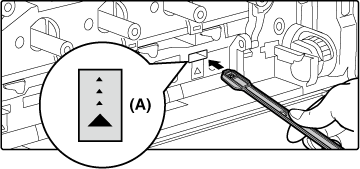

Limpie la unidad láser.

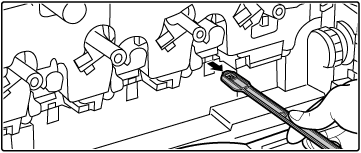

  1. Apunte con el limpiador hacia abajo e inserte con cuidado la herramienta en el orificio que desee limpiar.
    2. Asegúrese de apuntar con el limpiador hacia abajo.
  2. Inserte la herramienta de limpieza en el orificio por completo y vuelva a sacarla.
    3. Extraiga la herramienta de limpieza hasta que note que la punta de la herramienta se aleja de la superficie de limpieza de la unidad láser.
  3. Repita el paso 2 dos o tres veces y, a continuación, retire la herramienta de limpieza.

Precaución

No toque los cables o conectores internos.

Repita los pasos descritos en 8 para limpiar todos los orificios (4 orificios) de la unidad láser.

La unidad láser tiene cuatro puntos de limpieza, incluido el punto que se ha limpiado en el paso 8. Asegúrese de limpiarlos todos.

Vuelva a colocar la herramienta de limpieza en su sitio.

  1. Acople la herramienta de limpieza al eje y gírela alrededor de él; después coloque el extremo (el lado del limpiador) sobre el enganche izquierdo.
  2. Coloque el lado derecho de la herramienta de limpieza sobre el enganche para situarlo cerca.
  3. Gire la herramienta de limpieza para engancharla.

Empuje la caja de recogida de tóner hacia el interior de la máquina.

Empuje hasta que oiga un "clic" que indique que los bloqueos izquierdo y derecho se han acoplado.

Cierre la cubierta frontal.

LIMPIEZA DEL RODILLO DE ALIMENTACIÓN DE LA BANDEJA BYPASS

Si se producen atascos de papel con frecuencia al introducir sobres o papel de gramaje alto a través de la bandeja bypass, limpie la superficie del rodillo de alimentación con un paño suave humedecido con agua o un detergente neutro.

LIMPIEZA DEL RODILLO DE ALIMENTACIÓN DE PAPEL

Si aparecen líneas o manchas en el original escaneado al utilizar el alimentador de documentos automático, limpie la superficie del rodillo con un paño limpio y suave humedecido con agua.

LIMPIEZA DEL RODILLO DE ALIMENTACIÓN DE LA BANDEJA

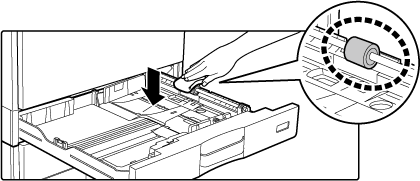

Si el papel de la bandeja se atasca con frecuencia, presione hacia abajo el centro de la pletina de presión hasta que encaje y limpie la superficie del rodillo de alimentación con un paño limpio y suave humedecido con agua.
