Vastaanotetut tulostetut
paperit toimitetaan tälle tasolle.
Se syöttää ja skannaa
automaattisesti useita alkuperäisiä asiakirjoja. 2-puoleiset alkuperäiset
voi skannata automaattisesti.
Liitäntää käytetään
USB-laitteen, kuten USB-muistin, kytkemiseen laitteeseen.
Tukee USB 2.0:aa (suurinopeuksinen).

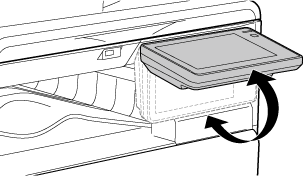

Tässä paneelissa
on tietojen merkkivalo ja kosketusnäyttö.
Näitä toimintoja ohjataan kosketusnäytöllä.
Tämä merkkivalo palaa,
kun laitteen päävirtakytkin on ”
”-asennossa.
Se vilkkuu sinisenä, kun [Virta]-painiketta ei käytetä välittömästi
sen jälkeen, kun päävirtakytkin kytketään päälle.
Laitteen virta kytketään ja katkaistaan tällä painikkeella ja siirrytään virransäästötilaan.
Käytä tätä tasoa
paperin syöttämiseen manuaalisesti.
Kun lisäät paperia, avaa myös jatkokaukalo.
Tartu siihen, kun
liikutat laitetta.
Säilytä paperia tällä
tasolla.
Säilytä paperia tällä
tasolla.
TASO 2 - 4 (kun 500 arkin paperinsyöttötaso ja vakio/2x500 arkin paperilaatikko on asennettu)
Säilytä paperia tällä
tasolla.
TASO 2 - 4 (kun 500 arkin paperinsyöttötaso ja vakio/2x500 arkin paperilaatikko on asennettu)
Avaa tämä kansi,
kun vaihdat väriainekasetin.
* Lisävarusteet.
Lämpöyksikössä syntyy
lämpöä, joka auttaa siirtämään kuvan paperille.
Varoitus
Lämpöyksikkö on kuuma. Varo polttamasta itseäsi, kun poistat tukoksia.Yhdistä LAN-johto
tähän liittimeen silloin, kun laitetta käytetään verkossa.
Käytä suojattua LAN-johtoa.
Laite ei käytä tätä
liitintä.
Tämä kasetti sisältää
väriainetta.
Kun värikasetin väriaine loppuu, vaihde se uuteen.
Tulostuksen jälkeen
jäljelle jäänyt ylimääräinen väriainekerätään tähän säiliöön.
Tartu siihen, kun
liikutat laitetta.
Paperitukokset poistetaan
avaamalla tämä kansi.
Laitteen virta kytketään
tästä katkaisijasta.
Avaa tämä kansi alkuperäisen
tukoksen poistamiseksi.
Myös tämä kansi avataan paperinsyöttötelan puhdistusta varten.
Nämä ohjaimet auttavat
skannaamaan alkuperäisen asiakirjan oikein.
Säädä ohjaimet alkuperäisen asiakirjan leveyden mukaan.
Aseta alkuperäinen.
Aseta alkuperäinen tulostuspuoli ylöspäin.
Alkuperäinen lähetetään
skannauksen jälkeen tälle tasolle.
Automaattiseen syöttölaitteeseen
asetetut alkuperäiset skannataan täällä.
Jos haluat skannata kirjoja tai muita paksuja alkuperäisiä, joita ei voi syöttää automaattisen asiakirjan syöttölaitteen kautta, aseta ne valotuslasille.
Tela pyörii ja syöttää
alkuperäisen automaattisesti.
Tässä osassa kuvataan käyttöpaneelin osien
nimet ja toiminnot.
Tämä merkkivalo palaa
ja vilkkuu työn suorittamisen aikana tai kun tapahtuu paperitukos.
Viestit ja näppäimet
näkyvät kosketuspaneelin näytössä.
Laitetta käytetään suoraan osoitettuja näppäimiä koskemalla.
Tämä merkkivalo palaa,
kun laitteen päävirtakytkin on päällä.
Se vilkkuu sinisenä, kun [Virta]-painiketta ei käytetä välittömästi
sen jälkeen, kun päävirtakytkin kytketään päälle.
Tällä painikkeella
voit kytkeä koneen päälle ja pois päältä sekä siirtyä virransäästötilaan.
Huomautus
Kun kytketään laitteen virta PÄÄLLE/POIS,
käyttäjän todennuksessa, kun käyttäjä on kirjautunut sisään käyttämällä IC-korttia,
kun yhdistetään USB-muisti laitteeseen, kun käynnistetään työ laitteen
ohjauspaneelista tai kuvan säädön aikana tai kun lisätään väriainetta,
tai laitteessa on tapahtunut virhe, LED palaa sinisenä, valkoisena
ja oranssina vastauksena käyttäjän pyyntöön/toimenpiteeseen ilmoittaen
käyttäjälle laitteen tilan.
Syttymiskuviot riippuvat tilasta.
| Syttymisväri | Syttymiskuviot | Tila |
|---|---|---|
|
Sininen |
Kuvio 1 |
Työ käynnissä, kuten paperi syöttö tai tulostus. |
|
Kuvio 2 |
Valmiustila tai muu tila, jossa töitä voidaan hyväksyä. |
|
|
Kuvio 3 |
Alkuperäinen on asetettu asiakirjan syöttölaitteeseen. |
|
|
Oranssi |
Palaa* |
Virheet, jotka eivät pysäytä laitteen toimintaa kuten väriaine lähes loppunut. |
|
Vilkkuu* |
Virheet, jotka pysäyttävät laitteen toimintaa kuten tukokset tai väriaineen loppuminen. |
* Jos palava tila ja vilkkuva tila osuvat päällekkäin, vilkkuva tila saa etusijan.
Version 02a / bp22c25_usr_02a_fi
