SÄÄNNÖLLINEN HUOLTO

Laite on puhdistettava säännöllisesti, jotta se toimisi moitteettomasti.

Varoitus

Älä puhdista laitetta helposti syttyvillä suihkeilla. Jos suihkeen kaasu pääsee kosketukseen kuumien sähkökomponenttien tai laitteen lämpöyksikön kanssa, seurauksena voi olla tulipalo tai sähköisku.

Huomautus

  • Älä puhdista laitetta tinnerillä, bensiinillä tai muilla haihtuvilla puhdistusaineilla. Ne voivat haalistaa tai aiheuttaa värivaurioita laitteen koteloon.
  • Pyyhi pehmeällä liinalla lika pois käyttöpaneelin peilikiillotetulta pinnalta (näkyy oikealla). Jos käytät jäykkää liinaa tai hankaat voimakkaasti, pinta voi vahingoittua.

VALOTUSLASIN JA AUTOMAATTISEN SYÖTTÖLAITTEEN PUHDISTAMINEN

Pyyhi osat puhtaalla ja pehmeällä liinalla.
Kostuta liinaa tarvittaessa vedellä tai pienellä määrällä neutraalia pesuainetta. Pyyhi alue tämän jälkeen puhtaaksi kuivalla liinalla.
Esimerkki viivoista kuvassa

Valotuslasi

Asiakirjan taustalevyn arkki

SKANNAUSALUE

Jos näkyy mustia tai valkoisia raitoja automaattisella syöttölaitteella skannatuissa kuvissa, puhdista skannausalue (ohut pitkä lasi valotuslasin vieressä).

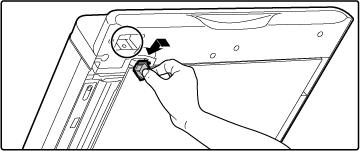

Avaa automaattinen asiakirjan syöttölaite ja irrota lasinpuhdistin.

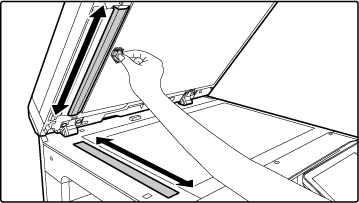

Puhdista lasinpuhdistimella valotuslasin skannausalue.

Aseta lasinpuhdistin takaisin.

LASERYKSIKÖN PUHDISTAMINEN

Kun laitteen sisällä oleva laseryksikkö likaantuu, tulostetussa kuvassa voi näkyä viivakuvioita (värillisiä raitoja).
Likaisen laseryksikön aiheuttamien valkoisten raitojen (värillisten raitojen) tunnistus

  • Värilliset raidat tulevat aina samaan kohtaan.
  • Värilliset raidat kulkevat paperin syöttösuuntaan.
  • Värilliset raidat näkyvät paitsi kopiokoneen tuottamissa tulosteissa myös tietokoneesta tulostetuissa tulosteissa. (Samat viivat näkyvät sekä kopioissa että tulosteissa.)
Jos tapahtuu edellä kuvattuja tilanteita, puhdista laseryksikkö seuraavassa kuvatulla tavalla.

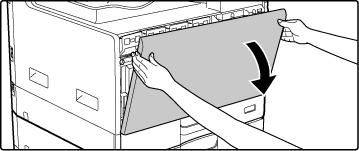

Avaa etukansi.

Irrota hukkavärisäiliö.

Kallista hukkavärisäiliötä eteenpäin ja alas ja vedä se hitaasti ulos.

Poista laseryksikön puhdistustyökalu.

Puhdistustyökalu on kiinnitetty etukanteen.

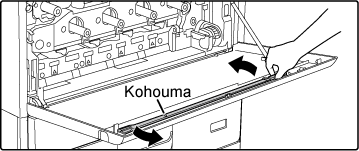

  1. Vedä puhdistustyökalun oikeanpuoleista nuppia sen irrottamiseksi koukusta.
  2. Aseta nuppi taustapuolella koukun yläosan poikki.
  3. Käännä puhdistusvälinettä kohouman ympärillä sen irrottamiseksi vasemmanpuoleisesta koukusta.

Varmista, että puhdistustyökalun päässä oleva puhdistin ei ole likainen.

Jos puhdistin on likainen, poista se puhdistustyökalusta ja vaihda puhtaaseen. Puhdistimen vaihtotoimenpiteitä varten, katso vaiheita 5-7. Jos puhdistin ei ole likainen, siirry vaiheeseen 8.

Ota uusi puhdistin hukkavärisäiliöstä.

Vaihtopuhdistimia säilytetään hukkavärisäiliössä. Tartu puhdistimen päähän ja vedä se irti hukkavärisäiliöstä.

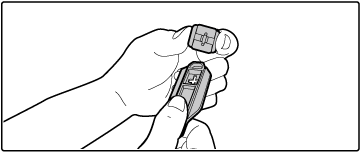

Irrota likainen puhdistin puhdistintyökalun päästä.

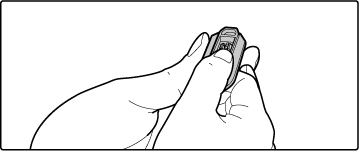

  1. Tartu tukevasti työkaluun kohdasta, johon puhdistin on kiinnitetty.
  2. Paina toisella kädellä puhdistimen paikallaan pitävää koukkua ja irrota puhdistin.

Huomautus

Aseta poistettu puhdistin takaisin hukkavärisäiliöön.

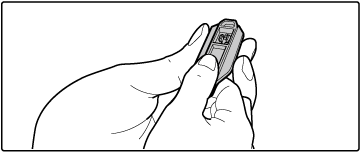

Kiinnitä uusi puhdistin puhdistustyökaluun.

Puhdistustyökalu on kiinnitetty etukanteen.
  1. Kohdista puhdistimen koukku puhdistustyökalun kiinnitysreikään.
  2. Pidä tiukasti puhdistimesta kiinni ja työnnä puhdistustyökalu paikalleen.

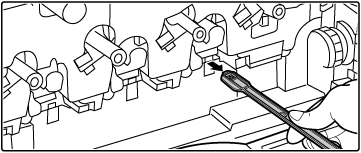

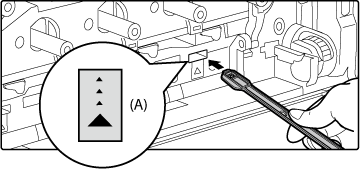

Laseryksikön puhdistaminen

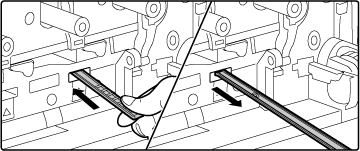

  1. Suuntaa puhdistin alaspäin ja työnnä työkalu hitaasti puhdistettavaan aukkoon.
    2. Puhdistin on suunnattava alaspäin.
  2. Työnnä puhdistustyökalu kokonaan aukkoon ja vedä sitten takaisin ulos.
    3. Vedä puhdistustyökalua ulospäin, kunnes tunnet työkalun pään irtoavan laseryksikön puhdistuspinnasta.
  3. Toista vaihe 2 kaksi tai kolme kertaa ja poista sitten puhdistustyökalu.

Huomautus

Älä kosketa sisäisiä johtoja tai liittimiä.

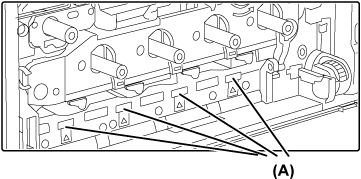

Puhdista laseryksikön kaikki aukot (4 aukkoa) toistamalla vaihetta 8.

Laseryksikkö puhdistetaan neljästä paikasta, mukaan lukien vaiheessa 8 puhdistetut paikat. Puhdista kaikki aukot.

Aseta puhdistustyökalu takaisin.

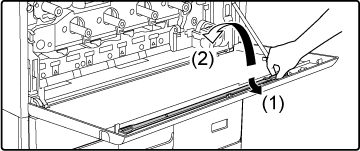

  1. Kiinnitä puhdistustyökalu kohoumaan ja käännä sitä sen ympäri sekä aseta sitten reuna (puhdistimen puoli) vasempaan koukkuun.
  2. Aseta puhdistustyökalin oikea puoli koukun yli sen laittamiseksi lähellä olevalle puolelle.
  3. Käännä puhdistin koukkuun.

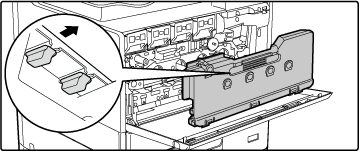

Työnnä hukkavärisäiliö laitteeseen.

Työnnä, kunnes kuulet "napsahtavan" äänen, joka osoittaa, että vasen ja oikea lukitus on kiinnittynyt.

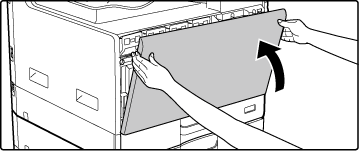

Sulje etukansi.

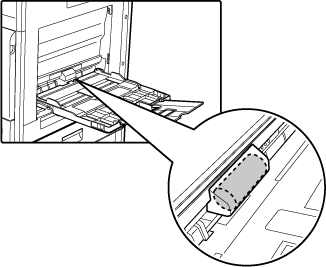

OHISYÖTTÖTASON RULLAN PUHDISTAMINEN

Jos paperitukoksia sattuu usein, kun kirjekuoria tai painavaa paperia syötetään ohisyöttötasolle, pyyhi syöttörullan pinta vedellä tai neutraalilla pesuaineella kostutetulla puhtaalla liinalla.

PAPERINSYÖTTÖRULLAN PUHDISTAMINEN

Jos skannatussa alkuperäisessä näkyy viivoja tai muuta likaa käytettäessä automaattista asiakirjan syöttölaitetta, pyyhi telan pinta puhtaalla ja pehmeällä veteen kostutetulla liinalla.

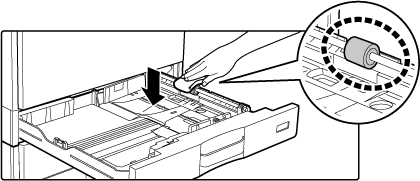

TASON SYÖTTÖTELAN PUHDISTUS

Jos tasolla oleva paperi tukkeutuu usein, paina alas painelevyn keskikohtaa, kunnes se lukkiutuu, ja pyyhi syöttötelan pinta puhtaalla ja pehmeällä veteen kostutetulla liinalla.
