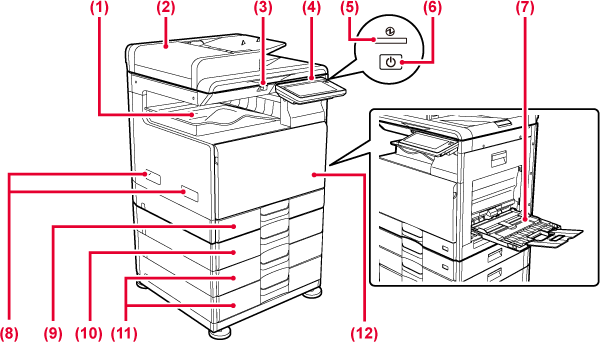

Le copie ricevute
stampate vengono inviate a questo vassoio.
Alimenta ed esegue
scansioni di più originali automaticamente. È possibile digitalizzare automaticamente
gli originali a 2 facciate.
Serve per collegare
alla macchina un dispositivo USB, ad esempio, un dispositivo di
archiviazione USB.
Supporta USB 2.0 (Hi-Speed).

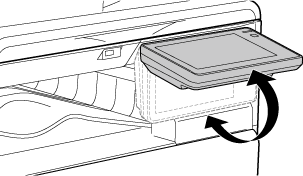

In questo pannello
si trovano l'indicatore di informazioni e il pannello a sfioramento.
Usare il pannello a sfioramento per utilizzare ciascuna
di queste funzioni.
Questo indicatore
si illumina quando l'interruttore dell'alimentazione principale
della macchina è in posizione "
".
Lampeggia con luce blu quando il pulsante [Accensione] non
funziona immediatamente dopo aver attivato l'interruttore principale.
Usare questo pulsante per attivare e disattivare l'alimentazione della macchina e per accedere alla modalità di risparmio energetico.
Utilizzare il vassoio
per eseguire l’alimentazione manuale dei fogli.
Quando si carica la carta, aprire anche il vassoio estensibile.
Afferrarla quando
si sposta la macchina.
In questo vassoio
è possibile inserire la carta.
In questo vassoio
è possibile inserire la carta.
In questo vassoio
è possibile inserire la carta.

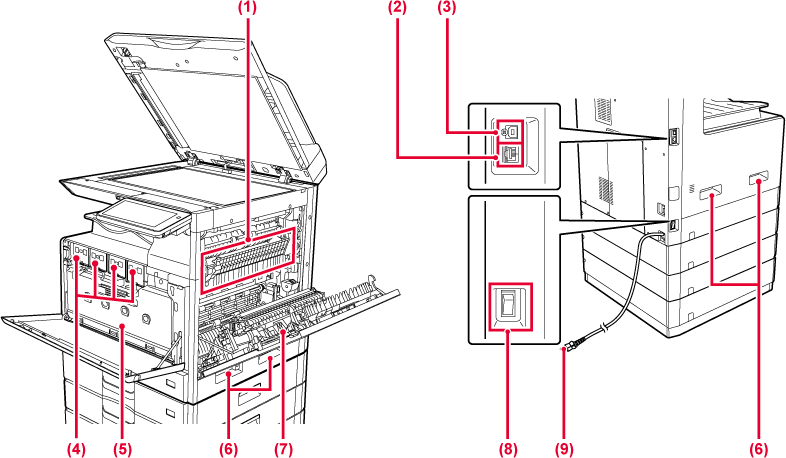

Aprire questo coperchio
per sostituire una cartuccia di toner.
* Periferica.
In questa zona si
applica del calore per fondere l'immagine trasferita sulla carta.
Avvertenza
L'unità di fusione è calda. Fare attenzione a non ustionarsi durante la rimozione della carta inceppata.Collegare il cavo
LAN a questo connettore quando si utilizza la macchina in rete.
Usare un cavo LAN schermato.
La macchina non usa
questo connettore.
Questa cartuccia
contiene toner.
Quando il toner in una cartuccia si esaurisce, sostituirla con
una nuova cartuccia.
Questo contenitore
raccoglie il toner in eccesso residuo dopo la stampa
SOSTITUZIONE DELLA VASCHETTA RACCOGLI TONER
Afferrarla quando
si sposta la macchina.
Aprire questo coperchio
per rimuovere la carta inceppata.
Usare questo interruttore
per attivare l'alimentazione della macchina.

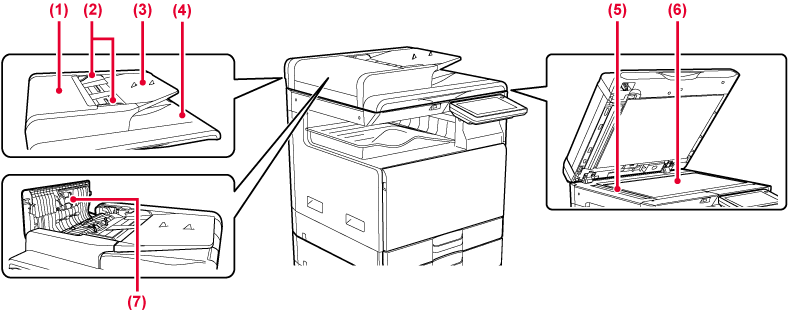

Aprire questo sportello
per eliminare l'originale inceppato.
Questo coperchio viene anche aperto per pulire il
rullo di alimentazione della carta.
Consentono di assicurare
una corretta scansione dell'originale.
Regolare le guide in base alla larghezza dell'originale.
Posizionare l'originale.
Posizionare l'originale con il lato da stampare
rivolto verso l'alto.
Dopo la scansione,
gli originali vengono raccolti in questo vassoio.
Area in cui vengono
digitalizzati gli originali collocati nell'alimentatore automatico
dei documenti.
PULIZIA DEL PIANO DOCUMENTI E DELL'ALIMENTATORE AUTOMATICO DEI DOCUMENTI
Se si desidera eseguire la scansione di un libro o di un altro originale spesso che non può essere inserito attraverso l'alimentatore automatico dei documenti, collocare tali documenti su questo piano.
Il rullo ruota per
alimentare automaticamente l'originale.

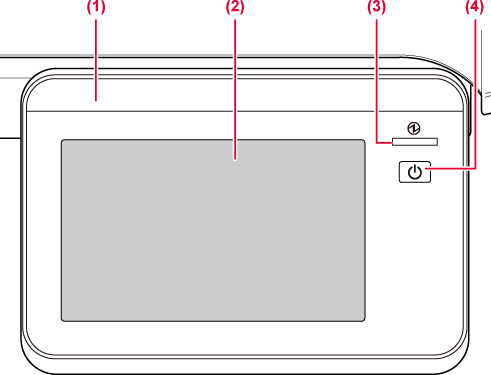

In questa sezione vengono descritti i nomi
e le funzioni delle rispettive parti del pannello di controllo.
Questo indicatore
si accende e lampeggia durante l'esecuzione di un lavoro o quando
si verifica un inceppamento della carta.
Sul display del pannello
a sfioramento vengono visualizzati messaggi e tasti.
Per utilizzare la macchina, è possibile toccare direttamente
i tasti visualizzati.
Questo indicatore
si illumina quando l'interruttore dell'alimentazione principale
della macchina è in posizione di accensione.
Lampeggia con luce blu quando il pulsante [Accensione] non
funziona immediatamente dopo aver attivato l'interruttore principale.
Utilizzare questo
pulsante per accendere e spegnere la macchina e per accedere alla
modalità di risparmio corrente.
Attenzione
Il LED si accende a luce blu, bianca e arancione
a seguito della richiesta/operazione eseguita dall'utente per comunicare
all'utente lo stato della macchina all'accensione/spegnimento della
macchina, all'autenticazione utente dopo che l'utente ha eseguito
l'accesso tramite scheda IC, connettendo la memoria USB alla macchina,
lanciando un lavoro dal pannello di controllo della macchina oppure
durante la regolazione dell'immagine, l'aggiunta del toner o quando
si verifica un errore.
Le modalità di accensione variano in base allo stato.
| Colore della luce | Modalità di accensione | Stato |
|---|---|---|
|
Blu |
Modello 1 |
Lavoro in corso, ad esempio l'alimentazione della carta o l'uscita. |
|
Modello 2 |
Stato di pronto o altro stato indicante che è possibile accettare i lavori. |
|
|
Modello 3 |
Un originale è posizionato nell'alimentatore di documenti. |
|
|
Arancione |
Accesa fissa* |
Errori che non fermano il funzionamento della macchina, quali, ad esempio, il quasi esaurimento del toner. |
|
Lampeggiante* |
Errori che fermano il funzionamento della macchina, quali, ad esempio, gli inceppamenti e l'esaurimento del toner. |
* Se lo stato di accensione si sovrappone a quello di luce lampeggiante, quest'ultimo avrà la priorità.
