MANUTENZIONE ORDINARIA

Pulire periodicamente la macchina, al fine di garantire costanti prestazioni di elevata qualità.

Avvertenza

Non utilizzare spray infiammabili per pulire la macchina. Se il gas proveniente dalla bomboletta spray entra in contatto con i componenti elettrici caldi o con l'unità fusore all'interno della macchina, potrebbero verificarsi incendi o scosse elettriche.

Attenzione

  • Non utilizzare solventi, benzene o sostanze volatili simili per pulire la macchina. Potrebbero rovinare o scolorire l'alloggiamento.
  • Utilizzare un panno morbido per rimuovere delicatamente lo sporco dall'area del pannello di controllo con finitura a specchio (illustrata a destra). Se si utilizza un panno ruvido o se strofina con forza, la superficie potrebbe danneggiarsi.

PULIZIA DEL PIANO DOCUMENTI E DELL'ALIMENTATORE AUTOMATICO DEI DOCUMENTI

Strofinare le parti con un panno morbido e pulito.
Se necessario, inumidire il panno con acqua o una piccola quantità di detergente neutro. Al termine strofinare delicatamente con un panno asciutto e pulito.
Esempi di righe nell'immagine

Piano documenti

Lastra posteriore dei documenti

AREA DI SCANSIONE

Se, utilizzando l'alimentatore automatico dei documenti, appaiono delle righe nere o bianche sulle immagini digitalizzate, pulire l'area di scansione (la lastra lunga e sottile accanto al piano documenti).

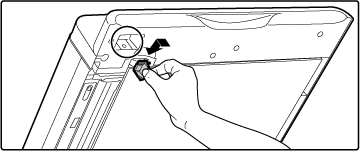

Aprire l'alimentatore automatico dei documenti e rimuovere il pulitore per vetri.

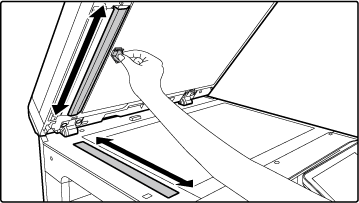

Pulire l'area di scansione documenti sul piano documenti con un apposito pulitore.

Riporre il pulitore per vetri.

PULIZIA DELL'UNITÀ LASER

Se l'unità laser all'interno della macchina si sporca, è possibile che sull'immagine stampata si formino delle righe (righe colorate).
Identificazione delle righe colorate causate dall'unità laser sporca

  • Righe colorate appaiono sempre nello stesso punto.
  • Le righe colorate sono parallele alla direzione di alimentazione della carta.
  • Le righe colorate appaiono non solo sui fogli in uscita dalla fotocopiatrice ma anche sulle stampe da computer. (Le stesse righe appaiono su sia sulle copie che sui lavori di stampa.)
Se vi presentano condizioni simili a quanto sopra, pulire l'unità laser come spiegato di seguito.

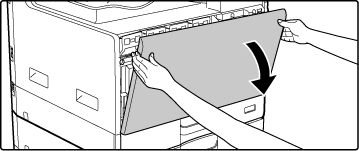

Aprire il coperchio frontale.

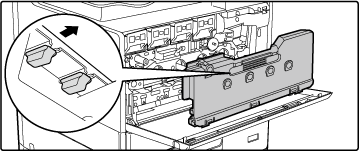

Rimuovere la vaschetta raccogli toner.

Capovolgere la vaschetta raccogli toner in avanti e verso il basso, quindi sollevarla lentamente.

Estrarre l'utensile di pulizia per l'unità laser.

L'utensile di pulizia è fissato allo sportello anteriore.
  1. Tirare la manopola sul lato destro dell'utensile di pulizia per rimuoverlo dal gancio.
  2. Posizionare la manopola sul retro, attraverso la parte superiore del gancio.
  3. Ruotare il dispositivo di pulizia intorno al risalto per staccarlo dal gancio sinistro.

Accertare che il pulitore sulla punta dell'utensile di pulizia non sia sporco.

Se il pulitore è sporco, rimuoverlo dall'utensile e sostituirlo con uno pulito. Per la procedura di sostituzione del pulitore, vedere i passaggi da 5 a 7. Se il pulitore non è sporco, andare al passaggio 8.

Estrarre un pulitore di ricambio dalla vaschetta raccogli toner.

I pulitori di ricambio sono collocati sulla vaschetta raccogli toner. Afferrare l'estremità del pulitore ed estrarlo dalla vaschetta raccogli toner.

Rimuovere il pulitore sporco dalla punta dell'utensile di pulizia.

  1. Afferrare saldamente l'utensile nel punto in cui è fissato il pulitore.
  2. Con l'altra mano, spingere sul gancio di fissaggio del pulitore, quindi staccare quest'ultimo.

Attenzione

Reinserire il pulitore rimosso nella vaschetta raccogli toner.

Fissare il nuovo pulitore all'utensile.

L'utensile di pulizia è fissato allo sportello anteriore.
  1. Allineare il gancio del pulitore al foro di aggancio nell'utensile di pulizia.
  2. Tenere saldamente il pulitore e spingere all'interno l'utensile di pulizia.

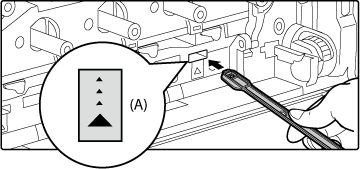

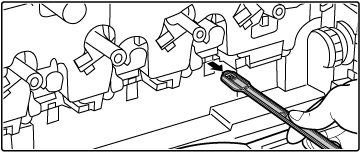

Pulire l'unità laser.

  1. Orientare il pulitore verso il basso e inserire lentamente l'utensile nel foro da pulire.
    2. Assicurarsi di puntare il pulitore verso il basso.
  2. Inserire fino in fondo l'utensile di pulizia nel foro, quindi estrarlo.
    3. Estrarre l'utensile di pulizia fino a quando non si sente la punta dell'utensile allontanarsi dalla superficie dell'unità laser da pulire.
  3. Ripetere il passaggio 2 per due o tre volte, quindi rimuovere l'utensile di pulizia.

Attenzione

Non toccare i cavi interni o i connettori.

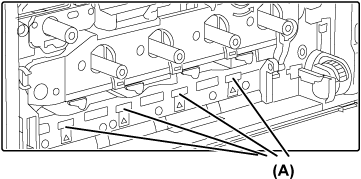

Ripetere il punto da 8 per pulire tutti i fori presenti nell'unità laser (4 fori).

Sono quattro i punti in cui effettuare la pulizia dell'unità laser, compreso quello di cui al passaggio 8. Pulire tutti i fori.

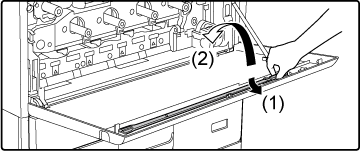

Riporre l'utensile di pulizia.

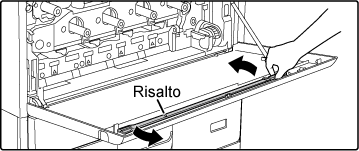

  1. Agganciare l'utensile di pulizia al risalto, girarlo intorno ad esso, quindi agganciare il bordo (il lato al quale è fissato il pulitore) sul gancio sinistro.
  2. Mettere il lato destro dell'utensile di pulizia sul gancio per posizionarlo di lato.
  3. Ruotare l'utensile di pulizia sul gancio.

Spingere la vaschetta raccogli toner all'interno della macchina.

Spingere fino ad udire uno scatto che indica l'inserimento dei blocchi lati destro e sinistro.

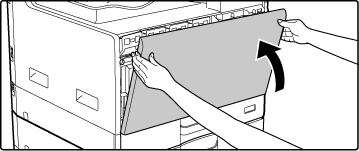

Chiudere il coperchio frontale.

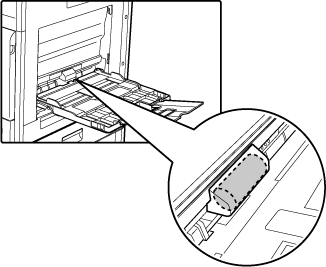

PULIZIA DEL RULLO DI ALIMENTAZIONE DEL VASSOIO DI BYPASS

Se la carta si inceppa di frequente quando si alimentano buste o carta pesante attraverso il vassoio bypass, strofinare la superficie del rullo di alimentazione con un panno morbido inumidito con acqua o un detergente neutro.

PULIZIA DEL RULLO DI ALIMENTAZIONE DELLA CARTA

Se sull'originale digitalizzato appaiono righe o macchie quando si utilizza l'alimentatore automatico dei documenti, strofinare la superficie del rullo con un panno morbido, inumidito con acqua.

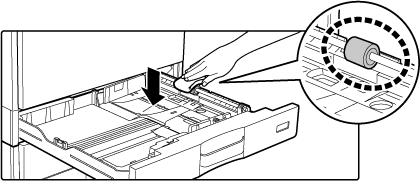

PULIZIA DEL RULLO DI ALIMENTAZIONE DEL VASSOIO

Se la carta nel vassoio si inceppa spesso, abbassare la piastra di pressione al centro finché si blocca e strofinare la superficie del rullo di alimentazione con un panno morbido, inumidito con acqua.
