AUSTAUSCHEN DER BILDEINHEIT

Warnung

Werfen Sie die Bildeinheit nicht ins Feuer. Andernfalls kann es zu Verbrennungen durch herumfliegenden Toner kommen.
Bewahren Sie die Bildeinheit außerhalb der Reichweite von Kindern auf.

Vorsicht

Setzen Sie die Bildeinheit nicht direktem Sonnenlicht oder anderen grellen Lichtquellen aus.
Vermeiden Sie es, die Trommeloberfläche (grünes Teil) der Bildeinheit zu berühren oder zu zerkratzen.
Stellen Sie die Bildeinheit nicht in senkrechter Richtung auf.

Schalten Sie das Gerät aus.

Ziehen Sie nach dem Ausschalten des Geräts den Stecker aus der Steckdose.
Weitere Informationen über das Ausschalten des Geräts siehe "STROM EINSCHALTEN."

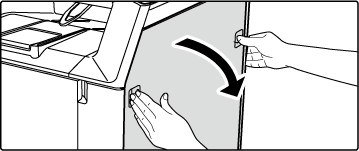

Öffnen Sie die rechte Seitenverkleidung.

Halten Sie beide Seiten fest und öffnen Sie die Vorrichtung.

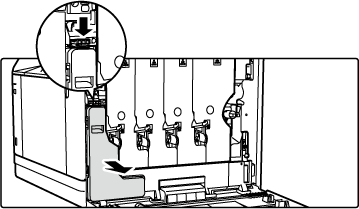

Entfernen Sie den Tonersammelbehälter.

Drücken Sie den oben am Tonersammelbehälter befindlichen Haken vorsichtig nach unten und ziehen Sie den Tonersammelbehälter in Ihre Richtung.

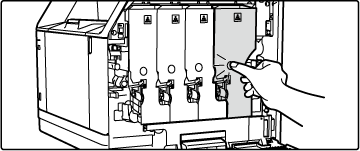

Entfernen Sie alle Tonerpatronen.

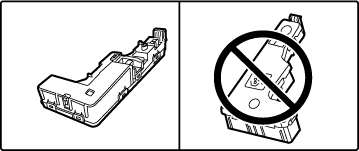

Legen Sie vorab Zeitungen oder ähnliches an der Stelle aus, wo Sie die Tonerpatrone hinlegen möchten.

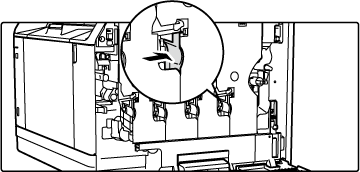

Drücken Sie auf die unten an der Tonerpatrone angebrachte Verriegelung, um diese zu entsperren, und ziehen Sie die Tonerpatrone in Ihre Richtung.

Vorsicht

Achten Sie beim Einlegen der entfernten Tonerpatrone darauf, dass die Seite, an der das Getriebe befestigt ist, nach oben zeigt.

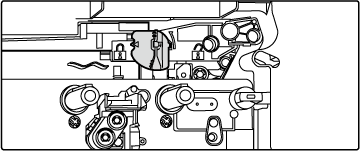

Entsperren Sie den Druckhebel für den Transport der primären Übertragungseinheit.

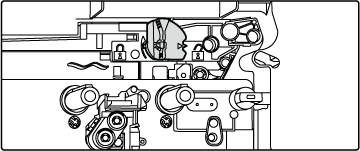

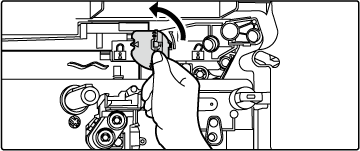

Drehen Sie den Druckhebel für den Transport der primären Übertragungseinheit um 180 Grad nach links, um die

Markierung auf die entsperrte (

) Position einzustellen.

Entsperren Sie die Bildeinheit.

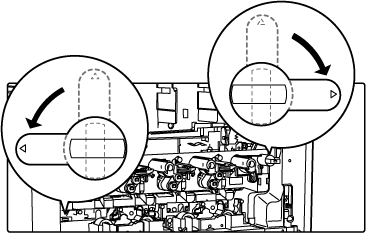

Drehen Sie die linke Verriegelung der Bildeinheit um 90 Grad nach rechts. Drehen Sie die rechte Verriegelung der Bildeinheit um 90 Grad nach links.

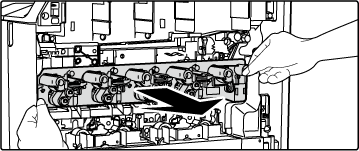

Entfernen Sie die Bildeinheit.

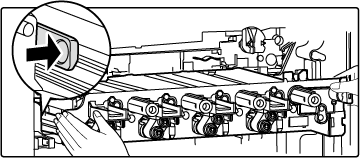

Drücken Sie zuerst die links und rechts an der Bildeinheit angebrachten Verriegelungen zusammen und ziehen Sie sie dann langsam und in waagrechter Richtung heraus.
Lassen Sie dann auf halber Strecke die Verriegelung los, während Sie diese nach unten gedrückt halten, um ein Herausfallen zu verhindern, und ziehen Sie sie dann heraus. Halten Sie sie dabei mit beiden Händen fest.

Vorsicht

Die Bildeinheit ist schwer und muss vorsichtig mit ihr umgegangen werden.

Installieren der neuen Bildeinheit

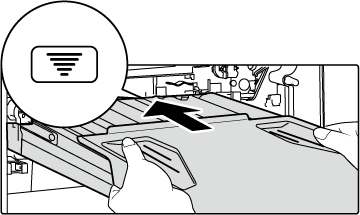

Führen Sie die Bildeinheit ein und stellen Sie sicher, dass die an der Bildeinheit angebrachte Markierung mit der Markierung am Gerät übereinstimmt.

Entfernen Sie die Kunststoffverkleidung.
Drücken Sie die links und rechts an der Bildeinheit angebrachten Verriegelung zusammen

Vorsicht

Die Bildeinheit kann nur unmittelbar nach dem Öffnen der Verpackung in das Gerät eingebaut werden.
Achten Sie beim Festhalten der Bildeinheit darauf, dass Sie die Kunststoffverkleidung festhalten. Berühren Sie nicht das grüne Teil.

Verriegeln Sie die Bildeinheit.

Drehen Sie die linke Verriegelung der Bildeinheit um 90 Grad nach links. Drehen Sie die rechte Verriegelung der Bildeinheit um 90 Grad nach rechts.

Verriegeln Sie den Druckhebel für den Transport der primären Übertragungseinheit.

Drehen Sie den Druckhebel für den Transport der primären Übertragungseinheit um 180 Grad nach rechts, um die

Markierung auf die verriegelte (

) Position einzustellen.

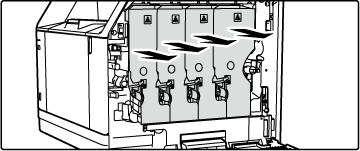

Setzen Sie die Tonerpatrone vorsichtig waagrecht ein.

Drücken Sie die abgerundete Vertiefung hinein, bis sie mit einem Klicken einrastet.

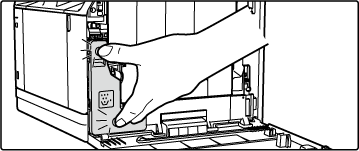

Installieren Sie einen Tonersammelbehälter.

Drücken Sie die abgerundete Vertiefung hinein, bis sie mit einem Klicken einrastet.

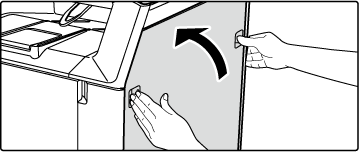

Schließen Sie die rechte Abdeckung.

Halten Sie beide Seiten fest und schließen Sie die Vorrichtung.

Wenn die Bildeinheit aufgebraucht ist, verpacken Sie diese zusammen mit dem Verpackungskarton, dem Verpackungsmaterial und dem Beutel, die auch für die Originalbildeinheit verwendet wurden. Ihr Servicetechniker wird sie im Rahmen der Wartung mitnehmen.
