SUSTITUCIÓN DE LA UNIDAD DE IMAGEN

Desconexión de la máquina.

Después de apagar la máquina, desconéctela de la toma de corriente.
Para más información sobre cómo desconectar la alimentación de la máquina, consulte " CONEXIÓN DE LA ALIMENTACIÓN".

Abra la cubierta lateral derecha.

Sujétela por ambos lados y ábrala.

Retire la caja de recogida de tóner.

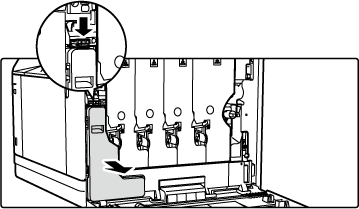

Mientras presiona suavemente hacia abajo el gancho de la parte superior de la caja de recogida de tóner, tire de la caja de recogida de tóner hacia usted.

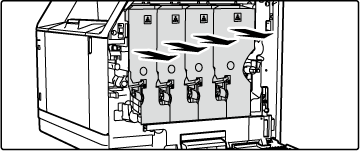

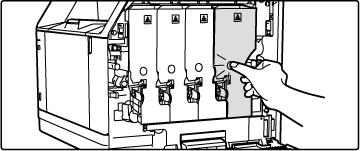

Retire todos los cartuchos de tóner.

Extienda papel de periódico o algo similar de antemano donde vaya a colocar el cartucho de tóner.

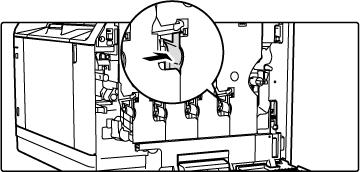

Presione el bloqueo de la parte inferior del cartucho de tóner para desbloquearlo y tire del cartucho de tóner hacia usted.

Desbloquee la palanca principal de transferencia de presión de la unidad de transferencia.

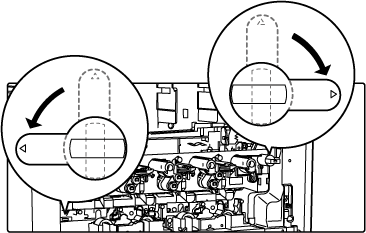

Gire la palanca principal de transferencia de presión de la unidad de transferencia 180 grados hacia la izquierda para ubicar la marca en la posición de desbloqueo ( ).

Desbloquee la unidad de imagen.

Gire el bloqueo de la izquierda de la unidad de imagen 90 grados hacia la derecha. Gire el bloqueo de la derecha de la unidad de imagen 90 grados hacia la izquierda.

Extraiga la unidad de imagen.

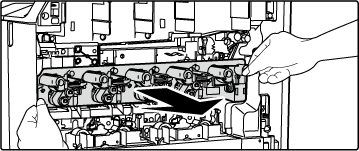

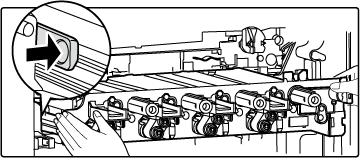

Primero, pellizque los bloqueos de los lados izquierdo y derecho de la unidad de imagen y tire de ella lentamente, en sentido horizontal, para sacarla.
A la mitad, libere el bloqueo mientras lo sujeta hacia abajo para evitar que se salga y se caiga, y tire de él para sacarlo, sujetándolo bien por los dos lados, con ambas manos.

Instale la nueva unidad de imagen

1. Introduzca la unidad de imagen, asegurándose de que la marca que lleva quede alineada con la marca de la máquina.
La inserción se detiene al alcanzar la cubierta de plástico.

2. Retire la cubierta de plástico.
3. Pellizque los bloqueos y presiónelos sobre los lados izquierdo y derecho de la unidad de imagen

Bloquee la unidad de imagen.

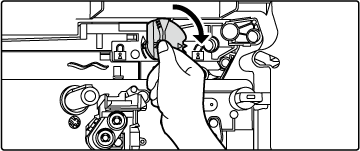

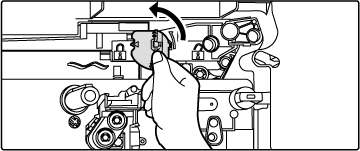

Gire el bloqueo de la izquierda de la unidad de imagen 90 grados hacia la izquierda. Gire el bloqueo de la derecha de la unidad de imagen 90 grados hacia la derecha.

Bloquee la palanca principal de transferencia de presión de la unidad de transferencia.

Gire la palanca principal de transferencia de presión de la unidad de transferencia 180 grados hacia la derecha para ubicar la marca en la posición de bloqueo ( ).

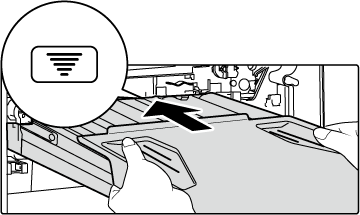

Inserte lentamente el cartucho de tóner en posición horizontal.

Presione la hendidura circular hasta que encaje en su sitio y oiga un "clic".

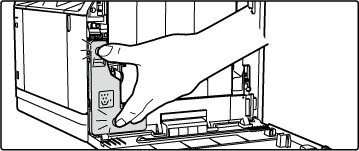

Instale una caja de recogida de tóner.

Presione la hendidura circular hasta que encaje en su sitio y oiga un "clic".

Cierre la cubierta lateral derecha.

Sujétela por ambos lados y ciérrela.
