REMPLACEMENT DE L'UNITÉ D'IMAGERIE

Mettez la machine hors tension.

Après avoir éteint la machine, débranchez-la de la prise secteur.
Pour plus d'informations sur la mise hors tension de la machine, reportez-vous à la section «  MISE SOUS TENSION ».

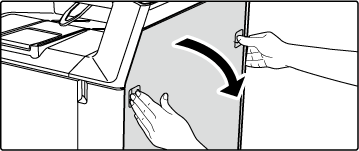

Ouvrez le capot latéral droit.

Tenez les deux côtés et ouvrez-les.

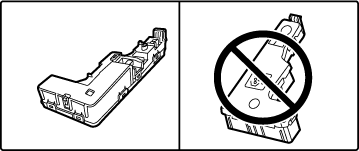

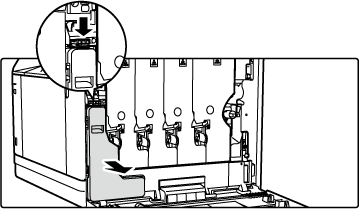

Retirez la cartouche de récupération du toner.

Tout en appuyant doucement sur le crochet situé en haut de la cartouche de récupération du toner, tirez la cartouche de récupération du toner vers vous.

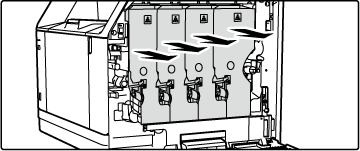

Retirez toutes les cartouches de toner.

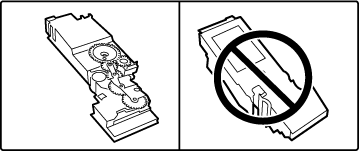

Étalez du papier journal ou un objet similaire à l'avance à l'endroit où vous placerez la cartouche de toner.

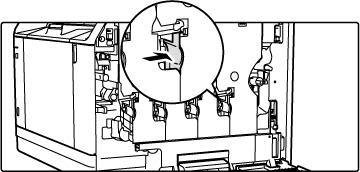

Appuyez sur le verrouillage situé en bas de la cartouche de toner pour la déverrouiller et tirez la cartouche de toner vers vous.

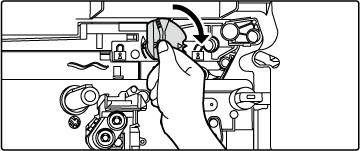

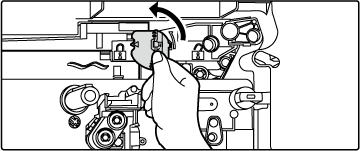

Déverrouillez le levier de transfert de pression de l'unité de transfert primaire.

Tournez le levier de transfert de pression de l'unité de transfert primaire de 180 degrés vers la gauche pour placer le repère sur la position déverrouillée ( ).

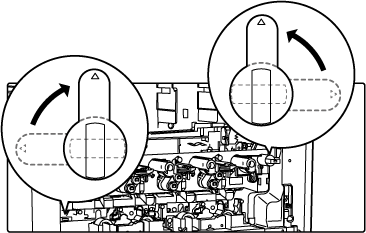

Déverrouillez l'unité d'imagerie.

Tournez le verrouillage gauche de l'unité d'imagerie de 90 degrés vers la droite. Tournez le verrou droit de l'unité d'imagerie de 90 degrés vers la gauche.

Retirez l'unité d'imagerie.

Commencez par pincer les verrouillages sur les côtés gauche et droit de l'unité d'imagerie et retirez-la lentement et à l'horizontale.
Au centre, relâchez le verrouillage tout en le maintenant enfoncé pour l'empêcher de tomber, et retirez-le en tenant fermement les deux côtés avec les deux mains.

Installer la nouvelle unité d'imagerie

1. Insérez l'unité d'imagerie en vous assurant que le repère sur l'unité d'imagerie est aligné avec le repère sur la machine.
L'insertion s'arrête au niveau du capot en plastique.

2. Retirez le capot en plastique.
3. Pincer et pousser les verrouillages sur les côtés gauche et droit de l'unité d'imagerie

Verrouillez l'unité d'imagerie.

Tournez le verrouillage gauche de l'unité d'imagerie de 90 degrés vers la gauche. Tournez le verrouillage droit de l'unité d'imagerie de 90 degrés vers la droite.

Verrouillez le levier de transfert de pression de l'unité de transfert primaire.

Tournez le levier de transfert de pression de l'unité de transfert primaire de 180 degrés vers la droite pour placer le repère sur la position verrouillée ( ).

Insérez lentement la cartouche de toner dans son logement.

Appuyez sur l'encoche arrondie jusqu'à ce qu'elle s'enclenche en position.

Installez une cartouche de récupération du toner.

Appuyez sur l'encoche arrondie jusqu'à ce qu'elle s'enclenche en position.

Fermez le capot de droite.

Tenez les deux côtés et fermez.
