MANUTENZIONE ORDINARIA

Pulire periodicamente la macchina, al fine di garantire costanti prestazioni di elevata qualità.

Avvertenza

Non utilizzare spray infiammabili per pulire la macchina. Se il gas proveniente dalla bomboletta spray entra in contatto con i componenti elettrici caldi o con l'unità fusore all'interno della macchina, potrebbero verificarsi incendi o scosse elettriche.

Attenzione

  • Non utilizzare solventi, benzene o sostanze volatili simili per pulire la macchina. Potrebbero rovinare o scolorire l'alloggiamento.
  • Utilizzare un panno morbido per rimuovere delicatamente lo sporco dall'area del pannello di controllo con finitura a specchio (illustrata a destra). Se si utilizza un panno ruvido o se strofina con forza, la superficie potrebbe danneggiarsi.

PULIZIA DELL'UNITÀ LASER

Se l'unità laser all'interno della macchina si sporca, è possibile che sull'immagine stampata si formino delle righe (righe colorate).
Identificazione delle righe colorate causate dall'unità laser sporca

  • Righe colorate appaiono sempre nello stesso punto.
  • Le righe colorate sono parallele alla direzione di alimentazione della carta.
  • Le righe colorate appaiono sulla stampa da un computer.
Se vi presentano condizioni simili a quanto sopra, pulire l'unità laser come spiegato di seguito.

Aprire lo sportello laterale destro.

Sostenere da entrambi i lati e aprire.

Rimuovere tutte le cartucce del toner.

Allargare preventivamente un giornale o simile su cui posizionare la cartuccia del toner.
Premere il blocco nella parte inferiore della cartuccia del toner per sbloccarla quindi tirare la cartuccia verso di sé.

Attenzione

Ricordare di posizionare la cartuccia del toner rimossa con gli ingranaggi rivolti verso l'alto.

Estrarre l'utensile di pulizia per l'unità laser.

L'utensile di pulizia è fissato allo sportello anteriore.
  1. Tirare la manopola sul lato destro dell'utensile di pulizia per rimuoverlo dal gancio.
  2. Posizionare la manopola sul retro, attraverso la parte superiore del gancio.
  3. Ruotare il dispositivo di pulizia intorno al risalto per staccarlo dal gancio sinistro.

Pulire l'unità laser.

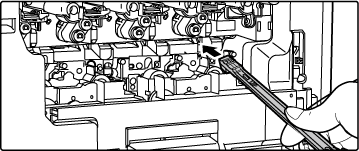

  1. Orientare il pulitore verso il basso e inserire lentamente l'utensile nel foro da pulire.
    2. Assicurarsi di puntare il pulitore verso il basso.

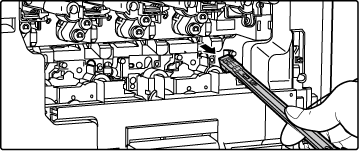

  2. Inserire fino in fondo l'utensile di pulizia nel foro, quindi estrarlo.

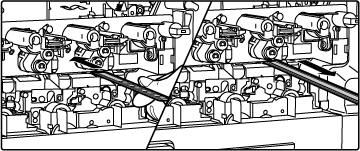

    3. Estrarre l'utensile di pulizia fino a quando non si sente la punta dell'utensile allontanarsi dalla superficie dell'unità laser da pulire.
  3. Ripetere il passaggio 2 per due o tre volte, quindi rimuovere l'utensile di pulizia.

Ripetere il punto da 4 per pulire tutti i fori presenti nell'unità laser (4 fori).

Sono quattro i punti in cui effettuare la pulizia dell'unità laser, compreso quello di cui al passaggio 4. Pulire tutti i fori.

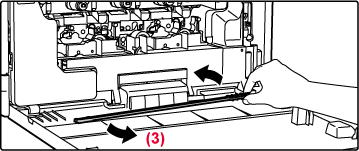

Riporre l'utensile di pulizia.

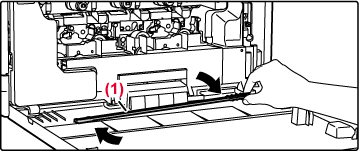

  1. Agganciare l'utensile di pulizia al risalto, girarlo intorno ad esso, quindi agganciare il bordo (il lato al quale è fissato il pulitore) sul gancio sinistro.

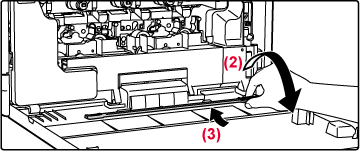

  2. Mettere il lato destro dell'utensile di pulizia sul gancio per posizionarlo di lato.
  3. Ruotare l'utensile di pulizia sul gancio.

Installare tutte le cartucce del toner in posizione orizzontale

(1) Giallo
(2) Magenta
(3) Ciano
(4) Nero

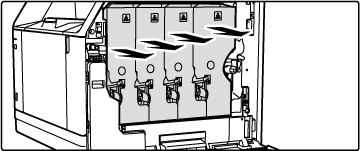

  1. Inserire le cartucce del toner in ciascuna posizione indicante il colore.
  2. Spingerla saldamente fino ad udire uno scatto.
    3. Spingere nella rientranza arrotondata presente su ciascuna cartuccia del toner.
Non è possibile installare una cartuccia di toner di un altro colore. Assicurarsi di installare la cartuccia dello stesso colore.

Chiudere lo sportello lato destro.

Sostenere da entrambi i lati e chiudere.

PULIZIA DEL RULLO DI ALIMENTAZIONE DEL VASSOIO DI BYPASS

Se la carta si inceppa di frequente quando si alimentano buste o carta pesante attraverso il vassoio bypass, strofinare la superficie del rullo di alimentazione con un panno morbido inumidito con acqua o un detergente neutro.

PULIZIA DEL RULLO DI ALIMENTAZIONE DEL VASSOIO

Se la carta nel vassoio si inceppa spesso, abbassare la piastra di pressione al centro finché si blocca e strofinare la superficie del rullo di alimentazione con un panno morbido, inumidito con acqua.

Rimozione del vassoio dalla macchina.

Quando il vassoio viene estratto, si ferma al centro e non può essere rimosso senza estrarlo.
Quando il vassoio si arresta, sollevarlo delicatamente ed estrarlo per rimuoverlo dalla macchina.

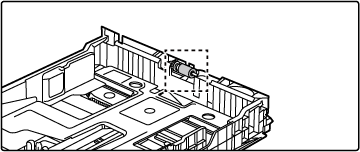

Pulire il rullo di alimentazione.
