UDSKIFTNING AF BILLEDDANNELSESENHEDEN

Advarsel

Billeddannelsesenheden må ikke komme i kontakt med ild. Toner kan spredes og forårsage forbrændinger.
Opbevar billeddannelsesenheden utilgængeligt for mindre børn.

Forsigtig

Udsæt ikke billeddannelsesenheden for direkte sollys eller andet stærkt lys.
Rør eller rids ikke overfladen af tromlen (den grønne del) på billeddannelsesenheden.
Placer ikke billeddannelsesenheden lodret.

Sluk maskinen.

Tag stikket ud af stikkontakten, når du har slukket for maskinen.
Se " SÅDAN TÆNDES DER FOR STRØMMEN" for nærmere oplysninger om, hvordan der slukkes for strømmen til maskinen.

Åbn dækslet i højre side.

Hold i begge sider og åbn.

Fjern beholderen til opsamling af toner.

Træk toneropsamlingsbeholderen mod dig selv, mens du forsigtigt trykker ned på krogen øverst på toneropsamlingsbeholderen.

Læg papir, for eksempel avispapir, på en plan overflade, før du stiller beholderen til opsamling af toner fra dig. Placer beholderen til opsamling af toner på avispapiret. Ret ikke hullerne ned, da brugt toner vil spilde ud.

Fjern alle tonerpatronerne.

Spred avispapir eller lignende ud på forhånd på det sted, hvor du vil placere tonerpatronen.

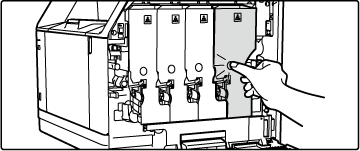

Tryk på låsen i bunden af tonerpatronen for at låse den op, og træk tonerpatronen mod dig selv.

Forsigtig

Når den fjernede tonerpatron sættes i, skal du sørge for at placere den med den gearmonterede side opad.

Lås trykoverføringshåndtaget op på den primære overførselsenhed.

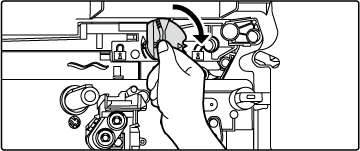

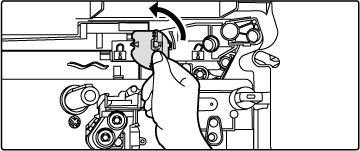

Drej trykoverførselshåndtaget på den primære overførselsenhed 180 grader til venstre for at indstille

mærket til den ulåste (

) position.

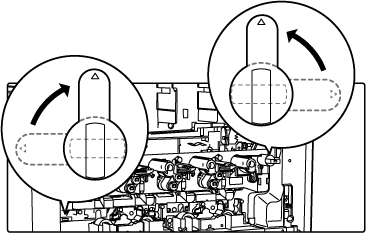

Lås billeddannelsesenheden op.

Drej den venstre lås på billeddannelsesenheden 90 grader til højre. Drej billeddannelsesenhedens højre lås 90 grader til venstre.

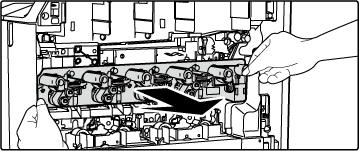

Fjern billeddannelsesenheden.

Klem først låsene på venstre og højre side af billeddannelsesenheden, og træk den langsomt og vandret ud.
Slip låsen i midten, mens du holder låsen nede for at forhindre, at den falder ud, og træk den ud ved at holde godt fast i begge sider med begge hænder.

Forsigtig

Billeddannelsesenheden er tung og skal håndteres med forsigtighed.

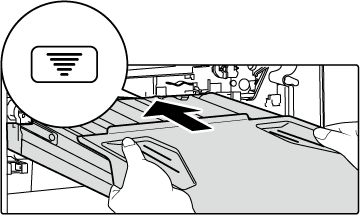

Installer den nye billeddannelsesenhed

Sæt billeddannelsesenheden i, og sørg for, at mærket på billeddannelsesenheden er på linje med mærket på maskinen.

Tag plastikdækslet af.

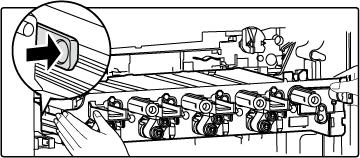

Klem og skub låsene på venstre og højre side af billeddannelsesenheden ind.

Forsigtig

Billeddannelsesenheden kan kun installeres i maskinen umiddelbart efter åbning af pakken.
Når du holder billeddannelsesenheden, skal du sørge for at holde i plastikdækslet. (Rør ikke ved den grønne del).

Lås billeddannelsesenheden.

Drej den venstre lås på billeddannelsesenheden 90 grader til venstre. Drej billeddannelsesenhedens højre lås 90 grader til højre.

Lås trykoverføringshåndtaget på den primære overførselsenhed.

Drej trykoverførselshåndtaget på den primære overførselsenhed 180 grader til højre for at indstille

mærket til den låste (

) position.

Indsæt forsigtigt tonerpatronen på niveauet.

Tryk den afrundede fordybning ind, indtil den “klikker” på plads.

Installer en beholder til opsamling af toner.

Tryk den afrundede fordybning ind, indtil den “klikker” på plads.

Luk højre sidepanel.

Hold i begge sider og luk.

Når du har brugt en billeddannelsesenhed, skal du pakke den i den kasse, og med det pakkemateriale og den pose, der blev brugt til den oprindelige billeddannelsesenhed. Din servicetekniker indsamler dem i forbindelse med serviceringen.
