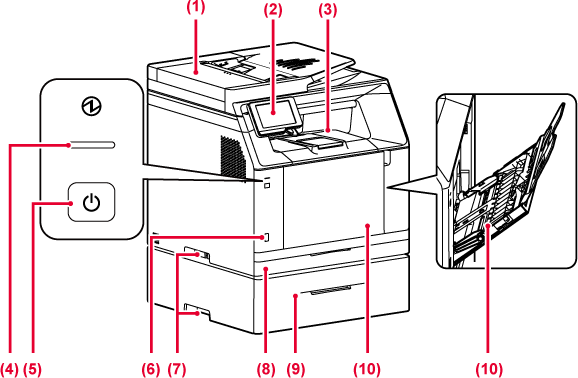

Mehrere Originale
können eingezogen und gescannt werden. Beide Seiten von beidseitig
bedruckten Originalen können gleichzeitig automatisch gescannt werden.
Auf diesem Panel
befindet sich die Datenanzeige und das Touch-Panel.
Mit dem Touch-Panel können all diese Funktionen ausgeführt
werden.
In diesem Fach werden
empfangene Faxe und gedruckte Papiere ausgegeben.
Beim Drucken auf Papier größer A4 (8-1/2" x 11")
oder beim Drucken von großen Mengen die Facherweiterung herausziehen.
Diese Anzeige leuchtet,
sobald der Stecker
des Geräts in die Steckdose gesteckt wird.
Wenn die [Ein/Aus]-Taste nicht unmittelbar nach Einstecken
des Netzsteckers in der Steckdose gedrückt wird, fängt die Anzeige
an, blau zu blinken.
Verwenden Sie diese
Taste, um das Gerät ein- oder auszuschalten.
Hier wird ein USB-Gerät,
z. B. ein USB-Speichergerät, an das Gerät angeschlossen.
Unterstützt USB 2.0 (Hi-Speed).
Den Griff zum Bewegen
des Geräts greifen.
Legen Sie in dieses
Fach Papier ein.
Legen Sie in dieses
Fach Papier ein.
Verwenden Sie diesen
Einzug, um das Papier manuell einzulegen.
Öffnen Sie beim Einlegen von Papier auch das Auszugsfach.
* Peripheriegerät.

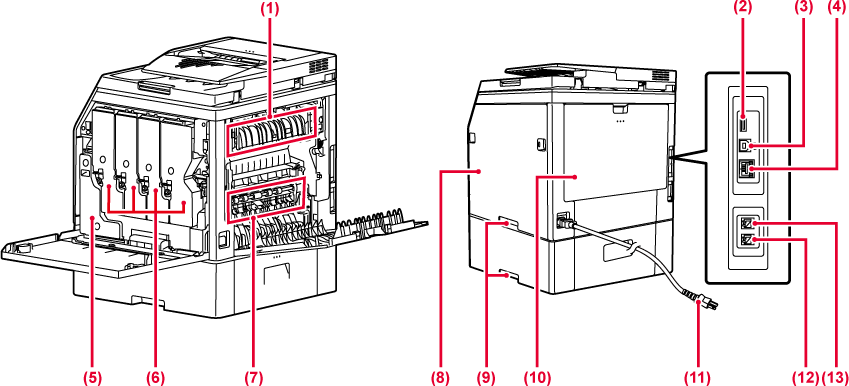

Hier wird Hitze erzeugt,
um das auf das Papier übertragene Bild zu fixieren.
Warnung
Die Fixiereinheit ist heiß. Vorsicht vor Verbrennungen beim Beseitigen eines Papierstaus.Hier wird ein USB-Gerät,
z. B. ein USB-Speichergerät, an das Gerät angeschlossen. Unterstützt
USB 2.0 (Hi-Speed).
Dieser Anschluss
wird vom Gerät nicht verwendet.
Schließen Sie das
LAN-Kabel an diesem Anschluss an, wenn das Gerät in Verbindung mit
einem Netzwerk verwendet wird.
Verwenden Sie ein abgeschirmtes LAN-Kabel.
In diesem Behälter
wird der überschüssige Toner gesammelt, der nach dem Drucken anfällt.
AUSTAUSCH DES TONERSAMMELBEHÄLTERS
Diese Patrone enthält
Toner.
Wenn eine Tonerpatrone leer wird, muss sie durch
eine neue ersetzt werden.
Beim Farbdruck werden
die Tonerbilder aller vier Farben auf den einzelnen Bildtrommeln
auf dem Transferband zusammengemischt.
Beim Schwarzweißdruck wird nur das schwarze Tonerbild
auf das Transferband übertragen.
Vorsicht
Berühren oder beschädigen Sie das Transferband nicht.Öffnen Sie diese
Abdeckung, um eine Tonerpatrone auszutauschen.
Den Griff zum Bewegen
des Geräts greifen.
Öffnen Sie diese
Abdeckung, um einen Papierstau zu entfernen.
Und öffnen Sie diese beim Ändern
der Benutzereinstellungen, um einen Umschlag zu drucken.
Bei der Verwendung
der Faxfunktion des Geräts wird an dieser Buchse die Telefonleitung
angeschlossen.
Bei der Verwendung
der Faxfunktion des Geräts kann an dieser Buchse ein Durchwahltelefon
angeschlossen werden.
Öffnen Sie diese
Abdeckung, um einen Papierstau zu entfernen.
Diese Abdeckung wird auch geöffnet, um die Einzugsrolle
des Papiereinzugs zu reinigen.

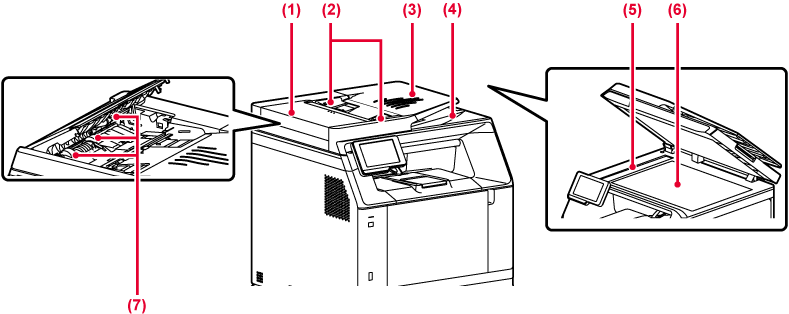

Diese Führungen stellen
sicher, dass das Original ordnungsgemäß gescannt wird.
Passen Sie die Führungen der Breite des Originals
an.
Legen Sie das Original
ein.
Legen Sie das Original mit der Druckseite nach oben
ein.
Das Original wird
nach dem Scannen in diesem Fach ausgegeben.
Die im automatischen
Originaleinzug eingelegten Originale werden hier gescannt.
REINIGUNG DES VORLAGENGLASES UND DES AUTOMATISCHEN ORIGINALEINZUGS
Wenn Sie Bücher oder dicke Originale scannen möchten, die nicht über den automatischen Originaleinzug eingezogen werden können, müssen diese auf dieses Glas gelegt werden.
Diese Rolle dreht
sich, um das Original automatisch einzuziehen.

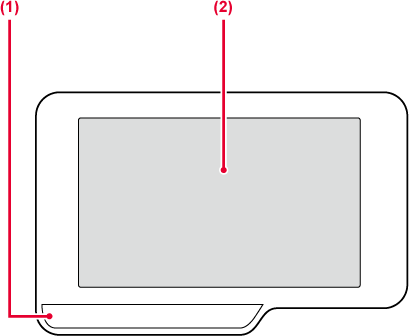

In diesem Abschnitt werden die Namen und
Funktionen der jeweiligen Teile des Bedienfelds beschrieben.
Diese Anzeige leuchtet
und blinkt während der Ausführung eines Auftrags oder wenn ein Papierstau entsteht.
Auf dem Display des
Touch-Panels werden Meldungen und Tasten angezeigt.
Das Gerät wird bedient, indem Sie die angezeigten Tasten
direkt berühren.
Vorsicht
Beim EIN-/AUSSCHALTEN des Geräts, bei der
Benutzerauthentifizierung, nachdem sich der Benutzer mithilfe der IC-Karte
angemeldet hat, beim Anschluss eines USB-Speichergeräts am Gerät,
beim Starten eines Auftrags über das Bedienfeld des Geräts, bei
der Bildanpassung oder beim Hinzufügen von Toner, beim Faxeingang
oder wenn ein Fehler im Gerät auftritt, leuchtet die LED-Lampe als
Reaktion auf die Anforderung des Benutzers blau, weiß und orangefarben und
informiert den Benutzer dadurch über den Gerätestatus.
Das Leuchtmuster ist je nach Status unterschiedlich.
| Leuchtfarbe | Leuchtmuster | Status |
|---|---|---|
|
Blau |
Muster 1 |
In Bearbeitung befindlicher Auftrag, z. B. Papierzufuhr oder Ausgabe. |
|
Muster 2 |
Gerät ist im Bereitschaftsmodus oder einem anderen Status, in dem Aufträge angenommen werden können. |
|
|
Muster 3 |
Im Originaleinzug wurde ein Original eingelegt. |
|
|
Blinkt |
Ein Fax ist eingegangen. |
|
|
Orangefarben |
Leuchtet* |
Fehler, die nicht zum Anhalten des Gerätebetriebs führen, wie z. B. zur Neige gehender Toner. |
|
Blinkt* |
Fehler, die zum Anhalten des Gerätebetriebs führen, wie z. B. Papierstau und Toner leer. |
* Wenn sich der leuchtende und blinkende Status überschneiden, hat der blinkende Status Priorität.
