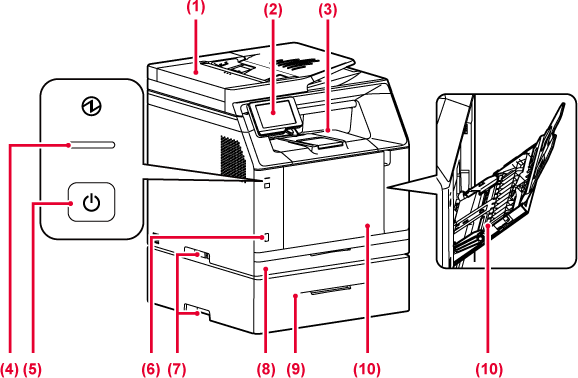

Se syöttää ja skannaa
automaattisesti useita alkuperäisiä asiakirjoja. Yhdellä kertaa
voidaan skannata 2-puolisten alkuperäisten molemmat sivut.
Tässä paneelissa
on tietojen merkkivalo ja kosketusnäyttö.
Näitä toimintoja ohjataan kosketusnäytöllä.
Vastaanotetut faksit
ja tulostetut paperit toimitetaan tälle tasolle.
Vedä ulos tulostuksen jatkotaso, kun tulostat paperille, joka
on leveämpi kuin A4 (8-1/2" x 11") tai kun tulostat suuria määriä.
Tämä merkkivalo palaa,
kun
laitteen virtapistoke on työnnetty.
Se vilkkuu sinisenä sinä aikana, jolloin [Virta]-painiketta ei
käytetä, välittömästi sen jälkeen, kun virtapistoke on kytketty
pistorasiaan.
Laitteen virta kytketään
ja katkaistaan tällä painikkeella.
Liitäntää käytetään
USB-laitteen, kuten USB-muistin, kytkemiseen laitteeseen.
Tukee USB 2.0:aa (suurinopeuksinen).
Tartu siihen, kun
liikutat laitetta.
Säilytä paperia tällä
tasolla.
Säilytä paperia tällä
tasolla.
Käytä tätä tasoa
paperin syöttämiseen manuaalisesti.
Kun lisäät paperia, avaa myös jatkokaukalo.
* Lisävarusteet.
Lämpöyksikössä syntyy
lämpöä, joka auttaa siirtämään kuvan paperille.
Varoitus
Lämpöyksikkö on kuuma. Varo polttamasta itseäsi, kun poistat tukoksia.Liitäntää käytetään
USB-laitteen, kuten USB-muistin, kytkemiseen laitteeseen. Tuetut
muodot: USB 2.0 (Hi-Speed).
Laite ei käytä tätä
liitintä.
Yhdistä LAN-johto
tähän liittimeen silloin, kun laitetta käytetään verkossa.
Käytä suojattua LAN-johtoa.
Tulostuksen jälkeen
jäljelle jäänyt ylimääräinen väriainekerätään tähän säiliöön.
Tämä kasetti sisältää
väriainetta.
Kun värikasetin väriaine loppuu, vaihde se uuteen.
Väritulostuksessa
valoa johtavien rumpujen neljä väriä yhdistetään siirtohihnalla.
Mustavalkoisessa tulostuksessa vain musta väri siirretään
siirtohihnalle.
Huomautus
Älä kosketa tai vahingoita siirtohihnaa.Avaa tämä kansi,
kun vaihdat väriainekasetin.
Tartu siihen, kun
liikutat laitetta.
Paperitukokset poistetaan
avaamalla tämä kansi.
Ja avaa, kun käyttää muuttaa
asetusta kirjekuoren tulostamiseksi.
Puhelinlinja kytketään
tähän liitäntään, kun käytetään laitteen faksitoimintoa.
Puhelin voidaan kytkeä
tähän liitäntään, kun käytetään laitteen faksitoimintoa.

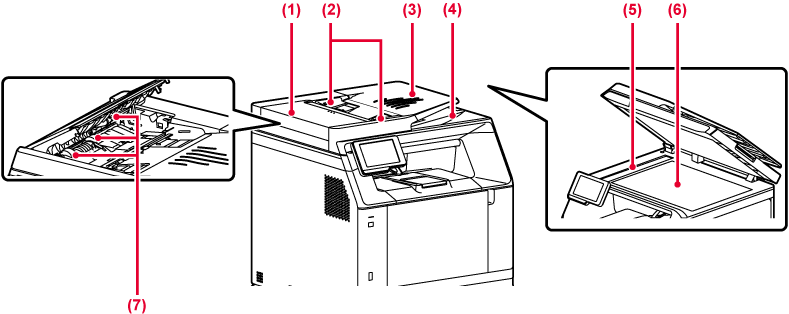

Avaa tämä kansi alkuperäisen
tukoksen poistamiseksi.
Myös tämä kansi avataan paperinsyöttötelan puhdistusta varten.
Nämä ohjaimet auttavat
skannaamaan alkuperäisen asiakirjan oikein.
Säädä ohjaimet alkuperäisen asiakirjan leveyden mukaan.
Aseta alkuperäinen.
Aseta alkuperäinen tulostuspuoli ylöspäin.
Alkuperäinen lähetetään
skannauksen jälkeen tälle tasolle.
Automaattiseen syöttölaitteeseen
asetetut alkuperäiset skannataan täällä.
Jos haluat skannata kirjoja tai muita paksuja alkuperäisiä, joita ei voi syöttää automaattisen asiakirjan syöttölaitteen kautta, aseta ne valotuslasille.
Tela pyörii ja syöttää
alkuperäisen automaattisesti.
Tässä osassa kuvataan käyttöpaneelin osien
nimet ja toiminnot.
Tämä merkkivalo palaa
ja vilkkuu työn suorittamisen aikana tai kun tapahtuu paperitukos.
Viestit ja näppäimet
näkyvät kosketuspaneelin näytössä.
Laitetta käytetään suoraan osoitettuja näppäimiä koskemalla.
Huomautus
Kun kytketään laitteen virta PÄÄLLE/POIS,
käyttäjän todennuksessa, kun käyttäjä on kirjautunut sisään käyttämällä IC-korttia,
kun yhdistetään USB-muisti laitteeseen, kun käynnistetään työ laitteen
ohjauspaneelista tai kuvan säädön aikana tai kun lisätään väriainetta,
vastaanotetaan faksia tai laitteessa on tapahtunut virhe, LED palaa
sinisenä, valkoisena ja oranssina vastauksena käyttäjän pyyntöön/toimenpiteeseen
ilmoittaen käyttäjälle laitteen tilan.
Syttymiskuviot riippuvat tilasta.
| Syttymisväri | Syttymiskuviot | Tila |
|---|---|---|
|
Sininen |
Kuvio 1 |
Työ käynnissä, kuten paperi syöttö tai tulostus. |
|
Kuvio 2 |
Valmiustila tai muu tila, jossa töitä voidaan hyväksyä. |
|
|
Kuvio 3 |
Alkuperäinen on asetettu asiakirjan syöttölaitteeseen. |
|
|
Vilkkuu |
On vastaanotettu faksi. |
|
|
Oranssi |
Palaa* |
Virheet, jotka eivät pysäytä laitteen toimintaa kuten väriaine lähes loppunut. |
|
Vilkkuu* |
Virheet, jotka pysäyttävät laitteen toimintaa kuten tukokset tai väriaineen loppuminen. |
* Jos palava tila ja vilkkuva tila osuvat päällekkäin, vilkkuva tila saa etusijan.
