SÄÄNNÖLLINEN HUOLTO

Laite on puhdistettava säännöllisesti, jotta se toimisi moitteettomasti.

Varoitus

Älä puhdista laitetta helposti syttyvillä suihkeilla. Jos suihkeen kaasu pääsee kosketukseen kuumien sähkökomponenttien tai laitteen lämpöyksikön kanssa, seurauksena voi olla tulipalo tai sähköisku.

Huomautus

Älä puhdista laitetta tinnerillä, bensiinillä tai muilla haihtuvilla puhdistusaineilla. Ne voivat haalistaa tai aiheuttaa värivaurioita laitteen koteloon.
Pyyhi pehmeällä liinalla lika pois käyttöpaneelin peilikiillotetulta pinnalta (näkyy oikealla). Jos käytät jäykkää liinaa tai hankaat voimakkaasti, pinta voi vahingoittua.

VALOTUSLASIN JA AUTOMAATTISEN SYÖTTÖLAITTEEN PUHDISTAMINEN

Pyyhi osat puhtaalla ja pehmeällä liinalla.
Kostuta liinaa tarvittaessa vedellä tai pienellä määrällä neutraalia pesuainetta. Pyyhi alue tämän jälkeen puhtaaksi kuivalla liinalla.
Esimerkki viivoista kuvassa

Valotuslasi

Asiakirjan taustalevyn arkki

SKANNAUSALUE

Jos näkyy mustia tai valkoisia raitoja automaattisella syöttölaitteella skannatuissa kuvissa, puhdista skannausalue (ohut pitkä lasi valotuslasin vieressä).

Avaa automaattinen syöttölaite.

Puhdista valotuslasin skannausalue.

Avaa automaattisen syöttölaitteen asiakirjan skannausalueen kansi.

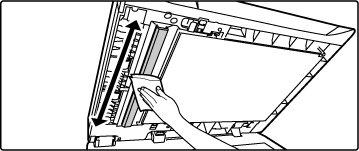

Puhdista automaattisen syöttölaitteen asiakirjan skannausalue.

Sulje automaattisen syöttölaitteen asiakirjan skannausalueen kansi.

LASERYKSIKÖN PUHDISTAMINEN

Kun laitteen sisällä oleva laseryksikkö likaantuu, tulostetussa kuvassa voi näkyä viivakuvioita (värillisiä raitoja).
Likaisen laseryksikön aiheuttamien valkoisten raitojen (värillisten raitojen) tunnistus

Värilliset raidat tulevat aina samaan kohtaan.
Värilliset raidat kulkevat paperin syöttösuuntaan.
Värilliset raidat näkyvät paitsi kopiokoneen tuottamissa tulosteissa myös tietokoneesta tulostetuissa tulosteissa. (Samat viivat näkyvät sekä kopioissa että tulosteissa.)

Jos tapahtuu edellä kuvattuja tilanteita, puhdista laseryksikkö seuraavassa kuvatulla tavalla.

Avaa oikeanpuoleinen kansi.

Pidä paikallaan molempia puolia ja avaa.

Poista kaikki väriainekasetit.

Levitä sanomalehti tai muuta vastaavaa etukäteen paikkaan, johon asetat väriainekasetin.

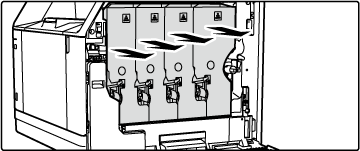

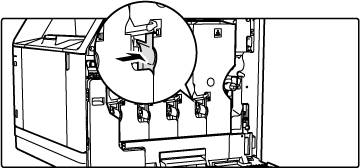

Paina väriainekasetin pohjassa olevaa lukitsinta sen vapauttamiseksi ja vedä väriainekasettia itseäsi kohti.

Huomautus

Kun asetat poistetun väriainekasetin, muista asettaa se hammasrattaallinen puoli ylöspäin.

Poista laseryksikön puhdistustyökalu.

Puhdistustyökalu on kiinnitetty etukanteen.

Vedä puhdistustyökalun oikeanpuoleista nuppia sen irrottamiseksi koukusta.
Aseta nuppi taustapuolella koukun yläosan poikki.

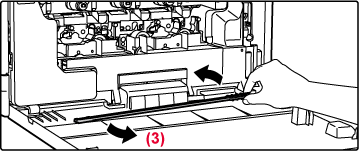

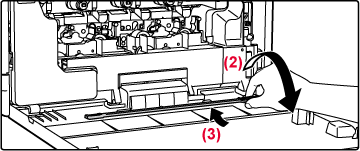

Käännä puhdistusvälinettä kohouman ympärillä sen irrottamiseksi vasemmanpuoleisesta koukusta.

Laseryksikön puhdistaminen

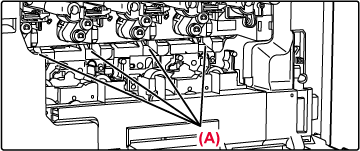

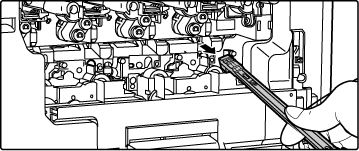

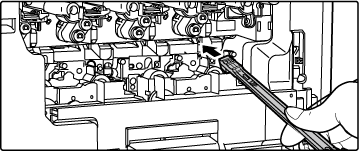

Suuntaa puhdistin alaspäin ja työnnä työkalu hitaasti puhdistettavaan aukkoon.

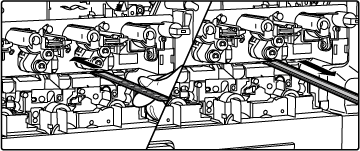

Työnnä puhdistustyökalu kokonaan aukkoon ja vedä sitten takaisin ulos.

Toista vaihe 2 kaksi tai kolme kertaa ja poista sitten puhdistustyökalu.

Puhdista laseryksikön kaikki aukot (4 aukkoa) toistamalla vaihetta 4.

Laseryksikkö puhdistetaan neljästä paikasta, mukaan lukien vaiheessa 4 puhdistetut paikat. Puhdista kaikki aukot.

Aseta puhdistustyökalu takaisin.

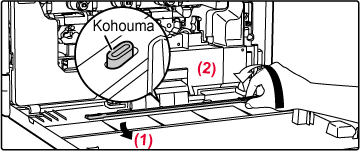

Kiinnitä puhdistustyökalu kohoumaan ja käännä sitä sen ympäri sekä aseta sitten reuna (puhdistimen puoli) vasempaan koukkuun.
Aseta puhdistustyökalin oikea puoli koukun yli sen laittamiseksi lähellä olevalle puolelle.
Käännä puhdistin koukkuun.

Asenna kaikki väriainekasetit vaakasuoraan

(1) Keltainen
(2) Magenta
(3) Syaani
(4) Musta

Laita väriainekasetit kuhunkin väripaikkaan.
Paina voimakkaasti, kunnes kuulet ”napsahtavan” äänen

Jonkin muun väristä väriainekasettia ei voi käyttää. Varmista, että asennat samanvärisen väriainekasetin.

Sulje oikeanpuoleinen kansi.

Pidä paikallaan molempia puolia ja sulje.

OHISYÖTTÖTASON RULLAN PUHDISTAMINEN

Jos paperitukoksia sattuu usein, kun kirjekuoria tai painavaa paperia syötetään ohisyöttötasolle, pyyhi syöttörullan pinta vedellä tai neutraalilla pesuaineella kostutetulla puhtaalla liinalla.

PAPERINSYÖTTÖRULLAN PUHDISTAMINEN

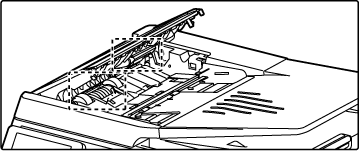

Jos skannatussa alkuperäisessä näkyy viivoja tai muuta likaa käytettäessä automaattista asiakirjan syöttölaitetta, pyyhi telan pinta puhtaalla ja pehmeällä veteen kostutetulla liinalla.

TASON SYÖTTÖTELAN PUHDISTUS

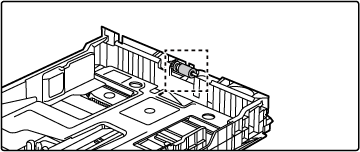

Jos tasolla oleva paperi tukkeutuu usein, paina alas painelevyn keskikohtaa, kunnes se lukkiutuu, ja pyyhi syöttötelan pinta puhtaalla ja pehmeällä veteen kostutetulla liinalla.

Tason laitteesta poistaminen.

Kun taso on vedetty ulos, se pysähtyy keskelle eikä sitä voi poistaa irrottamatta sitä.
Kun taso pysähtyy, nosta sitä varovasti ylös ja vedä se ulos sen poistamiseksi laitteesta.

Puhdista syöttötela.
