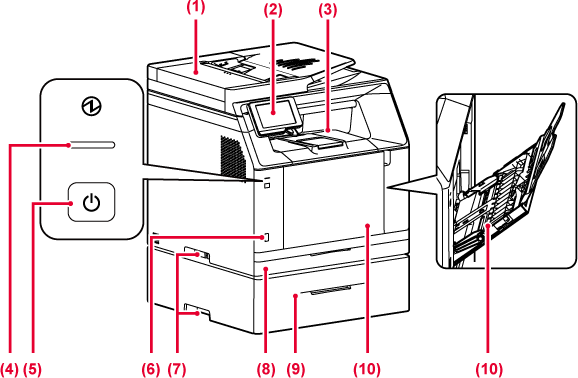

Il charge et numérise
automatiquement plusieurs documents originaux. Le recto et le verso
des originaux peuvent tous 2 être automatiquement numérisés.
Ce panneau comprend
le voyant d'information et l'écran tactile.
Utilisez l'écran tactile pour utiliser chacune de
ces fonctions.
Les fax reçus et
les papiers imprimés sont envoyés sur ce magasin.
Sortez le guide d'extension de sortie lorsque vous imprimez
sur du papier de format supérieur à A4 (8-1/2 po x 11 po) ou lorsque
vous imprimez en grandes quantités.
Ce voyant s'allume
lorsque la prise d'alimentation de la
machine est branchée.
Clignote en bleu lorsque le bouton [Alimentation]
ne fonctionne pas immédiatement une fois fiche insérée dans l' de
la prise.
Ce bouton vous permet
de mettre la machine sous et hors tension.
Il est utilisé pour
relier un périphérique USB tel qu'une clé USB à la machine.
Prend en charge l'USB 2.0 (Haut débit).
Saisissez-la lorsque
vous déplacez l'appareil.
Stockez le papier
dans ce magasin.
Stockez le papier
dans ce magasin.
Servez-vous de ce
magasin pour alimenter le papier manuellement.
Lors du chargement de papier, ouvrez également le guide
d'extension.
CHARGEMENT DU PAPIER DANS LE PLATEAU D'ALIMENTATION AUXILIAIRE
* Périphérique.
Ici, les images transférées
sont thermiquement fixées sur le papier.
Avertissement
L'unité de fusion est chaude. Veillez à ne pas vous brûler lorsque vous retirez du papier mal alimenté.Il est utilisé pour
relier un périphérique USB tel qu'une clé USB à la machine. Prend
en charge l'USB 2.0 (Haut débit).
La machine n'utilise
pas ce connecteur.
Vous pouvez raccorder
le câble réseau à ce connecteur lorsque vous utilisez l'appareil
en réseau.
Utilisez un câble LAN blindé.
Cette cartouche collecte
l’excédent de toner qui demeure après l’impression
REMPLACEMENT DE LA CARTOUCHE DE RÉCUPÉRATION DU TONER
Cette cartouche contient
le toner.
Lorsqu'une cartouche manque de toner, vous devez
la remplacer par une cartouche neuve.
Lors de l’impression
en couleur, les images constituées de toner des quatre couleurs
sur les tambours photoconducteurs sont combinées sur la courroie
de transfert.
Lors de l’impression en noir et blanc, seule l’image constituée
de toner noir est transférée sur la courroie de transfert.
Attention
Veillez à ne pas toucher ou endommager la courroie de transfert.Ouvrez ce capot pour
remplacer une cartouche de toner.
Saisissez-la lorsque
vous déplacez l'appareil.
Ouvrez ce capot pour
éliminer un bourrage papier.
Et ouvrez lorsque l'utilisateur
modifie le réglage d’impression d'enveloppe.
Lorsque la fonction
fax de l'appareil est utilisée, une ligne téléphonique est connectée
à cette prise.
Lorsque la fonction
fax de l'appareil est utilisée, un poste téléphonique peut être
connecté à cette prise.

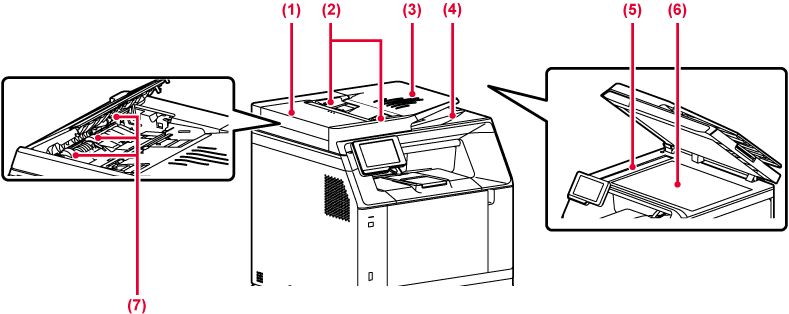

Vous pouvez également
ouvrir ce capot pour extraire le document original bloqué.
Ce capot est également ouvert pour nettoyer le rouleau d'alimentation
papier.
Grâce à ces guides,
le document original est numérisé correctement.
Adaptez la position des guides en fonction de la
largeur du document original.
Placez le document
original.
Placez le document original côté impression vers
le haut.
Le document original
est déchargé vers ce magasin après la numérisation.
Les documents originaux
placés dans le chargeur automatique de documents sont numérisés
ici.
NETTOYAGE DE LA VITRE D'EXPOSITION ET DU CHARGEUR AUTOMATIQUE DE DOCUMENTS
Si vous souhaitez numériser des livres ou d'autres documents originaux épais qui ne peuvent pas être chargés via le chargeur automatique de documents, placez-les sur cette vitre.
Ce rouleau tourne
pour permettre l'alimentation automatique du document original.
Ce chapitre décrit les noms et fonctions
des différents composants du panneau de commande.
Ce voyant s'allume
et clignote pendant l'exécution d'un travail ou en cas de bourrage
papier.
Les messages et les
touches apparaissent sur l'affichage de l'écran tactile.
Vous pouvez utiliser l'appareil en appuyant directement sur
les touches affichées.
Attention
Lors de la mise sous/hors tension de la
machine ; au moment de l'authentification utilisateur lorsque l'utilisateur
s'est connecté avec une carte à puce ; lors de la connexion d'une
clé USB à la machine ; lors du démarrage d'un travail sur le panneau
de commande de la machine ; ou lors du réglage de l'image ou de
l'ajout de toner ; lorsqu'un fax est en cours de réception ou qu'une
erreur s'est produite dans la machine, le témoin s'allume en bleu,
blanc et orange en réponse à la demande/opération de l'utilisateur
pour communiquer l'état de la machine à l'utilisateur.
Les modèles de clignotement diffèrent en fonction de
l'état.
| Couleur de clignotement | Modèles de clignotement | État |
|---|---|---|
|
Bleu |
Modèle 1 |
Travail en cours, tel que l'alimentation de papier ou la sortie de documents imprimés. |
|
Modèle 2 |
État prêt ou autre état lorsque les travaux peuvent être acceptés. |
|
|
Modèle 3 |
Un document original a été placé dans le chargeur de documents. |
|
|
Clignote |
Un fax est en cours de réception. |
|
|
Orange |
Témoins* |
Erreurs qui n'arrêtent pas le fonctionnement de la machine, telles que la cartouche de toner presque vide. |
|
Clignote* |
Erreurs qui arrêtent le fonctionnement de la machine, telles que des bourrages papier et une cartouche de toner vide. |
* Si l'état allumé et l'état clignotant ont lieu en même temps, l'état clignotant est prioritaire.
