MAINTENANCE RÉGULIÈRE

Afin de maintenir les performances de qualité supérieure de la machine, nettoyez régulièrement la machine.

Avertissement

N'utilisez pas de spray inflammable pour nettoyer la machine. Si du gaz entre en contact avec des composants électriques chauds ou l'unité de fusion à l'intérieur de la machine, cela peut entraîner un incendie ou un choc électrique.

Attention

N'utilisez pas de diluant, de benzène, ni d'agents de nettoyage volatiles similaires pour nettoyer la machine. Ils risquent de détériorer ou décolorer le boîtier.
Utilisez un chiffon doux pour essuyer doucement la saleté de la zone du panneau de commande présentant une finition de type miroir (illustré à droite). Si vous utilisez un chiffon rigide ou frottez fort, la surface risque d'être endommagée.

NETTOYAGE DE LA VITRE D'EXPOSITION ET DU CHARGEUR AUTOMATIQUE DE DOCUMENTS

Essuyez les parties avec un chiffon propre et doux.
Si nécessaire, humidifiez le chiffon avec de l'eau ou une faible quantité de détergent neutre. Ensuite, nettoyez-le à l'aide d'un chiffon sec propre.
Exemples de lignes dans l'image

Vitre d'exposition

Feuille de plaque arrière

ZONE DE NUMÉRISATION

Si des lignes noires ou des lignes blanches apparaissent sur les images numérisées avec le chargeur automatique de documents, nettoyez la zone de numérisation (la longue vitre fine près de la vitre d'exposition).

Ouvrez le chargeur automatique de documents.

Nettoyez la zone de numérisation des documents sur la vitre d'exposition.

Ouvrez le capot de la zone de numérisation des documents du chargeur automatique de documents.

Nettoyez la zone de numérisation des documents du chargeur automatique de documents.

Fermez le capot de la zone de numérisation des documents du chargeur automatique de documents.

NETTOYAGE DE L'UNITÉ LASER

Si l'unité laser à l'intérieur de la machine devient sale, des motifs de lignes (lignes de couleur) risquent de se former sur l'image imprimée.
Identification des lignes (lignes de couleur) créées par une unité laser sale

Les lignes de couleur apparaissent toujours au même endroit.
Les lignes de couleur sont parallèles au sens d'alimentation du papier.
Les lignes de couleur apparaissent non seulement sur les copies, mais également sur les travaux imprimés à partir d'un ordinateur. (Les mêmes lignes apparaissent sur les copies et les impressions.)

Si des conditions similaires à celles ci-dessus se produisent, nettoyez l'unité laser en suivant les explications ci-dessous.

Ouvrez le capot latéral droit.

Tenez les deux côtés et ouvrez-les.

Retirez toutes les cartouches de toner.

Étalez du papier journal ou un objet similaire à l'avance à l'endroit où vous placerez la cartouche de toner.
Appuyez sur le verrouillage situé en bas de la cartouche de toner pour la déverrouiller et tirez la cartouche de toner vers vous.

Attention

Lorsque vous placez la cartouche de toner retirée, veillez à ce que le côté monté sur l'engrenage soit orienté vers le haut.

Retirez l'outil de nettoyage de l'unité laser.

L'outil de nettoyage est fixé au capot avant.

Tirez le bouton à droite de l'outil de nettoyage pour le libérer du crochet.
Placez le bouton à l'arrière, au-dessus du crochet.
Tournez l'outil de nettoyage autour du bossage pour le libérer du crochet gauche.

Nettoyez l'unité laser.

Dirigez le dispositif de nettoyage vers le bas et insérez lentement l'outil dans l'orifice à nettoyer.

Insérez complètement l'outil de nettoyage dans l'orifice, puis retirez-le.

Répétez l'étape 2 deux ou trois fois, puis retirez l'outil de nettoyage.

Répétez l'étape 4 pour nettoyer tous les orifices (4 orifices) de l'unité laser.

L'unité laser est nettoyée à 4 emplacements, y compris l'emplacement nettoyé à l'étape 4. Nettoyez tous les orifices.

Replacez l'outil de nettoyage.

Engagez l'outil de nettoyage sur le bossage, faites-le tourner autour, puis placez l'extrémité (côté du dispositif de nettoyage) sur le crochet à gauche.
Positionnez le côté droit de l'outil de nettoyage sur le crochet pour le remettre en place.
Tournez l'outil de nettoyage sur le crochet.

Installer toutes les cartouches de toner horizontalement

(1) Jaune
(2) Magenta
(3) Cyan
(4) Noir

Insérez les cartouches de toner dans chaque emplacement de couleur.
Enfoncez-la fermement jusqu'à ce que vous entendiez un déclic.

Vous ne pouvez pas installer de cartouche d'une autre couleur. Veillez à installer une cartouche de toner de la même couleur.

Fermez le capot de droite.

Tenez les deux côtés et fermez.

NETTOYAGE DU ROULEAU D'ALIMENTATION DU MAGASIN AUXILIAIRE

Si des bourrages papier se produisent fréquemment lors de l'alimentation des enveloppes ou du papier épais via le plateau d'alimentation auxiliaire, nettoyez la surface du rouleau d'alimentation à l'aide d'un chiffon doux propre imbibé d'eau ou de détergent neutre.

NETTOYAGE DU ROULEAU D'ALIMENTATION DU PAPIER

Si des lignes ou autres traces de saleté apparaissent sur le document original numérisé lors de l'utilisation du chargeur automatique de document, nettoyez la surface du rouleau à l'aide d'un chiffon doux propre imbibé d'eau.

NETTOYAGE DU ROULEAU D'ALIMENTATION DU MAGASIN

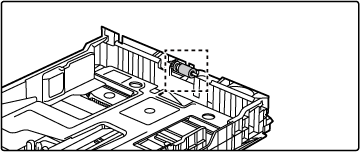

Si des bourrages papier se produisent fréquemment dans le magasin, appuyez au centre de la plaque de pression jusqu'au déclic et nettoyez la surface du rouleau d'alimentation à l'aide d'un chiffon doux propre imbibé d'eau.

Retrait du magasin de la machine.

Lorsque le magasin est retiré, il s'arrête au milieu et ne peut pas être retiré sans l'enlever.
Lorsque le magasin s'arrête, soulevez-le doucement et tirez-le pour le retirer de la machine.

Nettoyez le rouleau d'alimentation.
