VASSOI 1 - 2

Nel vassoio 1 è possibile caricare un massimo di 250 fogli di carta in formato da A6 a A4 (da 5-1/2" x 8-1/2" a 8-1/2" x 14").
Nel vassoio 2 è possibile caricare un massimo di 500 fogli di carta in formato da A6 a A4 (da 5-1/2" x 8-1/2" a 8-1/2" x 14").

Se è stato caricato un tipo o un formato di carta diverso da quello caricato in precedenza, verificare le impostazioni in "Impostazioni (amministratore)". Impostazioni incorrette compromettono la selezione automatica della carta. Possono causare errori di stampa, stampa su carta del formato o del tipo errato o inceppamento della carta.

Attenzione

Non collocare oggetti pesanti sul vassoio né spingere il vassoio verso il basso.

Per verificare il tipo e il formato della carta:
Nella pagina Web, selezionare [Stato] → [Identificazione macchina] → [Stato vassoio di entrata]→ [Impostazioni vassoio carta].
Per impostare il tipo e il formato della carta:
[Impos. vassoio] nella schermata iniziale

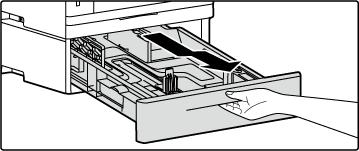

Rimozione del vassoio dalla macchina.

Quando il vassoio viene estratto, si ferma al centro e non può essere rimosso senza estrarlo.
Quando il vassoio si arresta, sollevarlo delicatamente ed estrarlo per rimuoverlo dalla macchina.
Vassoio 1

Vassoio 2

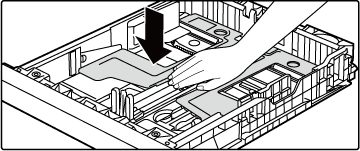

Quando si utilizza il vassoio, premere la parte centrale della piastra di pressione verso il basso, fino a che si blocca in posizione.

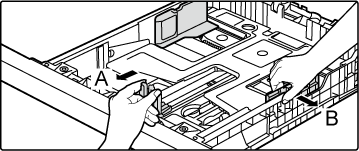

Spostare le piastre delle guide A e B nel vassoio sulla posizione massima.

Le piastre delle guide A e B sono scorrevoli. Spingere la leva della piastra di separazione.

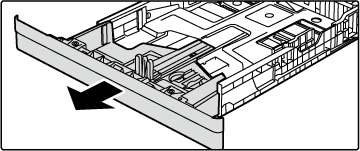

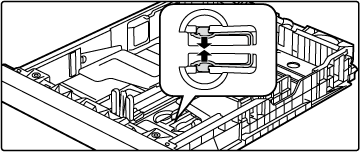

Per caricare la carta di formato 8-1/2" x 14" nel vassoio 1 o 2, rilasciare la manopola e tirare il vassoio fino al punto in cui si blocca. Dopo aver esteso il vassoio, spostare la piastra A nella parte anteriore del vassoio medesimo.

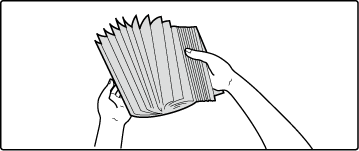

Smazzare la carta.

Smazzare la carta prima di caricarla. Se non si esegue questa operazione, nella macchina potrebbero entrare più fogli contemporaneamente e causare un inceppamento.

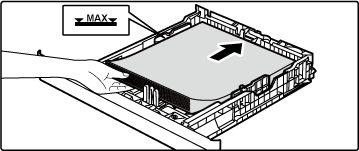

Inserire la carta nel vassoio.

Caricare la carta con il lato di stampa rivolto verso l'alto. La pila non deve superare la linea dell'indicatore (vassoio 1: massimo 250 fogli; vassoio 2: massimo 500 fogli).
Non caricare la carta come mostrato di seguito.

In caso di inceppamento, capovolgere e/o girare la carta e ricaricarla.
Se la carta si arriccia, livellarla prima di caricarla.
Regolare la piastra divisoria in maniera da non lasciare spazi tra la carta e la piastra medesima.
Non aggiungere carta.

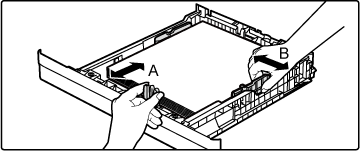

Regolare le piastre delle guide A e B con la carta.

Regolare secondo il formato in modo che la carta non sia troppo stretta o allentata.

Inserire il vassoio nella macchina.

Inserire delicatamente il vassoio nella macchina quindi, quando si ferma al centro, abbassarlo completamente e spingerlo del tutto verso il retro.
Se il vassoio viene inserito forzatamente può far distorcere la carta e causarne l’errata alimentazione.

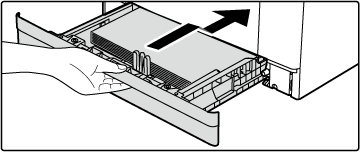

Chiudere il vassoio completamente.

CARICAMENTO DELLE BUSTE NEL VASSOIO

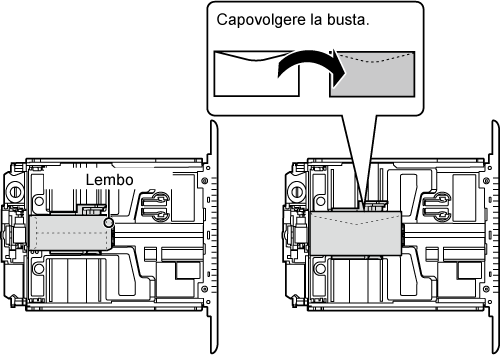

Caricare la carta con il lato da copiare e stampare rivolto verso l'alto. La figura mostra un esempio di stampa sul lato anteriore.
Le buste non devono superare il numero massimo di fogli (20) nel vassoio 1 e il numero massimo (50) nel vassoio 2; non devono superare neanche la linea indicata.
Le buste con lembo triangolare non possono essere utilizzate nel vassoio.

Precauzioni per il posizionamento delle buste

Appianare le pieghe

Verificare che siano piatte, che non contengano aria

Verificare che i quattro bordi piegati siano appiattiti (per il modello con lembi, i tre bordi)

Allineare su una superficie piana

Prima di stampare le buste presenti nel vassoio, effettuare una stampa di prova per controllare i risultati.
Se la busta è piegata appena, è deformata o inclinata, potrebbero verificarsi problemi di inceppamento.
