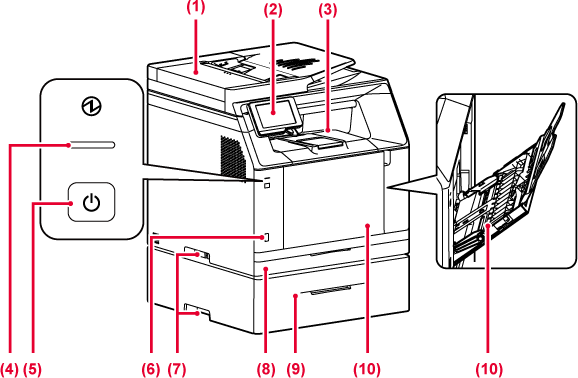

Alimenta ed esegue
scansioni di più originali automaticamente. Consente la scansione
automatica e simultanea di entrambi i lati di originali a 2 facciate.
In questo pannello
si trovano l'indicatore di informazioni e il pannello a sfioramento.
Usare il pannello a sfioramento per utilizzare ciascuna
di queste funzioni.
Vassoio contenente
i fax ricevuti e le stampe.
Quando si stampano fogli di formato superiore a
A4 (8-1/2" x 11") oppure quando si effettuano stampe in grandi quantità,
estrarre il vassoio estensibile di uscita.
Questo indicatore
si accende quando la spina di alimentazione della
macchina è inserita.
Lampeggia con luce blu quando il pulsante [Accensione] non
funziona immediatamente dopo aver inserito la spina di alimentazione
nella presa di corrente.
Usare questo pulsante
per attivare e disattivare l'alimentazione della macchina.
Serve per collegare
alla macchina un dispositivo USB, ad esempio, un dispositivo di
archiviazione USB.
Supporta USB 2.0 (Hi-Speed).
Afferrarla quando
si sposta la macchina.
In questo vassoio
è possibile inserire la carta.
In questo vassoio
è possibile inserire la carta.
Utilizzare il vassoio
per eseguire l’alimentazione manuale dei fogli.
Quando si carica la carta, aprire anche il vassoio estensibile.
* Periferica.
In questa zona si
applica del calore per fondere l'immagine trasferita sulla carta.
Avvertenza
L'unità di fusione è calda. Fare attenzione a non ustionarsi durante la rimozione della carta inceppata.Serve per collegare
alla macchina un dispositivo USB, ad esempio, un dispositivo di
archiviazione USB. Supporta USB 2.0 (Hi-Speed).
La macchina non usa
questo connettore.
Collegare il cavo
LAN a questo connettore quando si utilizza la macchina in rete.
Usare un cavo LAN schermato.
Questo contenitore
raccoglie il toner in eccesso residuo dopo la stampa
SOSTITUZIONE DELLA VASCHETTA RACCOGLI TONER
Questa cartuccia
contiene toner.
Quando il toner in una cartuccia si esaurisce, sostituirla con
una nuova cartuccia.
Durante la stampa
a colori le immagini toner dei quattro colori sui tamburi fotoconduttori
vengono combinate sulla cinghia di trasferimento.
Durante la stampa in bianco e nero solo l'immagine
del toner nero viene trasferita sulla cinghia di trasferimento.
Attenzione
Non toccare né danneggiare la cinghia di trasferimento.Aprire questo coperchio
per sostituire una cartuccia di toner.
Afferrarla quando
si sposta la macchina.
Aprire questo coperchio
per rimuovere la carta inceppata.
Aprire anche quando l'utente
cambia l'impostazione per stampare la busta.
Quando la funzione
fax della macchina è in uso, la linea telefonica è collegata a questa
presa.
Quando la funzione
fax della macchina è in uso, è possibile collegare un telefono interno
a questa presa.

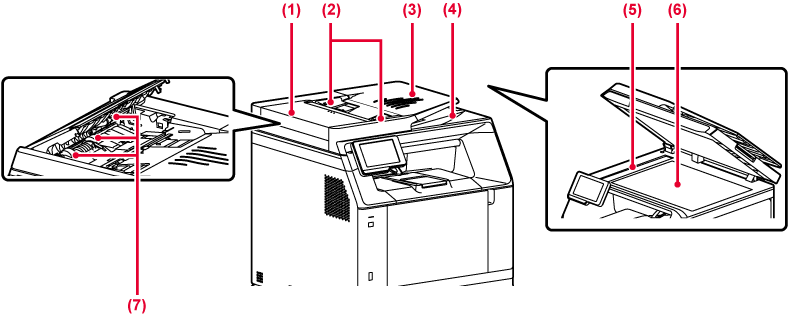

Aprire questo sportello
per eliminare l'originale inceppato.
Questo coperchio viene anche aperto per pulire il
rullo di alimentazione della carta.
Consentono di assicurare
una corretta scansione dell'originale.
Regolare le guide in base alla larghezza dell'originale.
Posizionare l'originale.
Posizionare l'originale con il lato da stampare
rivolto verso l'alto.
Dopo la scansione,
gli originali vengono raccolti in questo vassoio.
Area in cui vengono
digitalizzati gli originali collocati nell'alimentatore automatico
dei documenti.
PULIZIA DEL PIANO DOCUMENTI E DELL'ALIMENTATORE AUTOMATICO DEI DOCUMENTI
Se si desidera eseguire la scansione di un libro o di un altro originale spesso che non può essere inserito attraverso l'alimentatore automatico dei documenti, collocare tali documenti su questo piano.
Il rullo ruota per
alimentare automaticamente l'originale.
In questa sezione vengono descritti i nomi
e le funzioni delle rispettive parti del pannello di controllo.
Questo indicatore
si accende e lampeggia durante l'esecuzione di un lavoro o quando
si verifica un inceppamento della carta.
Sul display del pannello
a sfioramento vengono visualizzati messaggi e tasti.
Per utilizzare la macchina, è possibile toccare direttamente
i tasti visualizzati.
Attenzione
Il LED si accende a luce blu, bianca e arancione
a seguito della richiesta/operazione eseguita dall'utente per comunicare
all'utente lo stato della macchina all'accensione/spegnimento della
macchina, all'autenticazione utente dopo che l'utente ha eseguito
l'accesso tramite scheda IC, connettendo la memoria USB alla macchina,
lanciando un lavoro dal pannello di controllo della macchina oppure
durante la regolazione dell'immagine, l'aggiunta del toner, la ricezione
di un fax o quando si verifica un errore.
Le modalità di accensione variano in base allo stato.
| Colore della luce | Modalità di accensione | Stato |
|---|---|---|
|
Blu |
Modello 1 |
Lavoro in corso, ad esempio l'alimentazione della carta o l'uscita. |
|
Modello 2 |
Stato di pronto o altro stato indicante che è possibile accettare i lavori. |
|
|
Modello 3 |
Un originale è posizionato nell'alimentatore di documenti. |
|
|
Lampeggiante |
Ricezione di un fax in corso. |
|
|
Arancione |
Accesa fissa* |
Errori che non fermano il funzionamento della macchina, quali, ad esempio, il quasi esaurimento del toner. |
|
Lampeggiante* |
Errori che fermano il funzionamento della macchina, quali, ad esempio, gli inceppamenti e l'esaurimento del toner. |
* Se lo stato di accensione si sovrappone a quello di luce lampeggiante, quest'ultimo avrà la priorità.
