SOSTITUZIONE DELL'UNITÀ DI IMAGING

Spegnere la macchina.

Dopo aver spento la macchina, scollegarla dalla presa di alimentazione.
Per informazioni su come spegnere l'alimentazione elettrica della macchina, vedere " ACCENSIONE."

Aprire lo sportello laterale destro.

Sostenere da entrambi i lati e aprire.

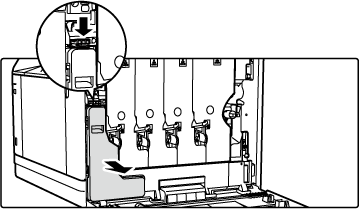

Rimuovere la vaschetta raccogli toner.

Spingere delicatamente verso il basso il gancio sulla sommità della vaschetta raccogli toner, quindi tirare la vaschetta verso di sé.

Rimuovere tutte le cartucce del toner.

Allargare preventivamente un giornale o simile su cui posizionare la cartuccia del toner.

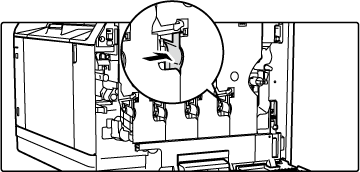

Premere il blocco nella parte inferiore della cartuccia del toner per sbloccarla quindi tirare la cartuccia verso di sé.

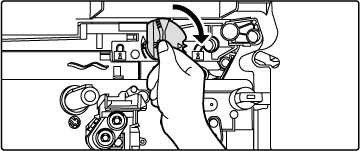

Sbloccare la leva di trasferimento della pressione dell'unità di trasferimento primaria.

Ruotare di 180 gradi a sinistra la leva di trasferimento della pressione dell'unità di trasferimento primaria, in modo che il segno risulti in posizione sbloccata ( ).

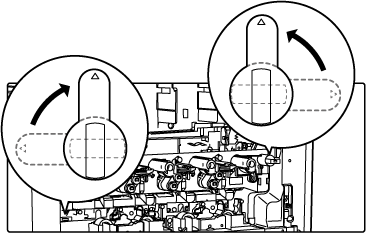

Sbloccare l'unità di imaging.

Ruotare il blocco sinistro dell'unità di imaging di 90 gradi a destra. Ruotare il blocco destro dell'unità di imaging di 90 gradi a sinistra.

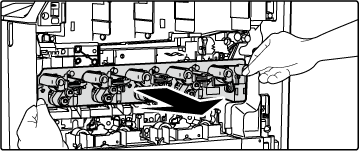

Rimuovere l'unità di imaging.

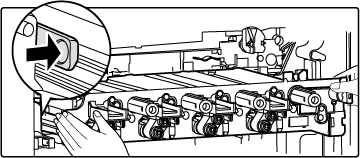

Innanzitutto, prendere i blocchi sui lati destro e sinistro dell'unità di imaging con due dita e tirare lentamente verso l'esterno, mantenendo la posizione orizzontale.
Successivamente, rilasciare il blocco mantenendolo premuto per evitare che cada, quindi estrarlo sostenendolo saldamente con le due mani da entrambi i lati.

Installazione della nuova unità di imaging

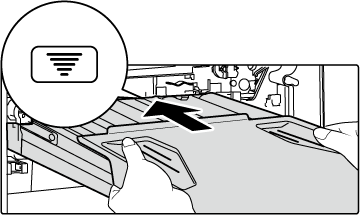

1. Inserire l'unità di imaging, verificando che il segno presente sia allineato a quello sulla macchina.
L'inserimento si ferma sul coperchio di plastica.

2. Rimuovere il coperchio di plastica.
3. Prendere e inserire i blocchi sui lati sinistro e destro dell'unità di imaging.

Bloccare l'unità di imaging.

Ruotare il blocco sinistro dell'unità di imaging di 90 gradi a sinistra. Ruotare il blocco destro dell'unità di imaging di 90 gradi a destra.

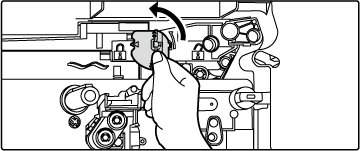

Bloccare la leva di trasferimento della pressione dell'unità di trasferimento primaria.

Ruotare di 180 gradi a destra la leva di trasferimento della pressione dell'unità di trasferimento primaria, in modo che il segno risulti in posizione bloccata ( ).

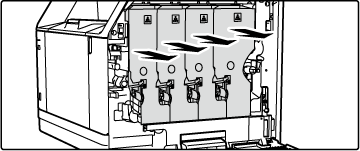

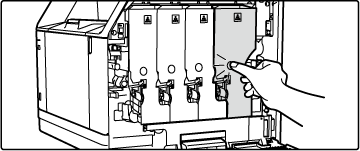

Inserire delicatamente la cartuccia del toner tenendola in piano.

Spingerla nella rientranza arrotondata finché non scatta in posizione.

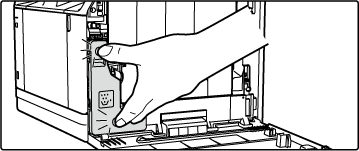

Installare una vaschetta raccogli toner.

Spingerla nella rientranza arrotondata finché non scatta in posizione.

Chiudere lo sportello lato destro.

Sostenere da entrambi i lati e chiudere.
