WYMIANA MODUŁU OBRAZOWANIA

Niebezpieczeństwo

  • Nie wrzucaj modułu obrazowania do ognia. Toner może wyprysnąć i spowodować oparzenia.
  • Moduł obrazowania należy przechowywać poza zasięgiem małych dzieci.

Ostrzeżenie

  • Nie wystawiaj modułu obrazowania na bezpośrednie działanie promieni słonecznych lub innego silnego źródła światła.
  • Unikaj dotykania i zarysowania powierzchni bębna (zielona część) modułu obrazowania.
  • Nie ustawiaj modułu obrazowania pionowo.

Wyłącz urządzenie.

Po wyłączeniu urządzenia odłącz je od gniazda zasilania.
Informacje na temat sposobu wyłączania zasilania urządzenia znajdują się w części " WŁĄCZANIE ZASILANIA".

Otwórz pokrywę z prawej strony.

Przytrzymaj obie strony i otwórz.

Wyjmij pojemnik na zużyty toner.

Ostrożnie naciskając hak w górnej części pojemnika na zużyty toner, wyciągnij go do siebie.
Przed odłożeniem pojemnika ze zużytym tonerem umieść na tej płaskiej powierzchni arkusz papieru, na przykład gazetę. Umieść na niej pojemnik ze zużytym tonerem. Nie kieruj otworów w dół, ponieważ zużyty toner może się wysypać.

Wyjmij wszystkie pojemniki z tonerem.

W miejscu, w którym chcesz umieścić pojemnik na toner, rozłóż najpierw gazetę lub podobny arkusz.

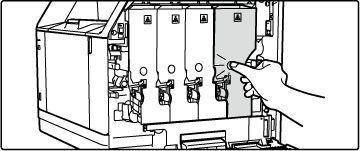

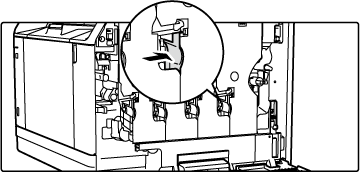

Naciśnij blokadę na dole pojemnika z tonerem, aby go odblokować, a następnie pociągnij pojemnik z tonerem do siebie.

Ostrzeżenie

Ustawiając wyjęty pojemnik z tonerem, pamiętaj, aby jego powierzchnia z kołami zębatymi była zwrócona ku górze.

Odblokuj dźwignię przenoszenia ciśnienia głównego modułu transferowego.

Obróć dźwignię przenoszenia ciśnienia głównego modułu transferowego o 180 stopni w lewo, aby ustawić znacznik w położeniu odblokowania ( ).

Odblokuj moduł obrazowania.

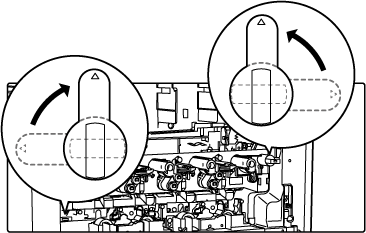

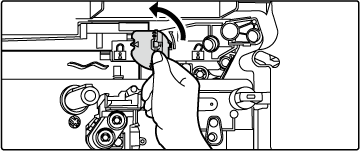

Obróć lewą blokadę modułu obrazowania o 90 stopni w prawo. Obróć prawą blokadę modułu obrazowania o 90 stopni w lewo.

Usuń moduł obrazowania.

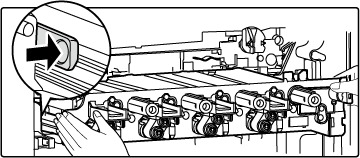

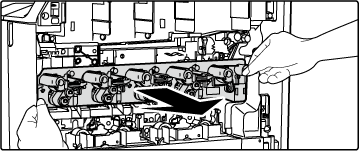

Najpierw ściśnij blokady po lewej i prawej stronie modułu obrazowania, a następnie powoli wyciągnij go poziomo.
W połowie drogi zwolnij blokadę, jednocześnie przytrzymując blokadę w celu zapobiegnięcia jej wypadnięciu, a następnie wyciągnij, pewnie przytrzymując obie strony dwoma rękami.

Ostrzeżenie

Moduł obrazowania jest ciężki i wymaga ostrożnego przenoszenia.

Zamontuj nowy moduł obrazowania

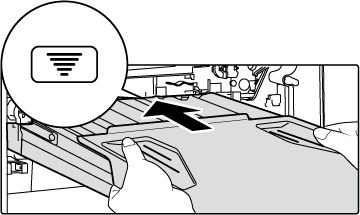

  1. Umieść moduł obrazowania, upewniając się, że znacznik na module obrazowania jest dopasowany do znacznika na urządzeniu.
    2. Wsuwanie zostaje zatrzymane przez plastikową pokrywę.
  2. Zdejmij plastikową pokrywę.
  3. Ściśnij blokady po lewej i prawej stronie modułu obrazowania

Ostrzeżenie

  • Moduł obrazowania można zamontować w urządzeniu wyłącznie bezpośrednio po otwarciu opakowania.
  • Podczas przytrzymywania modułu obrazowania pamiętaj o przytrzymaniu plastikowej pokrywy. Nie dotykaj zielonej części.

Zablokuj moduł obrazowania.

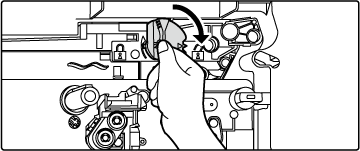

Obróć lewą blokadę modułu obrazowania o 90 stopni w lewo. Obróć prawą blokadę modułu obrazowania o 90 stopni w prawo.

Zablokuj dźwignię przenoszenia ciśnienia głównego modułu transferowego.

Obróć dźwignię przenoszenia ciśnienia głównego modułu transferowego o 180 stopni w prawo, aby ustawić znacznik w położeniu zablokowania ( ).

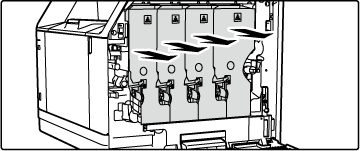

Wsuń powoli kasetę z tonerem, utrzymując ją w poziomie.

Naciśnij okrągłe wgłębienie do momentu jego zatrzaśnięcia.

Zamontuj pojemnik na zużyty toner.

Naciśnij okrągłe wgłębienie do momentu jego zatrzaśnięcia.

Zamknij prawą pokrywę.

Przytrzymaj obie strony i zamknij.
Po zużyciu modułu obrazowania należy zapakować go, używając skrzyni, materiałów opakowaniowych i torby, w których dostarczany jest oryginalny moduł obrazowania. Zostanie on odebrany przez technika serwisu podczas konserwacji.
