ÎNLOCUIREA UNITĂȚII DE IMAGISTICĂ

Opriți aparatul.

După oprirea echipamentului, deconectați-l de la priza electrică.
Pentru informații despre cum să opriți echipamentul, consultați „PORNIREA ECHIPAMENTULUI”.

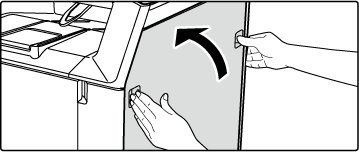

Deschiderea capacului din partea dreaptă.

Țineți de ambele părți și deschideți.

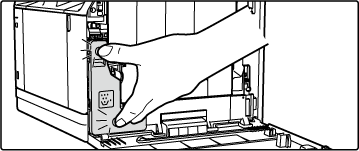

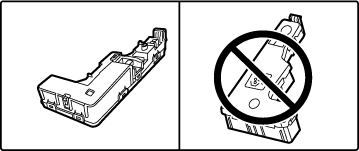

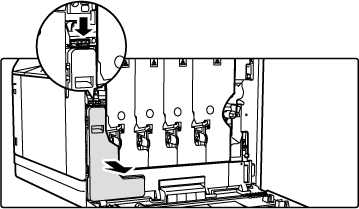

Îndepărtaţi recipientul de colectare a tonerului.

Când apăsați ușor în jos pe cârligul din partea de sus a recipientului de colectare a tonerului, trageți de recipientul de colectare a tonerului spre dumneavoastră.

Scoaterea tuturor cartușelor de toner.

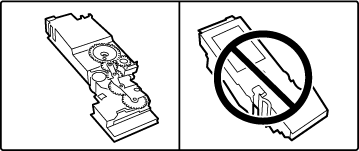

Întindeți în prealabil un ziar sau ceva asemănător în locul în care veți așeza cartușul de toner.

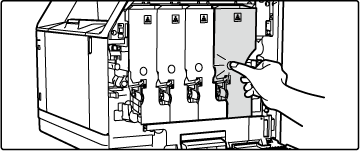

Apăsați pe dispozitivul de blocare din partea de jos a cartușului de toner pentru a-l debloca și trageți cartușul de toner spre dumneavoastră.

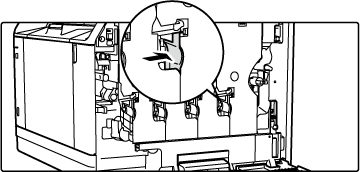

Deblocarea manetei de transfer al presiunii de pe unitatea de transfer primară.

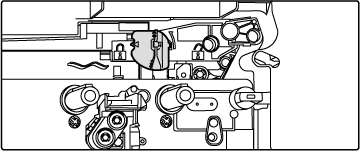

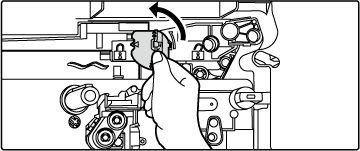

Rotiți maneta de transfer al presiunii de pe unitatea de transfer primară la 180 de grade spre stânga pentru a seta marcajul în poziția deblocat ( ).

Deblocarea unității de imagistică.

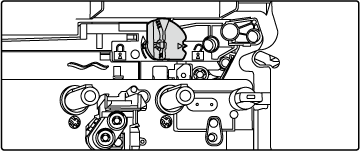

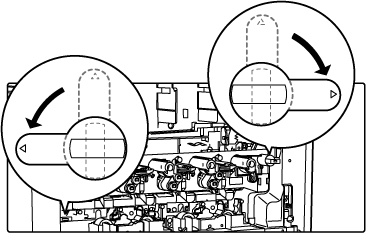

Rotiți dispozitivul de blocare din partea stângă al unității de imagistică 90 de grade spre dreapta. Rotiți dispozitivul de blocare din partea dreaptă al unității de imagistică 90 de grade spre stânga.

Scoaterea unității de imagistică.

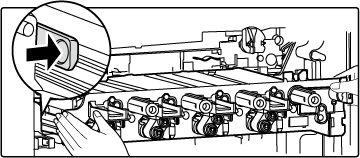

Mai întâi, prindeți dispozitivele de blocare din partea stângă și din partea dreaptă ale unității de imagistică și trageți în afară lent, pe orizontală.
În mijloc, eliberați dispozitivul de blocare în timp ce îl țineți apăsat pentru a preveni căderea acestuia și trageți în afară ținând ferm de ambele părți cu ambele mâini.

Instalarea noii unități de imagistică

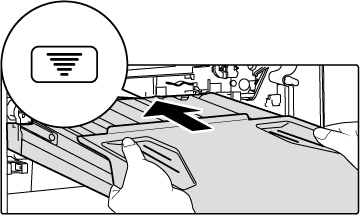

1. Introduceți unitatea de imagistică, având grijă ca marcajul de pe unitatea de imagistică să fie aliniat la marcajul de pe echipament.
Inserarea se oprește la capacul de plastic.

2. Scoateți capacul de plastic.
3. Prindeți și împingeți dispozitivele de blocare din partea stângă și din partea dreaptă ale unității de imagistică.

Blocarea unității de imagistică.

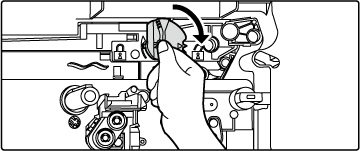

Rotiți dispozitivul de blocare din partea stângă al unității de imagistică 90 de grade spre stânga. Rotiți dispozitivul de blocare din partea dreaptă al unității de imagistică 90 de grade spre dreapta.

Blocarea manetei de transfer al presiunii de pe unitatea de transfer primară.

Rotiți maneta de transfer al presiunii de pe unitatea de transfer primară la 180 de grade spre dreapta pentru a seta marcajul în poziția blocat ( ).

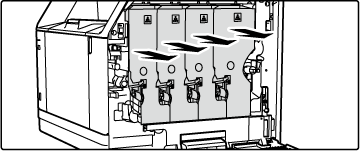

Introducerea lentă a cartușului de toner la nivel.

Apăsați pe indentația rotunjită până când auziți un clic de fixare în poziție.

Instalarea unui recipient de colectare a tonerului.

Apăsați pe indentația rotunjită până când auziți un clic de fixare în poziție.

Închideți capacul din partea dreaptă.

Țineți de ambele părți și închideți.
