ЗАМЕНА БЛОКА ФОРМИРОВАНИЯ ИЗОБРАЖЕНИЯ

Внимание

Не бросайте блок формирования изображения в огонь. Тонер может распылиться и вызвать ожоги.
Храните блок формирования изображения в недоступном для детей месте.

Осторожно

Не подвергайте блок формирования изображения воздействию прямых солнечных лучей или другого сильного света.
Не прикасайтесь к поверхности барабана (зеленой части) блока формирования изображения и не царапайте ее.
Не располагайте блок формирования изображения вертикально.

Выключите аппарат.

Выключив аппарат, отключите его от розетки питания.
Информацию о том, как выключить питание аппарата, см. в разделе " ВКЛЮЧЕНИЕ ИТАНИЯ АППАРАТА".

Откройте правую крышку.

Возьмитесь с обеих сторон и откройте.

Выньте контейнер отработанного тонера.

Осторожно нажимая вниз на крючок сверху контейнера отработанного тонера, потяните контейнер на себя.

Прежде чем ставить контейнер отработанного тонера, положите на ровную поверхность лист бумаги, например, газету. Поставьте на него контейнер отработанного тонера. Не направляйте отверстия вниз, так как использованный тонер может высыпаться.

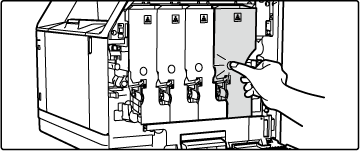

Извлеките все тонер-картриджи.

Заранее расстелите в месте будущего размещения тонер-картриджа газету или что-то подобное.

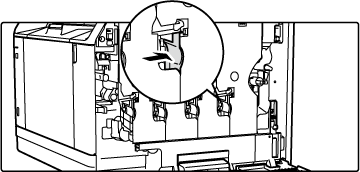

Нажмите на фиксатор внизу тонер-картриджа, чтобы разблокировать его, и потяните тонер-картридж на себя.

Осторожно

Размещая извлеченный тонер-картридж, обязательно располагайте его стороной с шестернями вверх.

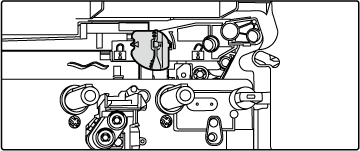

Разблокируйте рычаг переноса под давлением блока первичного переноса.

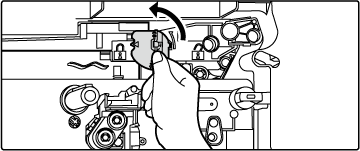

Поверните рычаг переноса под давлением блока первичного переноса на 180 градусов влево, чтобы установить метку

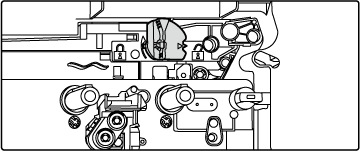

в положение разблокировки (

Разблокируйте блок формирования изображения.

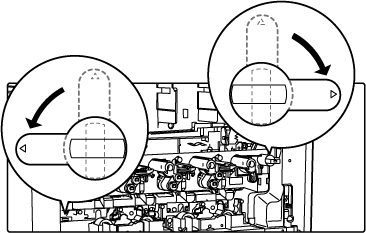

Поверните левый фиксатор блока формирования изображения на 90 градусов вправо. Поверните правый фиксатор блока формирования изображения на 90 градусов влево.

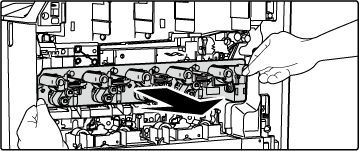

Извлеките блок формирования изображения.

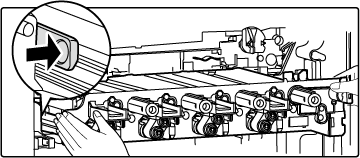

Сначала возьмитесь пальцами за фиксаторы слева и справа блока формирования изображения и медленно вытяните его горизонтально.
В среднем положении снимите фиксацию, удерживая нажатым фиксатор, и вытяните блок, крепко взявшись за него обеими руками по бокам, чтобы не допустить его выпадения.

Осторожно

Блок формирования изображения тяжелый и требует осторожного обращения.

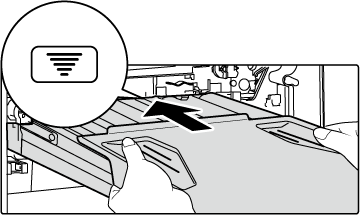

Установите новый блок формирования изображения

Вставьте блок формирования изображения, убедившись, что метка на блоке совмещена с меткой на аппарате.

Удалите пластиковое покрытие.
Возьмитесь пальцами за фиксаторы слева и справа блока формирования изображения и втолкните его

Осторожно

Блок формирования изображения можно устанавливать в аппарат только непосредственно после открытия упаковки.
Держите блок формирования изображения только за те части, где есть пластиковое покрытие. Не прикасайтесь к зеленой части.

Заблокируйте блок формирования изображения.

Поверните левый фиксатор блока формирования изображения на 90 градусов влево. Поверните правый фиксатор блока формирования изображения на 90 градусов вправо.

Заблокируйте рычаг переноса под давлением блока первичного переноса.

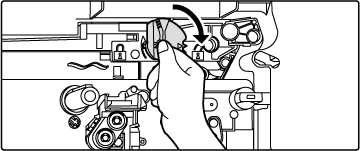

Поверните рычаг переноса под давлением блока первичного переноса на 180 градусов вправо, чтобы установить метку

в положение блокировки (

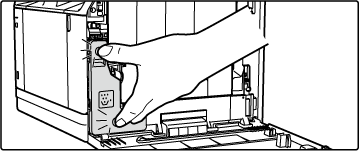

Медленно вставьте тонер-картридж без перекоса.

Нажимайте на круглое углубление, пока он не займет свое положение со щелчком.

Установите контейнер отработанного тонера.

Нажимайте на круглое углубление, пока он не займет свое положение со щелчком.

Закройте правую крышку.

Возьмитесь за обе стороны и закройте.

После того, как исчерпан ресурс блока формирования изображения, запакуйте его, используя упаковочный контейнер, упаковочный материал и пакет, которые используются для оригинального блока формирования изображения. Контейнеры утилизируются специалистом сервисной службы при проведении технического обслуживания.
