GÖRÜNTÜLEME ÜNİTESİNİ DEĞİŞTİRME

Uyari

  • Görüntüleme ünitesini ateşe atmayın. Toner uçucudur ve yanığa neden olabilir.
  • Görüntüleme ünitesini küçük çocukların erişemeyeceği yerlerde saklayın.

Dikkat

  • Görüntüleme ünitesini doğrudan güneş ışığına veya diğer güçlü ışıklara maruz bırakmayın.
  • Görüntüleme ünitesinin tamburunun yüzeyine (yeşil bölüm) dokunmayın veya çizmeyin.
  • Görüntüleme ünitesini dikey yerleştirmeyin.

Makineyi kapatın.

Makineyi kapattıktan sonra, fişini elektrik prizinden çıkarın.
Makine gücünün nasıl kapatılacağıyla ilgili bilgi için, bkz. " GÜCÜ AÇMA."

Sağ yan kapağı açın.

Her iki yandan tutup açın.

Toner toplama kabını çıkarın.

Toner toplama kabının üstündeki kancayı nazikçe aşağı bastırırken, toner toplama kabını kendinize doğru çekin.
Toner toplama kabını koymadan önce düz zemine gazete gibi bir kağıt serin. Toner toplama kabını üzerine yerleştirin. Kullanılmış toner döküleceği için delikleri aşağı doğru tutmayın.

Tüm toner kartuşlarını çıkarın.

Toner kartuşunu yerleştireceğiniz yere önceden gazete veya benzeri malzeme serin.
Toner kartuşunun kilidini açmak için kartuşun alt tarafındaki kilide basın ve toner kartuşunu kendinize doğru çekin.

Dikkat

Çıkarılan toner kartuşu yerleştirilirken, çark monte edilmiş tarafın yukarı dönük olduğundan emin olun.

Birincil aktarım ünitesi basınç aktarım kolunun kilidini açın.

Birincil aktarım ünitesi basınç aktarım kolunu 180 derece sola çevirerek işaretini kilidi açık ( ) konuma getirin.

Görüntüleme ünitesinin kilidini açın.

Görüntüleme ünitesinin sol kilidini 90 derece sağa çevirin. Görüntüleme ünitesinin sağ kilidini 90 derece sola çevirin.

Görüntüleme ünitesini çıkarın.

İlk olarak, görüntüleme ünitesinin sol ve sağ taraflarındaki kilitleri sıkıştırın ve yavaşça yatay olarak çekip çıkarın.
Ortada, kilidin düşmesini önlemek için kilidi aşağıda tutarken serbest bırakın ve her iki elinizde her iki taraftan sağlamca tutarak çekip çıkarın.

Dikkat

Görüntüleme ünitesi ağırdır ve dikkatle ele alınmalıdır.

Yeni görüntüleme ünitesini takın

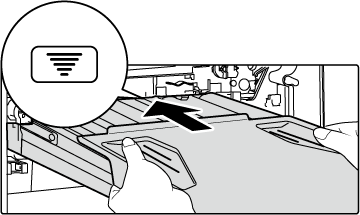

  1. Görüntüleme ünitesi üzerindeki işaretin makine üzerindeki işaretle hizalandığından emin olarak görüntüleme ünitesini yerleştirin.
    2. Yerleştirme işlemi plastik kapakta sona erer.
  2. Plastik kapağı çıkarın.
  3. Görüntüleme ünitesinin sol ve sağ taraflarındaki kilitleri sıkıştırın ve kilitleyin.

Dikkat

  • Görüntüleme ünitesi, makineye ancak ambalaj açıldıktan hemen sonra takılabilir.
  • Görüntüleme ünitesini tutarken, plastik kapak kısmını tuttuğunuzdan emin olun. Yeşil kısma dokunmayın.

Görüntüleme ünitesini kilitleyin.

Görüntüleme ünitesinin sol kilidini 90 derece sola çevirin. Görüntüleme ünitesinin sağ kilidini 90 derece sağa çevirin.

Birincil aktarım ünitesi basınç aktarım kolunu kilitleyin.

Birincil aktarım ünitesi basınç aktarım kolunu 180 derece sağa çevirerek işaretini kilitli ( ) konuma getirin.

Toner kartuşunu yavaşça yerine yerleştirin.

Yuvarlak girintiyi yerine "oturana" kadar içeri itin.

Bir toner toplama kabı takın.

Yuvarlak girintiyi yerine "oturana" kadar içeri itin.

Sağ taraftaki kapağı kapatın.

Her iki yandan tutup kapatın.
Görüntüleme ünitesi kullanım ömrünün sonuna geldiğinde, orijinal görüntüleme ünitesi için kullanılan paketleme kutusu, paketleme malzemeleri ve torbası ile paketleyin. Servis teknisyeniniz bakım sırasında bunları alacaktır.
