MANUTENZIONE ORDINARIA

Pulire periodicamente la macchina, al fine di garantire costanti prestazioni di elevata qualità.

Avvertenza

Non utilizzare spray infiammabili per pulire la macchina. Se il gas proveniente dalla bomboletta spray entra in contatto con i componenti elettrici caldi o con l'unità fusore all'interno della macchina, potrebbero verificarsi incendi o scosse elettriche.

Attenzione

  • Non utilizzare solventi, benzene o sostanze volatili simili per pulire la macchina. Potrebbero rovinare o scolorire l'alloggiamento.
  • Utilizzare un panno morbido per rimuovere delicatamente lo sporco dall'area del pannello di controllo con finitura a specchio (illustrata a destra). Se si utilizza un panno ruvido o se strofina con forza, la superficie potrebbe danneggiarsi.

PULIZIA DELL'UNITÀ LASER

Se l'unità laser all'interno della macchina si sporca, è possibile che sull'immagine stampata si formino delle righe (righe colorate).
Identificazione delle righe colorate causate dall'unità laser sporca

  • Righe colorate appaiono sempre nello stesso punto.
  • Le righe colorate sono parallele alla direzione di alimentazione della carta.
Se vi presentano condizioni simili a quanto sopra, pulire l'unità laser come spiegato di seguito.

Aprire il coperchio frontale.

Aprire mantenendo premute le parti convesse su entrambi i lati.

Rimuovere la vaschetta raccogli toner.

Allargare preventivamente un giornale o simile su cui posizionare la vaschetta raccogli toner.

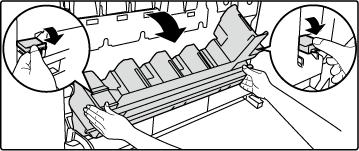

Premere i pulsanti di sgancio sui lati della vaschetta raccogli toner, spingere la vaschetta verso il basso finché non si arresta, quindi sollevarla lentamente per rimuoverla.

Attenzione

  • Non toccare i cavi interni o i connettori.
  • Collocare la vaschetta raccogli toner in posizione verticale, senza farla cadere.

Estrarre l'utensile di pulizia per l'unità laser.

L'utensile di pulizia è fissato allo sportello anteriore.
  1. Tirare la manopola sul lato destro dell'utensile di pulizia per rimuoverlo dal gancio.
  2. Posizionare la manopola sul retro, attraverso la parte superiore del gancio.
  3. Ruotare il dispositivo di pulizia intorno al risalto per staccarlo dal gancio sinistro.

Pulire l'unità laser.

  1. Orientare il pulitore verso il basso e inserire lentamente l'utensile nel foro da pulire.
    2. Assicurarsi di puntare il pulitore verso il basso.
    Etichette simili ad (A) sono poste su zone che richiedono la pulizia.
  2. Inserire fino in fondo l'utensile di pulizia nel foro, quindi estrarlo.
    3. Estrarre l'utensile di pulizia fino a quando non si sente la punta dell'utensile allontanarsi dalla superficie dell'unità laser da pulire.
  3. Ripetere il passaggio 2 per due o tre volte, quindi rimuovere l'utensile di pulizia.

Attenzione

Non toccare i cavi interni o i connettori.

Ripetere il punto da 4 per pulire tutti i fori presenti nell'unità laser (4 fori).

Sono quattro i punti in cui effettuare la pulizia dell'unità laser, compreso quello di cui al passaggio 4. Pulire tutti i fori.

Riporre l'utensile di pulizia.

  1. Agganciare l'utensile di pulizia al risalto, girarlo intorno ad esso, quindi agganciare il bordo (il lato al quale è fissato il pulitore) sul gancio sinistro.
  2. Mettere il lato destro dell'utensile di pulizia sul gancio per posizionarlo di lato.
  3. Ruotare l'utensile di pulizia sul gancio.

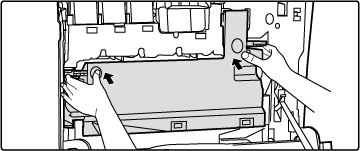

Spingere la vaschetta raccogli toner all'interno della macchina.

Inserire la vaschetta dall'alto, in posizione inclinata. (nella direzione opposta a quella di rimozione).
Spingere fino ad udire uno scatto che indica l'inserimento dei blocchi lati destro e sinistro.

Chiudere il coperchio frontale.

Sostenere da entrambi i lati e chiudere.

PULIZIA DEL SENSORE DI DENSITÀ DELL'IMMAGINE

Quando appare il messaggio "Pulire il sensore di densità dell'immagine secondo le istruzioni fornite nel manuale d'uso.", pulire il sensore di densità dell'immagine come descritto di seguito.

Attenzione

Toccare il tasto "Non ora" per stampare; tuttavia, se si continua a usare la stampante avendo il sensore di densità dell'immagine sporco, l'immagine stampata potrebbe risultare macchiata.

Spegnere la macchina.

Premere il pulsante [Power] per spegnere la macchina. Per dettagli su come spegnere l'alimentazione elettrica, vedere " SPEGNIMENTO."

Aprire il coperchio frontale.

Aprire il coperchio frontale mantenendo premute le parti convesse su entrambi i lati.

Inclinare la vaschetta raccogli toner in avanti.

Premere i pulsanti di sgancio sui lati della vaschetta raccogli toner, spingere la vaschetta verso il basso finché non si arresta.
Non occorre rimuovere la vaschetta raccogli toner dalla macchina.

Attenzione

Non toccare i cavi interni o i connettori.

Spingere la vaschetta raccogli toner all'interno della macchina.

Spingere fino ad udire uno scatto che indica l'inserimento dei blocchi lati destro e sinistro.

Chiudere il coperchio frontale.

Sostenere da entrambi i lati e chiudere.

Accendere la macchina.

Premere il pulsante [Power] per accendere la macchina. Per dettagli su come accendere l'alimentazione elettrica, vedere "ACCENSIONE."

Toccare il tasto [Già fatto].

Attenzione

  • Se, dopo aver completato la pulizia, appare il messaggio "Pulire il sensore di densità dell'immagine secondo le istruzioni fornite nel manuale d'uso.", controllare nuovamente il sensore di densità dell'immagine.
  • Se il messaggio che chiede di pulire il sensore di densità dell'immagine continua ad apparire diverse volte dopo averlo pulito, rivolgersi al rivenditore o al centro di assistenza autorizzato più vicino.

PULIZIA DEL RULLO DI ALIMENTAZIONE DEL VASSOIO DI BYPASS

Se la carta si inceppa di frequente quando si alimentano buste o carta pesante attraverso il vassoio bypass, strofinare la superficie del rullo di alimentazione con un panno morbido inumidito con acqua o un detergente neutro.

PULIZIA DEL RULLO DI ALIMENTAZIONE DEL VASSOIO 1

Se la carta nel vassoio 1 si inceppa spesso, abbassare la piastra di pressione al centro finché si blocca e strofinare la superficie del rullo di alimentazione con un panno morbido, inumidito con acqua.

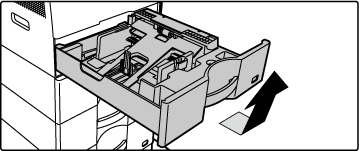

Estrarre il vassoio della carta 1.

Mantenere il vassoio con entrambe le mani quindi tirarlo lentamente verso l'esterno e l'alto, inclinandolo.
Il rullo di alimentazione può essere rimosso solo previa rimozione del vassoio 1.

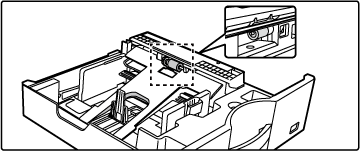

Pulire il rullo di alimentazione.
