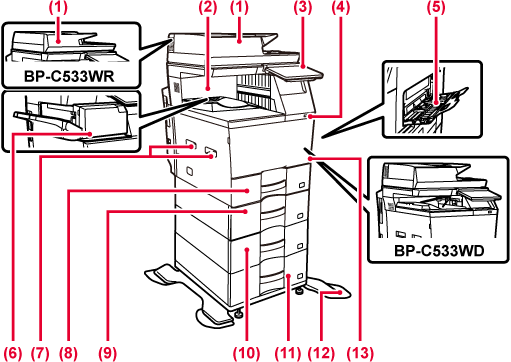

Alimenta ed esegue
scansioni di più originali automaticamente. È possibile digitalizzare automaticamente
gli originali a 2 facciate. Sui modelli BP-C533WD/BP-C542WD, le
due facciate degli originali possono essere digitalizzate contemporaneamente
in automatico.
Vassoio contenente
i fax ricevuti e le stampe.
Su questo pannello
si trovano il pulsante [Accensione], l'indicatore di informazioni
e il pannello a sfioramento.
Usare il pannello a sfioramento per utilizzare ciascuna
di queste funzioni.
Viene visualizzato anche il simbolo dell’area del
punto di contatto NFC.
Serve per collegare
alla macchina un dispositivo USB, ad esempio, un dispositivo di
archiviazione USB.
Supporta USB 2.0 (Hi-Speed).
Utilizzare il vassoio
per eseguire l’alimentazione manuale dei fogli.
Quando si carica la carta, aprire anche il vassoio estensibile.
Esegue la pinzatura
della carta.
Afferrarla quando
si sposta la macchina.
In questo vassoio
è possibile inserire la carta.
In questo vassoio
è possibile inserire la carta.
In questo vassoio
è possibile inserire la carta.
In questo vassoio
è possibile inserire la carta.
È richiesto quando
si installa il supporto alto o supporto alto, supporto basso e unità
di alimentazione per 600 fogli sulla macchina, in base alla combinazione.
È fissato a gambe antiribaltamento.
Aprire questo coperchio
per sostituire una cartuccia di toner.
* Periferica. Non disponibile in alcuni paesi e regioni. Non disponibile su alcuni modelli. Contattare il proprio rivenditore o il centro di assistenza autorizzato più vicino.

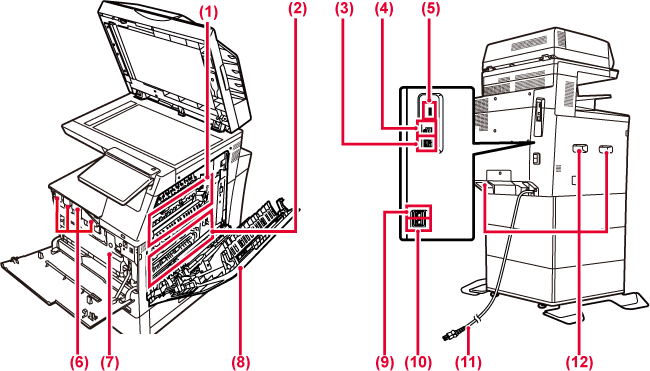

In questa zona si
applica del calore per fondere l'immagine trasferita sulla carta.
Avvertenza
L'unità di fusione è calda. Fare attenzione a non ustionarsi durante la rimozione della carta inceppata.Durante la stampa
a colori le immagini toner dei quattro colori sui tamburi fotoconduttori
vengono combinate sulla cinghia di trasferimento.
Durante la stampa in bianco e nero solo l'immagine
del toner nero viene trasferita sulla cinghia di trasferimento.
Attenzione
Non toccare né danneggiare la cinghia di trasferimento.Collegare il cavo
LAN a questo connettore quando si utilizza la macchina in rete.
Usare un cavo LAN schermato.
La macchina non usa
questo connettore.
Serve per collegare
alla macchina un dispositivo USB, ad esempio, un dispositivo di
archiviazione USB. Supporta USB 2.0 (Hi-Speed) e USB3.0 (SuperSpeed).
Questa cartuccia
contiene toner.
Quando il toner in una cartuccia si esaurisce, sostituirla con
una nuova cartuccia.
Questo contenitore
raccoglie il toner in eccesso residuo dopo la stampa.
SOSTITUZIONE DELLA VASCHETTA RACCOGLI TONER
Aprire questo coperchio
per rimuovere la carta inceppata.
Aprire anche quando l'utente cambia l'impostazione
per stampare la busta.
Quando la funzione
fax della macchina è in uso, la linea telefonica è collegata a questa
presa.
Quando la funzione
fax della macchina è in uso, è possibile collegare un telefono interno
a questa presa.
Afferrarla quando
si sposta la macchina.

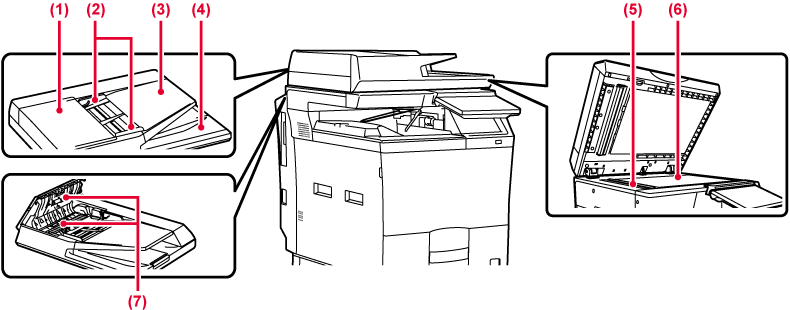

BP-C533WR

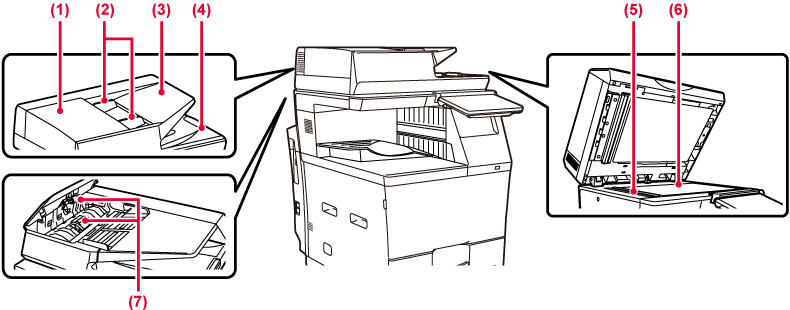

BP-C533WD/BP-C542WD
Aprire questo sportello
per eliminare l'originale inceppato.
Questo coperchio viene anche aperto per pulire il
rullo di alimentazione della carta.
Consentono di assicurare
una corretta scansione dell'originale.
Regolare le guide in base alla larghezza dell'originale.
Posizionare l'originale.
Posizionare l'originale con il lato da stampare
rivolto verso l'alto.
Dopo la scansione,
gli originali vengono raccolti in questo vassoio.
Area in cui vengono
digitalizzati gli originali collocati nell'alimentatore automatico
dei documenti.
PULIZIA DEL PIANO DOCUMENTI E DELL'ALIMENTATORE AUTOMATICO DEI DOCUMENTI
Se si desidera eseguire
la scansione di un libro o di un altro originale spesso che non
può essere inserito attraverso l'alimentatore automatico dei documenti, collocare
tali documenti su questo piano.
Il rullo ruota per
alimentare automaticamente l'originale.

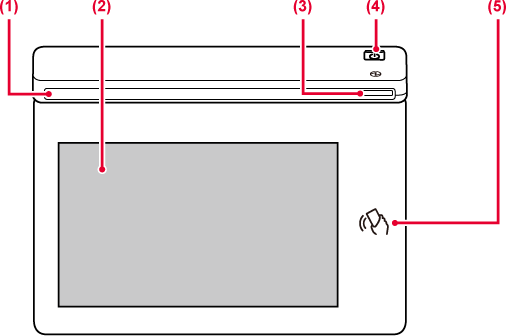

In questa sezione vengono descritti i nomi
e le funzioni delle rispettive parti del pannello di controllo.
Questo indicatore
si accende quando è inserita l'alimentazione elettrica della macchina
e quando un utente esegue l'accesso alla macchina.
Sul display del pannello
a sfioramento vengono visualizzati messaggi e tasti.
Per utilizzare la macchina, è possibile toccare direttamente
i tasti visualizzati.
Questo indicatore
si illumina quando l'interruttore di alimentazione della macchina
è in posizione di accensione. Lampeggia con luce blu quando il pulsante [Accensione]
non funziona immediatamente dopo aver inserito la spina di alimentazione
nella presa di corrente.
Usare questo pulsante
per attivare e disattivare l'alimentazione della macchina.
È possibile collegare facilmente
un dispositivo mobile alla macchina ponendolo a contatto.
Attenzione
Il LED si accende a luce blu, bianca e arancione
a seguito della richiesta/operazione eseguita dall'utente per comunicare
all'utente lo stato della macchina all'accensione/spegnimento della
macchina, all'autenticazione utente dopo che l'utente ha eseguito
l'accesso tramite scheda IC o NFC, connettendo la memoria USB alla
macchina, lanciando un lavoro dal pannello di controllo della macchina
oppure durante la regolazione dell'immagine, l'aggiunta del toner,
la ricezione di un fax o quando si verifica un errore.
Le modalità di accensione variano in base allo stato.
| Colore della luce | Modalità di accensione | Stato |
|---|---|---|
|
Blu |
Modello 1 |
Lavoro in corso, ad esempio l'alimentazione della carta o l'uscita. |
|
Modello 2 |
Stato di pronto o altro stato indicante che è possibile accettare i lavori. |
|
|
Modello 3 |
Un originale è posizionato nell'alimentatore di documenti. |
|
|
Bianco |
Lampeggiante |
Ricezione di un fax in corso. |
|
Arancione |
Accesa fissa* |
Errori che non fermano il funzionamento della macchina, quali, ad esempio, il quasi esaurimento del toner. |
|
Lampeggiante* |
Errori che fermano il funzionamento della macchina, quali, ad esempio, gli inceppamenti e l'esaurimento del toner. |
* Se lo stato di luce fissa si sovrappone a quello di luce lampeggiante, quest'ultimo avrà la priorità.
