VASSOI 1 - 4

Nel vassoio 1 è possibile caricare un massimo di 500 fogli di carta in formato da A6 a A4 (da 5-1/2" x 8-1/2" a 8-1/2" x 11"). (150 fogli quando la carta è in formato A6)
Nei vassoi da 2 a 4 è possibile caricare un massimo di 600 fogli di carta in formato da A5 a A4 (da 5-1/2" x 8-1/2" a 8-1/2" x 14").

Se è stato caricato un tipo o un formato di carta diverso da quello caricato in precedenza, verificare le impostazioni in "Impostazioni (amministratore)". Impostazioni incorrette compromettono la selezione automatica della carta. Possono causare errori di stampa, stampa su carta del formato o del tipo errato o inceppamento della carta.

Attenzione

Non collocare oggetti pesanti sul vassoio né spingere il vassoio verso il basso.

Estrarre il vassoio della carta.

Estrarre con delicatezza il vassoio finché non si arresta.
Per caricare la carta, passare al punto 3. Per caricare un formato diverso di carta, passare al punto successivo.
Vassoio 1

Vassoio 2 - 4

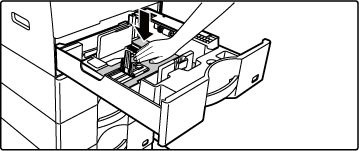

Quando si utilizza il vassoio 1, premere la parte centrale della piastra di pressione verso il basso, fino a che si blocca in posizione.

Spostare le piastre delle guide A e B nel vassoio sulla posizione massima.

Le piastre delle guide A e B sono scorrevoli. Spingere la leva della piastra di separazione.

Smazzare la carta.

Smazzare la carta prima di caricarla. Se non si esegue questa operazione, nella macchina potrebbero entrare più fogli contemporaneamente e causare un inceppamento.

Inserire la carta nel vassoio.

Caricare la carta con il lato di stampa rivolto verso l'alto. La pila non deve superare la linea dell'indicatore (vassoio 1: massimo 500 fogli (massimo 150 fogli per il formato A6), vassoi da 2 a 4: massimo 600 fogli).
Non caricare la carta come mostrato di seguito.

In caso di inceppamento, capovolgere e/o girare la carta e ricaricarla.
Se la carta si arriccia, livellarla prima di caricarla.
Regolare la piastra divisoria in maniera da non lasciare spazi tra la carta e la piastra medesima.
Non aggiungere carta.

Regolare le piastre delle guide A e B con la carta.

Regolare secondo il formato in modo che la carta non sia troppo stretta o allentata.

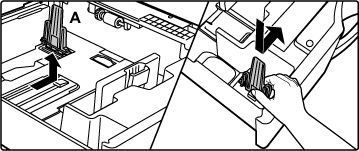

Quando si carica la carta di formato A4 nel vassoio 1 o di formato 8-1/2" x 14" nei vassoi da 2 a 4, rimuovere la piastra divisoria A. Spostare la piastra divisoria A completamente verso l’apertura di alimentazione della carta (lato destro), e sollevarla. Riporre la piastra divisoria A rimossa nella posizione mostrata in figura.

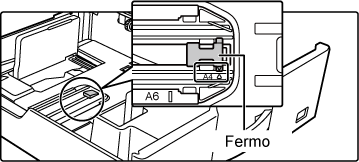

Verificare se il supporto nel cassetto si trova in corrispondenza di A4 (8-1/2" x 14" nei vassoi da 2 a 4).

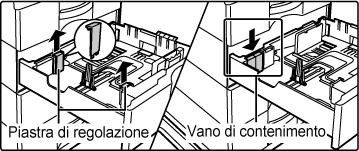

Prima ancora di caricare la carta di formato 8-1/2" x 11" nei vassoi da 2 a 4, rimuovere le 2 piastre di regolazione con colore verde nelle parti anteriore e posteriore del vassoio. Le piastre sono alloggiate nel vano di contenimento interno sul retro del vassoio.

Inserire con delicatezza il vassoio della carta nella macchina.

Spingere lentamente il vassoio fino in fondo, bloccandolo saldamente nella macchina.
Se il vassoio viene inserito forzatamente può far distorcere la carta e causarne l’errata alimentazione.
Chiudere il vassoio completamente.

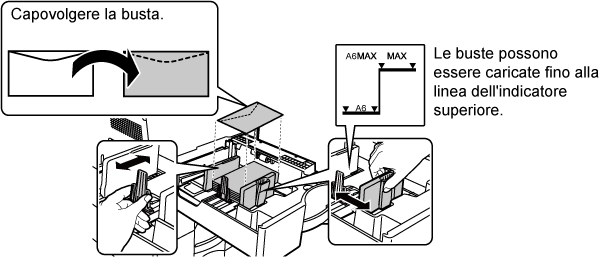

CARICAMENTO DELLE BUSTE NEL VASSOIO 1

Caricare la carta con il lato da copiare e stampare rivolto verso l'alto. La figura mostra un esempio di stampa sul lato anteriore.
Il numero massimo di fogli (50) non deve superare la linea indicatrice.
Le buste con lembo triangolare non possono essere utilizzate nel vassoio 1.

Attenzione

Quando si caricano le buste, è necessario azionare la leva di rilascio della pressione di fusione. Azionare la leva di rilascio della pressione di fusione facendo riferimento a " Leva di rilascio della pressione di fusione".

Precauzioni per il posizionamento delle buste

Appianare le pieghe

Verificare che siano piatte, che non contengano aria

Verificare che i quattro bordi piegati siano appiattiti (per il modello con lembi, i tre bordi)

Allineare su una superficie piana

Prima di stampare le buste presenti nel vassoio 1, effettuare una stampa di prova per controllare i risultati.
Se la busta è piegata appena, è deformata o inclinata, potrebbero verificarsi problemi di inceppamento.
