KUVAYKSIKÖN VAIHTAMINEN

Varoitus

  • Älä heitä kuvayksikköä tuleen. Väriainetta voi lentää ympäristöön ja se voi aiheuttaa palovammoja.
  • Säilytä kuvayksikkö pienten lasten ulottumattomissa.

Huomautus

  • Älä altista kuvayksikköä suoralle auringonvalolle tai muulle voimakkaalle valolle.
  • Älä koske tai naarmuta kuvayksikön rummun pintaa (vihreä osa).
  • Älä aseta kuvayksikköä pystyasentoon.

Kytke laite pois päältä.

Laitteen sammuttamisen jälkeen, irrota se pistorasiasta.
Jos haluat lisätietoja virran pois päältä kytkemisestä, katso ” VIRRAN KYTKEMINEN PÄÄLLE”.

Avaa oikeanpuoleinen kansi.

Pidä paikallaan molempia puolia ja avaa.

Irrota hukkavärisäiliö.

Paina kevyesti alaspäin hukkavärisäiliön päällä olevaa koukkua ja samalla vedä hukkavärisäiliötä itseäsi kohti.
Aseta tasaiselle pinnalle paperiarkki tai sanomalehti ja hukkavärisäiliö sen päälle. Aseta hukkavärisäiliö sen päälle. Älä osoita reikiä alaspäin, sillä käytetty väriaine valuu ulos.

Poista kaikki väriainekasetit.

Levitä sanomalehti tai muuta vastaavaa etukäteen paikkaan, johon asetat väriainekasetin.
Paina väriainekasetin pohjassa olevaa lukitsinta sen vapauttamiseksi ja vedä väriainekasettia itseäsi kohti.

Huomautus

Kun asetat poistetun väriainekasetin, muista asettaa se hammasrattaallinen puoli ylöspäin.

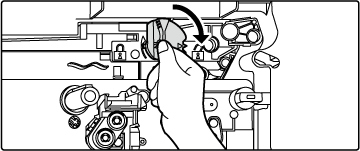

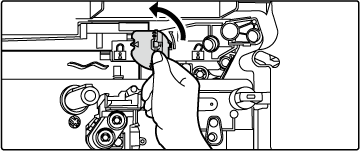

Vapauta ensisijaisen siirtoyksikön paineen siirtovipu.

Käännä ensisijaisen siirtoyksikön paineen siirtovipua 180 astetta vasemmalle asettaaksesi -merkki vapautettuun ( ) asentoon.

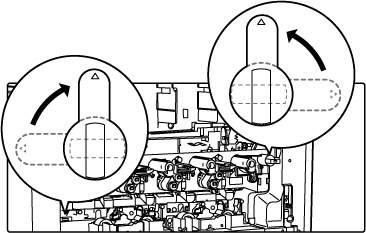

Vapauta kuvayksikkö.

Käännä kuvayksikön vasenta lukitsinta 90 astetta oikealle. Käännä kuvayksikön oikeaa lukitsinta 90 astetta vasemmalle.

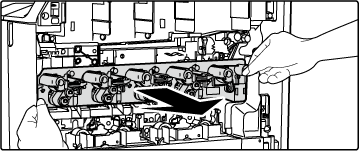

Poista kuvayksikkö.

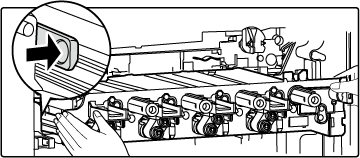

Purista ensin yhteen kuvayksikön vasemman ja oikean puolen lukitsimet ja vedä kuvayksikkö ulos hitaasti vaaka-asennossa.
Keskellä vapauta lukitsin pitäen samalla alas painettuna sitä, jotta se ei putoa, ja vedä se ulos pitämällä kiinni molemmilta puolin tukevasti molemmilla käsillä.

Huomautus

Kuvayksikkö on painava ja sitä on käsiteltävä huolella.

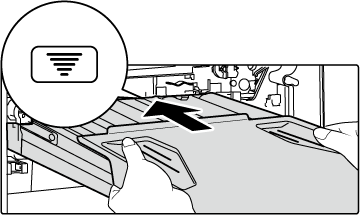

Asenna uusi kuvayksikkö.

  1. Työnnä kuvayksikkö varmistaen, että kuvayksikön merkki kohdistetaan koneessa olevan merkin kanssa.
    2. Työntäminen pysähtyy muovikanteen.
  2. Irrota muovikansi.
  3. Purista yhteen ja työnnä lukitsimia kuvayksikön vasemmalla ja oikealla puolella.

Huomautus

  • Kuvayksikkö tulee asentaa laitteeseen heti pakkauksen avaamisen jälkeen.
  • Kun pidät kiinni kuvayksiköstä, muista pitää kiinni muovisesta kansiosasta. Älä koske vihreään osaan.

Lukitse kuvayksikkö.

Käännä kuvayksikön vasenta lukitsinta 90 astetta vasemmalle. Käännä kuvayksikön oikeaa lukitsinta 90 astetta oikealle.

Lukitse ensisijaisen siirtoyksikön paineen siirtovipu.

Käännä ensisijaisen siirtoyksikön paineen siirtovipua 180 astetta oikealle asettaaksesi -merkki lukittuun ( ) asentoon.

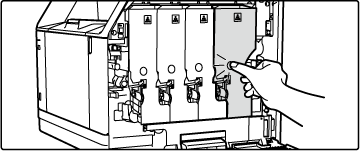

Aseta väriainekasetti laitteeseen vaakatasossa hitaasti.

Työnnä pyöreää sisennystä, kunnes kasetti ”naksahtaa” paikalleen.

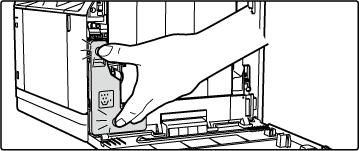

Asenna hukkavärisäiliö.

Työnnä pyöreää sisennystä, kunnes kasetti ”naksahtaa” paikalleen.

Sulje oikeanpuoleinen kansi.

Pidä paikallaan molempia puolia ja sulje.
Kun kuvayksikkö on käytetty loppuun, pakkaa se kuvayksikön alkuperäiseen pakkauslaatikkoon, pakkausmateriaaliin tai pussiin. Huoltoteknikko kerää ne huollon yhteydessä.
